安川机器人CPU基本故障检测维修
时间:2026-03-06 点击: 来源:互联网 作者:匿名
简介：安川机器人CPU基板是整机运行的核心控制单元，承载着指令解析、信号调度、程序存储与执行等关键职能，机器人的每一个动作、每一次指令响应，都依赖CPU基板的稳定运行。……

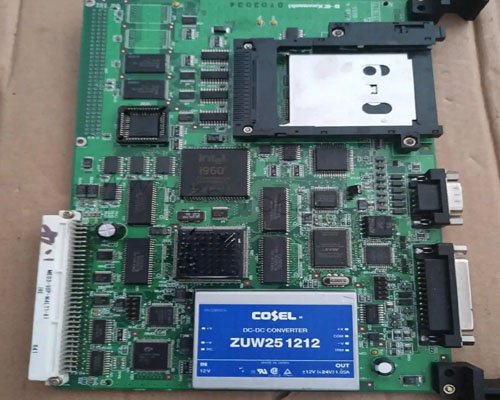

安川机器人CPU基板是整机运行的核心控制单元，承载着指令解析、信号调度、程序存储与执行等关键职能，机器人的每一个动作、每一次指令响应，都依赖CPU基板的稳定运行。工业生产场景中，安川机器人常处于连续高负荷运转状态，且面临车间电网波动、粉尘堆积、电磁干扰、元件自然损耗等多种影响因素，CPU基板很容易出现各类基本故障。这类故障一旦发生，会直接影响机器人的正常作业，甚至导致整机停机，掌握CPU基板基本故障的检测方法和安川机器人维修规范，能快速解决问题、减少停机损失，避免盲目操作造成二次损坏。
安川机器人CPU基板故障并非无迹可寻，其故障表现与故障根源直接相关，通过现场观察机器人的运行状态和控制柜的提示信息，就能快速判断CPU基板是否存在故障。开机后若机器人无任何启动迹象，控制柜指示灯正常亮起但示教器无画面、无响应，无法进入操作界面，大概率是CPU基板供电或基板本身出现问题。还有一种常见情况，机器人能正常开机，但动作执行不精准、指令响应滞后，甚至出现无故停机，示教器频繁弹出“程序错误”“信号异常”等提示，这类现象多与CPU基板信号处理或程序存储异常有关。
CPU基板故障检测与维修的前提是做好安全防护，这既是保障维修人员人身安全的要求，也是避免故障扩大的关键。安川机器人维修前需先将安川机器人调整至安全姿态，确保各关节处于无负荷状态，按下急停按钮，彻底切断机器人总电源和控制柜供电线路，同时悬挂醒目的断电警示标识，防止无关人员误操作引发危险。由于控制柜内部电容会残留一定电量，断电后需静置10分钟，待电量完全释放，再打开控制柜柜门开展后续作业。
安川机器人维修人员需做好个人防护措施，全程佩戴绝缘手套和防静电手环，防止静电击穿CPU基板及周边精密集成电路，同时避免手上的汗液、油污污染CPU基板接口和电路板，影响后续运行稳定性。作业台面需清理干净，铺设洁净的防静电垫，周边的杂物和粉尘要及时清除，防止粉尘进入控制柜内部，造成线路短路或元件磨损。基础检测工具需提前准备到位，高精度万用表、示波器、专用螺丝刀、防静电镊子、脱脂棉、无水乙醇等，足以完成CPU基板基本故障的检测与简单维修。
CPU基板基本故障检测无需盲目拆解，可从外部关联部件入手，逐步排查故障根源。先重点检查CPU基板与控制柜主板的连接接口，仔细查看接口针脚是否有松动、氧化、脱落等情况，若存在氧化或粉尘堆积，用蘸有无水乙醇的脱脂棉轻轻擦拭针脚，清除氧化层和粉尘后，重新插拔接口并紧固，确保连接紧密，避免接触不良引发的各类故障。
接口排查无异常后，重点检测CPU基板的供电情况。用万用表测量CPU基板的输入电压，确认电压是否符合安川机器人CPU基板的额定标准，安川机器人维修同时检查供电线路是否有松动、破损，供电模块的输出是否稳定。若检测发现供电电压异常，需优先维修供电模块、更换破损线路，待供电恢复稳定后，再重新检测CPU基板的运行状态，避免因供电问题误判CPU基板故障。
供电和接口均无问题时，需进一步检测CPU基板的信号传输功能。借助示波器查看CPU基板与机器人其他控制模块的信号传输波形，若波形出现畸变、无输出或信号中断，说明CPU基板的信号处理功能出现异常，可能是CPU基板损坏，也可能是基板内部程序出现错误。此时可尝试重启机器人，重新加载基础程序，观察故障是否有所缓解，若故障依旧，需进一步检测CPU基板本身状态。
程序异常是CPU基板常见的基本故障之一，多由操作失误、程序丢失或病毒入侵导致，直接影响机器人的指令执行。遇到这类故障，可通过安川机器人示教器导入备份好的程序，覆盖原有异常程序，重启机器人后观察故障是否消除。若导入备份程序后仍有异常，需仔细排查程序编写过程中的错误，修正后重新加载程序，确保程序能正常执行。
若经检测确认CPU基板损坏，需及时进行更换，更换时必须选用与安川机器人型号完全匹配的原厂CPU基板，不可使用非原厂配件，避免出现适配问题。拆卸旧基板时，用防静电镊子平稳发力，配合恒温电烙铁轻轻加热基板引脚，待焊锡融化后缓慢取出基板，操作时力度要轻柔，避免损坏电路板焊盘。
新CPU基板的焊接操作需规范严谨，控制好恒温电烙铁的温度，快速完成焊接，减少高温对基板和电路板的损伤。焊接时确保焊点圆润饱满，无虚焊、连焊现象，焊接完成后用吸锡器清理残留焊锡，消除短路隐患。焊接结束后，仔细检查基板与电路板的连接状态，确认无松动、接触不良等问题，确保基板能正常工作。
CPU基板故障维修完成后，需通过系统调试和试机验证，确认安川机器人维修效果。先接通电源，观察控制柜指示灯状态，确认无任何报警提示，示教器能正常显示操作界面。随后启动机器人，加载基础操作程序，执行单轴点动、多轴联动等操作，观察机器人动作是否精准，指令响应是否及时，检测CPU基板的信号传输是否顺畅。
试机过程中需模拟实际生产工况，让机器人连续运行一段时间，重点观察CPU基板的运行状态，查看是否有异常发热、信号中断等情况。若试机时故障复发，需重新排查故障点位，检查维修部位是否存在遗漏，及时处理潜在隐患；若试机全程无异常，说明CPU基板故障已彻底解决，机器人可正常投入生产作业。
日常维护能有效降低安川机器人CPU基板基本故障的发生率，延长CPU基板使用寿命。定期清理控制柜内部和CPU基板表面的粉尘、油污，保持散热通道通畅，避免高温、高湿环境对CPU基板造成侵蚀；定期备份机器人程序，防止程序丢失或异常；优化车间供电质量，配置稳压器，减少电压波动对CPU基板的冲击；定期检查CPU基板接口和信号传输线路，及时排查潜在隐患。
