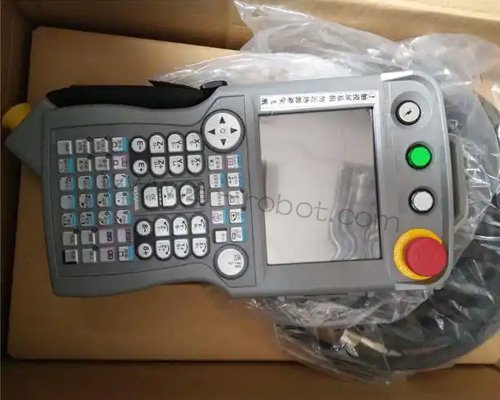

安川机器人DX200示教器竖线故障维修
时间:2026-06-09 点击: 来源:互联网 作者:匿名
简介：DX200示教器承担设备参数调试、程序编辑、点位校准和运行监控的核心作用，屏幕显示状态直接影响现场运维操作的开展。……
DX200示教器承担设备参数调试、程序编辑、点位校准和运行监控的核心作用，屏幕显示状态直接影响现场运维操作的开展。竖线故障出现后，屏幕画面被竖向纹路分割遮挡，部分功能界面和数据信息无法清晰识别，机器人调试、程序修改、故障复位等工作都会受到限制。屏幕出现竖向线条是该机型较为高发的故障类型，故障会随使用时长持续加重，线条数量逐步增多，覆盖范围不断扩大，保持设备正常使用需要及时介入对应的安川机器人维修处理。
屏幕排线接触不良是诱发示教器竖线故障的主要原因，很多基础故障都可以在这个位置找到问题根源。示教器日常使用过程中需要频繁转动、弯折和手持移动，屏幕与主控板之间的连接排线长期承受拉伸与弯折作用力。排线引脚氧化、接口松动、线路轻微断裂，都会造成图像信号传输不完整，屏幕对应区域无法正常成像，形成固定或间歇性的竖向线条。轻微接触问题可通过复位接口恢复，排线老化破损则需要更换配件，这类基础安川机器人维修可以解决大部分初期显示故障。
维修排查过程中会遇到驱动电路异常引发的竖线问题，这类故障不属于外部损耗，多为内部元件性能变化导致。示教器显示驱动板承载图像解析和信号输出工作，板载各类贴片电阻、电容和信号处理元件。长期通电运行产生的温度变化，会让元件工作参数出现偏移，车间湿气和细微粉尘侵入机身，也会干扰电路运行状态。信号输出出现分段缺失后，屏幕像素点无法统一成像，持续形成竖向纹路，常规重启操作无法改善，需要细致检测电路状态才能完成维修。
外力损伤造成的液晶面板损坏，是安川机器人维修工作中处理难度偏高的硬件故障。现场作业场景复杂，示教器摆放磕碰、意外挤压、滑落撞击等情况时有发生，液晶面板内部精密线路结构受到外力冲击后容易出现断裂损伤。面板内部纵向导电线路受损，会让对应显示区域永久失效，屏幕出现位置固定、粗细均匀的竖线。这类物理损伤不具备自行恢复的可能，单纯清洁和线路调试无法解决问题，只能通过更换屏幕组件完成维修修复。
供电工况不稳定会间接引发显示异常，这类隐性故障很容易被现场人员忽略。示教器显示组件需要稳定低压供电支持，供电模块元件老化、供电线路接触不良、接口氧化松动，都会造成输出电压波动。屏幕不同区域供电不均衡，成像状态出现异常，竖向线条随机出现，设备空载运行和重载工况下的故障表现也会存在差异。故障随机性较强的特点，会增加前期排查难度，对维修人员的工况判断能力有一定要求。
机身密封性能下降带来的粉尘堆积，会持续加速示教器显示故障的发展速度。设备长期在焊接、加工、装配车间运行，空气中的金属粉尘、油烟颗粒会顺着外壳缝隙进入机身内部，长期堆积在排线接口、驱动板焊点和电路表面。杂质积累到一定程度会形成微弱导电通路，干扰图像信号传输路径，让原本零星的竖线故障变得频繁且密集。日常清洁养护不到位，会让这类问题持续恶化，增加后续整体维修的工作量。
排查安川DX200示教器竖线故障，需要结合实际工况有序推进，避免盲目拆机造成二次损伤。工作人员可记录竖线的出现位置、数量变化和触发场景，区分开机常驻线条、运行间歇线条和按压变化线条的不同特征。从外部使用状态、物理损伤痕迹、供电线路工况入手排查，逐步深入内部排线、驱动板、屏幕本体等核心结构，精准锁定故障诱因，让安川机器人维修流程更贴合现场实际需求。
排线松动、接口氧化引发的间歇性竖线故障，维修处理方式较为简便。断电后开启示教器外壳，取下屏幕连接排线，清理接口位置的氧化层和堆积杂质，重新平稳固定排线插头。针对弯折老化、线路破损的排线直接更换全新配件，优化排线排布角度，规避后续使用中的过度弯折拉扯，从源头降低接触不良问题的复发概率。
粉尘和湿气干扰电路引发的显示异常，安川机器人维修重点在于机身内部的深度清洁。使用专业工具清理驱动板、焊点、排线接口附着的粉尘与污渍，保证电路接触面洁净干燥，消除杂质带来的信号干扰。清洁完成后复位机身结构，通电长时间测试屏幕显示状态，观察竖线是否持续出现，确认工况恢复稳定。
电压波动、供电模块老化引发的故障，需要对供电系统做整体检测养护。紧固松动的供电接口，更换老化破损的供电线材，通过检测设备核对模块输出参数，替换性能衰减的供电元件。稳定的供电输出可以保障显示模块持续正常工作，杜绝电压起伏引发的成像异常，无需更换屏幕即可解决多数供电类竖线问题。
驱动板元件损坏、液晶面板失效的重度故障，维修需要更换匹配规格的原装配件。拆解损坏的屏幕组件与驱动板，按照标准装配流程对接全新配件，核对线路连接无误后完成机身组装。装配结束后进行长时间空载测试，反复启停设备、切换操作界面，确认屏幕成像均匀无异常，竖线故障完全消除。
所有安川机器人维修作业完成后，需要规范示教器日常使用与存放习惯，规避磕碰、挤压、线材拉扯等不当操作。定期检查机身密封结构，及时清理外壳缝隙粉尘，保持设备内部干燥洁净。常态化的养护工作可以延缓元件老化速度，降低显示类故障的发生频次，减少重复维修的情况，保障安川DX200机器人在自动化产线中稳定运行。
