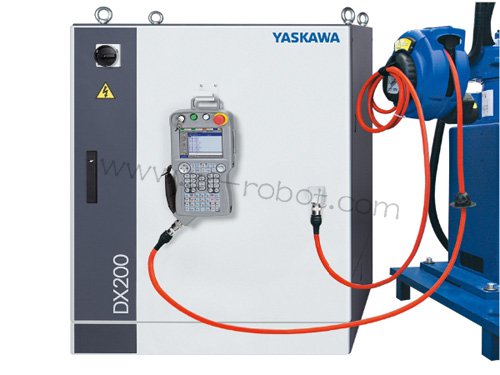

Yaskawa安川机器人DX200控制柜常见故障维修

安川DX200控制柜作为工业机器人成套控制系统核心载体，整合驱动输出、信号交互、程序存储以及安全防护多项功能，长期处在车间复杂工况环境中运行，受电压波动、粉尘堆积、线路老化以及高频启停作业影响，各类功能性故障出现频次逐步上升。整套控制柜内部电气元件排布密集，线路走向繁杂，不同故障表现对应的故障点位存在明显区分，现场处理期间依托实际运行状态判定问题根源，采取贴合设备原厂标准的检修方式开展安川机器人维修，能够快速恢复设备正常作业状态，减少产线停机带来的各类损耗。



设备通电之后整机无法完成启动自检，是DX200控制柜使用期间十分普遍的异常现象。出现这类问题时柜体面板指示灯处于熄灭状态，内部散热风扇无运转动静，示教屏幕也无法点亮亮起。排查过程优先梳理外部供电接入条件，确认车间输送至控制柜的三相供电线路有无缺相、断路情况，接线端子位置是否出现松动虚接，外部稳压设备运行状态是否正常。排除外接电源问题后，重点检查柜体内部总供电回路元件，内置电源输入熔断器出现熔断是主要诱因，环境瞬时电压冲击或是后端电路轻微过载，都会造成熔丝断开切断供电。同时查看控制柜内置急停回路接线状态，多条安全回路线路出现脱开也会直接锁定启动权限，逐一复原紧固线路触点，更换匹配规格熔断器即可完成基础维修操作。



设备可以正常上电启动，运行阶段频繁弹出伺服相关异常提示，机器人各运动轴出现动作迟滞、运转无力或是定点偏移等情况，这类故障大多集中在控制柜内部伺服信号传输区域。DX200控制柜依靠内部信号板卡完成运动指令传输，板卡长期使用出现焊点脱焊、金手指氧化沾染灰尘，都会造成指令传递中断或是信号错乱。安川机器人维修时断开设备全部电源，等待内部储能电量完全释放之后，取下各类控制板卡进行表面除尘处理，使用专用清洁用品擦拭板卡对接触点，重新稳固松动焊接点位。同步检测伺服驱动单元散热结构，散热风道堵塞、散热风机转速下降会造成驱动模块高温保护停机，清理风道内部积攒的铁屑与粉尘，更换运转异常的散热配件，恢复驱动单元正常散热条件，即可缓解伺服报错频发的问题。

示教操作端与控制柜通讯连接中断，同样属于DX200控制柜高发故障类型。日常调试程序、修改运行参数、手动操控机械臂动作，都需要依靠示教器完成数据交互，通讯异常之后人机操作完全无法实现。故障出现之后优先检查两端专用通讯线缆，这类线缆长期跟随设备摆放弯折，内部芯线极易出现暗断现象，外层防护胶皮破损也会引发信号干扰。更换完好通讯线缆重新对接测试，依旧无法建立连接的情况下，需要检测控制柜内部通讯转接端口，端口内部针脚变形、锈蚀都会阻碍数据传输，对变形针脚进行校正修复，严重损坏的通讯接口可采取点位对接修复方式处理，保障示教信号稳定互通。



控制柜运行期间出现程序丢失、参数自动错乱的情况，会直接打乱既定焊接搬运以及上下料等作业流程。造成这类问题的核心原因在于柜体内部系统备用电池电量耗尽，DX200控制系统依靠内置电池储存基础运行参数与用户编写程序，电池电量耗尽之后断电重启便会清空全部存储数据。现场安川机器人维修只需按照设备规格更换全新储能电池，更换过程控制操作时长，减少系统断电静置时间，完成电池替换之后重新导入原有作业程序，依照生产工艺重新校准各项运行参数。日常巡检过程中提前预判电池使用周期，定时完成电池更换维护，能够有效规避参数丢失类故障反复出现。



柜体内部线路短路、局部线路绝缘层老化破损引发的漏电现象，会触发控制柜自动断电保护功能。这类故障存在一定安全隐患，检修作业必须严格遵守电气作业规范，全面排查柜体内部强弱电分离线路，区分动力线路与信号线路排布区域，查看线路表皮是否出现高温融化、磨损开裂痕迹。对于老化严重的成套线路直接进行整体替换，轻微破损位置做好绝缘包裹防护，梳理杂乱缠绕的内部走线，避免线路相互挤压摩擦再次出现破损问题。完成线路检修之后进行整柜绝缘检测，确认绝缘数值达到安全使用标准，再进行通电试运行操作。



完成各类故障针对性安川机器人维修之后，不能直接投入大批量生产作业，需要分层完成设备试运行校验工作。先开启设备进入空载运行模式，观察控制柜各类指示灯运行状态，确认无新的故障代码弹出，依托示教器调取系统运行日志，核对历史故障记录全部清零。低速操控机器人各个轴体完成往复运转，测试动作响应速度与定位精准度，逐步提升运行速度与作业负载，长时间持续监测控制柜整体温升状态，确认无异常发热、异响等不良现象。



做好DX200控制柜常态化养护工作，能够从源头缩减故障发生概率。定时开启柜体柜门完成内部除尘作业，保持各类板卡与电气元件表面整洁，定期紧固柜体内部所有接线端子，杜绝线路虚接问题出现。合理调控控制柜摆放周边环境温度与湿度，远离粉尘浓度过高、水汽偏重的作业区域，减少恶劣环境对内部精密元件造成的侵蚀损伤，依靠科学日常养护配合精准故障维修，切实延长安川DX200控制柜整体使用年限，保障自动化生产线持续平稳运转。
