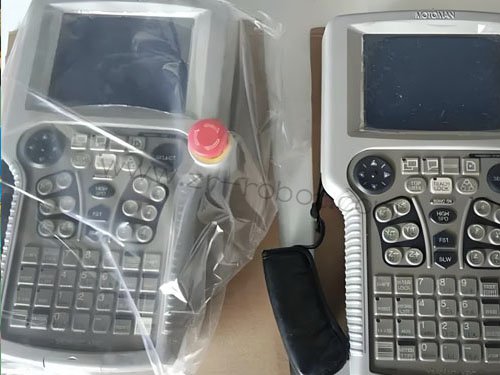

YAKSAWA安川机器人NX100示教器触摸不良维修
时间:2026-05-11 点击: 来源:互联网 作者:匿名
简介：在安川NX100机器人自动化生产线中，示教器作为操作人员与机器人之间的核心交互媒介，其触摸功能的稳定性直接影响作业效率与操作安全性。……
在安川NX100机器人自动化生产线中，示教器作为操作人员与机器人之间的核心交互媒介，其触摸功能的稳定性直接影响作业效率与操作安全性。NX100示教器长期在车间复杂环境下使用，频繁按压、粉尘侵蚀、电磁干扰等因素，极易引发触摸不良故障，给现场运维带来困扰。与其他机器人故障不同，触摸不良并非单一故障表现，而是呈现出多样化特征，既可能是轻微的触摸偏移，也可能是局部或全域无响应，虽不会直接造成机器人停机，但会导致程序编写卡顿、参数输入错误，严重时会延误生产进度，甚至因操作失误引发设备损坏隐患。
相较于其他型号示教器，安川NX100示教器采用一体化集成设计，触摸层、触摸控制板与主板的连接方式更为紧凑，排线接口特殊，安川机器人维修过程中若操作不当，极易损坏内部精密元件，造成二次故障。因此，维修NX100示教器触摸不良，不能沿用传统“拆机-排查-换件”的固定思路，需结合其结构特点，先通过现场实操快速区分故障类型，再针对性开展检测与修复，兼顾维修效率与设备安全，同时做好后续防护，降低故障复发率。
安川机器人维修的第一步，并非急于拆机，而是通过简单实操区分故障类型，精准锁定故障大致范围，避免盲目操作。操作人员可通过三步快速判断：第一步，清洁屏幕表面后，测试屏幕各区域触摸响应，若仅局部区域无反馈，且无明显偏移，大概率是触摸层局部损坏或排线接触不良；第二步，若点击屏幕出现光标偏移，且重启后无改善，多为触摸校准参数丢失，无需拆机即可通过校准解决；第三步，若全域无响应，但示教器指示灯正常、屏幕显示正常，说明故障集中在触摸控制板或主板接口，需进一步拆机检测。
对于无需拆机即可解决的基础故障，优先开展现场应急处理，快速恢复示教器正常使用。针对触摸偏移故障，可通过手动校准操作解决：先切断示教器电源，按住示教器可变形四键与停止键不放，同时接通电源，待屏幕弹出校准界面后，用专用触摸笔精准按压界面上的十字靶心，依次完成四个点位的校准，校准完成后保存参数并重启示教器，触摸偏移问题通常可彻底解决。
若触摸迟钝或局部无响应，先排查屏幕表面污染问题。用无尘布蘸取少量无水酒精，轻轻擦拭屏幕表面及四周边缘，安川机器人维修时点清理声波反射条纹上的油污、粉尘，避免污染物遮挡触摸感应信号，擦拭后重启设备，观察触摸效果是否改善。若仍无好转，再检查示教器与NX100控制柜的连接线缆，查看线缆是否有弯折、破损，接头端子是否松动、氧化，用无水酒精棉签清洁端子后重新插紧，更换破损线缆后再次测试。
通过上述应急处理和外部检测后，若触摸不良故障仍未解决，可确定故障集中在示教器本身，此时再开展拆机检测。拆机前需做好全面的安全防护：切断示教器所有供电，佩戴防静电手环，铺设防静电工作台，避免静电击穿内部芯片；准备好专用塑料撬棒、精密螺丝刀等工具，严禁使用金属工具直接撬动屏幕或内部部件，防止造成划伤、损坏。
拆机操作需轻缓有序，先用精密螺丝刀拧下示教器后壳的固定螺丝，将螺丝按位置有序存放，避免丢失。沿后壳与前壳的缝隙，用塑料撬棒轻轻撬动，分离前后壳，注意避免用力过猛损坏卡扣。打开后壳后，安川机器人维修先直观观察内部排线的连接状态，重点查看触摸层与控制板、控制板与主板的连接排线，是否存在松动、氧化、断裂等现象，这是引发触摸不良的高频故障点。
针对排线故障，用放大镜仔细检查排线金手指，若存在氧化痕迹，用无水酒精棉签轻轻擦拭，去除氧化层后重新插紧排线，并扣紧卡扣，确保接触良好；若排线出现磨损、断裂，需更换安川NX100示教器专用原装排线，不可用通用排线替代，避免因排线不匹配导致触摸信号传输异常。更换排线后，通电测试，若触摸功能恢复，说明故障已解决。
若排线无异常，安川机器人维修再重点检测触摸层模块。将备用的正常触摸层，通过原装排线连接到故障示教器的控制板上，接通电源后测试触摸响应，若触摸功能恢复正常，说明原触摸层已损坏，需进行更换。更换触摸层时，需注意操作细节：用热风枪在屏幕四边均匀加热，温度控制在80-120℃，待粘性胶软化后，用钢丝线沿边缘缓慢分离触摸层，避免划伤显示屏；更换新触摸层前，清理显示屏表面残留胶迹，精准对齐边缘粘贴，排出内部气泡，静置30分钟待粘性胶固化。
触摸层和排线均无异常时，再检测触摸控制板。用万用表测量控制板的供电引脚，对比安川NX100示教器技术手册的标准电压值，若供电异常，检查控制板上的微型保险丝和电解电容，若保险丝熔断，更换同规格原厂保险丝；若电容鼓包、漏液，更换同型号电解电容。用示波器检测控制板的信号输出端，触摸备用触摸层时，若无稳定信号波形，说明控制板信号处理芯片失效，需更换原装触摸控制板。
所有故障部件修复或更换完成后，按拆解的逆向顺序组装示教器，确保各部件连接牢固、排线插紧，扣紧前后壳卡扣，拧紧固定螺丝，力度需均匀，避免后壳变形压迫内部部件。组装完成后，先进行空载测试，通电后触摸屏幕各区域，检查触摸响应是否灵敏、光标跟随是否精准，无偏移、无卡顿现象。
空载测试合格后，进行联机验证，将示教器与NX100控制柜重新连接，测试程序编写、参数调整、关节点动等实操功能，确认触摸操作与机器人动作同步，无延迟、无信号丢失现象。同时模拟车间实际作业工况，连续运行1小时以上，监测示教器触摸稳定性，确保故障彻底解决。日常使用中，做好示教器防护，加装工业防护套、定期清洁、远离强电磁干扰源，可有效降低触摸不良故障发生率。
