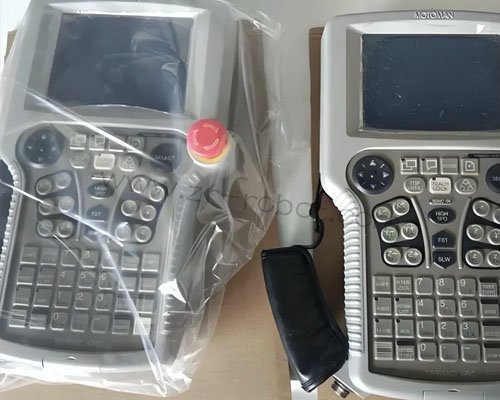

Yaskawa安川机器人示教器上电无显示维修
时间:2026-04-15 点击: 来源:互联网 作者:匿名
简介：Yaskawa安川机器人示教器作为人机交互的核心部件，承担着程序编写、参数设定、状态监控及手动操作的关键职能，其运行状态直接决定机器人的操作便利性和生产连续性。……
Yaskawa安川机器人示教器作为人机交互的核心部件，承担着程序编写、参数设定、状态监控及手动操作的关键职能，其运行状态直接决定机器人的操作便利性和生产连续性。在工业生产场景中，示教器上电无显示是高频故障之一，表现为接通电源后，屏幕无背光、无任何字符显示，部分机型仅电源指示灯闪烁或不亮，虽不直接损坏机器人本体，但会导致操作人员无法对机器人进行任何操作，直接中断生产进度，若未及时排查维修，还可能因故障扩大造成示教器核心部件损坏，增加维修成本。掌握安川机器人示教器上电无显示的故障排查方法和规范安川机器人维修流程，能快速恢复设备正常运行，减少生产损失。
安川机器人示教器上电无显示的故障表象具有明显区分性，不同表象对应不同的故障根源，精准区分表象是高效排查的前提。第一种表象为上电后屏幕完全黑屏，电源指示灯不亮，外接电源单独供电也无任何反应，多与供电链路故障或内部电源模块损坏相关；第二种表象为屏幕黑屏但电源指示灯正常亮起，轻敲屏幕边缘偶尔出现短暂图像闪现，大概率是显示屏排线松动、背光组件损坏或显示驱动电路异常；第三种表象为上电后屏幕无显示，但通过控制柜可正常读取示教器信号，多为示教器与控制柜的通信链路故障；第四种表象为偶尔无显示，重启后可短暂恢复，多与接口接触不良、线缆破损或环境干扰相关。安川机器人维修前需结合具体表象，初步锁定故障范围，避免盲目拆解。
维修作业的核心前提是做好安全防护，既要保障操作人员人身安全，也要避免维修过程中对示教器和机器人本体造成二次损伤。首先需将安川机器人控制柜总电源切断，拔掉示教器连接线缆，挂“维修中，禁止合闸”标识，防止误启动引发安全事故。随后检查示教器外观，查看外壳是否有撞击、摔落痕迹，电源接口、通信接口是否有针脚弯曲、氧化、松动现象，若有针脚弯曲，需用镊子轻轻矫正，避免强行插拔线缆加剧损坏。准备好专用维修工具，包括万用表、直流电源适配器、无尘布、专用螺丝刀、酒精、排线连接器等，同时备好安川原厂配件，如电源模块、背光板、排线、保险丝等，确保安川机器人维修过程顺畅。
故障排查需遵循“先外后内、先易后难”的原则，优先排查外部易处理故障，再逐步深入内部核心部件。首先排查供电链路，这是示教器上电无显示的最常见诱因。用万用表测量示教器电源接口的输入电压，对比安川示教器额定供电参数，若电压为零或低于标准值，需检查控制柜内示教器电源模块输出是否正常，若电源模块输出异常，需更换同型号电源模块；若电源模块输出正常，再检查连接线缆，查看线缆是否有破损、老化痕迹，通过万用表测量线缆通断，若线缆内部断线，需更换安川原厂专用连接线，重新连接时确保接口锁紧，避免接触不良。
外部供电和线缆排查无误后，若故障仍未解决，安川机器人维修则需排查通信链路故障。安川机器人示教器与控制柜通过专用通信线缆连接，若通信线缆屏蔽层破损、接插件进灰或控制器端口故障，会导致数据传输失败，表现为示教器上电无显示。尝试更换一条确认完好的原厂通信电缆，或在控制柜侧切换至备用示教器接口，若更换后屏幕正常显示，说明故障源于通信链路，需对原线缆和接口进行清洁、修复，接口进灰可用无尘布蘸取少量酒精擦拭，确保接触良好。
若外部排查均无异常，需拆解示教器，检查内部核心部件。拆解时需用专用螺丝刀，轻轻拆卸外壳固定螺丝，避免用力过猛损坏外壳或内部电路板，拆解过程中做好零件标记，防止回装错位。首先检查内部电源板，查看电源板上的保险丝是否熔断，若熔断需更换同规格保险丝，同时排查熔断原因，避免仅更换保险丝未解决短路问题；检查电源板上的电容，若电容顶部鼓包、漏液，需更换同型号电解电容，更换后用无尘布清洁电源板表面灰尘，防止杂质导致短路。
电源板排查无误后，重点检查显示屏及背光组件。查看显示屏与主板的连接排线，若排线接口氧化、松动，需用无尘布蘸取少量酒精擦拭接口，重新插拔排线并固定牢固；单独给显示屏背光组件通电，观察是否有背光亮起，若背光不亮，说明背光板或背光LED灯珠损坏，需更换同型号背光组件，更换时注意电压规格，避免过载烧毁。若背光正常但屏幕无字符显示，安川机器人维修需检查主板上的显示驱动芯片，若芯片过热、损坏，需更换主板或驱动芯片，优先选用安川原厂配件，确保兼容性。
内部部件修复完成后，按规范进行回装，回装质量直接决定安川机器人维修效果。回装时按零件标记对位，先将显示屏排线固定牢固，再安装电源板、背光组件，确保各部件贴合紧密、无松动。安装外壳时，对准固定孔位，对角拧紧螺丝，避免外壳受力不均导致变形。回装完成后，先采用外接直流电源单独给示教器供电，观察屏幕是否正常亮起、字符是否清晰，确认无异常后，再将示教器与控制柜连接，接通总电源。
安川机器人维修后的调试验证是确保示教器正常投入使用的关键。首先进行基础显示测试，接通电源后，查看屏幕背光、字符显示是否正常，操作按键、触摸功能是否响应灵敏，菜单切换是否顺畅。随后进行联机测试，通过示教器编写简单程序、调整机器人姿态，确认能正常读取机器人状态数据、实现手动操作，无显示卡顿、黑屏现象。最后进行稳定性测试，连续通电运行2小时，观察屏幕显示是否稳定，按键操作是否正常，无异常说明维修合格，可投入正常生产。
日常维护防护能有效减少示教器上电无显示故障的发生，延长其使用寿命。建立定期维护档案，每月用无尘布擦拭示教器屏幕、电源接口和通信接口，清除灰尘和杂物，避免接口氧化；检查连接线缆的外观，避免线缆长期弯折导致内部断线，搬运示教器时轻拿轻放，避免撞击、摔落。控制柜内保持干燥通风，避免高温、高湿环境导致内部元件老化，定期检查电源模块输出电压，确保在额定范围。操作人员禁止在示教器通电状态下插拔线缆，避免短路损坏内部部件。
安川机器人示教器上电无显示维修的关键在于精准区分故障表象、规范排查故障根源，遵循“先外后内”的排查原则，避免盲目拆解造成二次损伤。安川机器人维修过程中注重细节把控，优先选用原厂配件，确保维修质量。通过科学的维修和常态化的维护，能快速解决示教器无显示故障，保障机器人长期稳定运行，降低设备故障率和维修成本，为工业生产的高效推进提供保障。
