三菱机器人示教器白屏故障维修
时间:2026-03-31 点击: 来源:互联网 作者:匿名
简介：三菱机器人示教器作为人机交互的核心终端，承担着编程调试、参数设置、状态监控等关键职能，是机器人正常运行不可或缺的组成部分。……

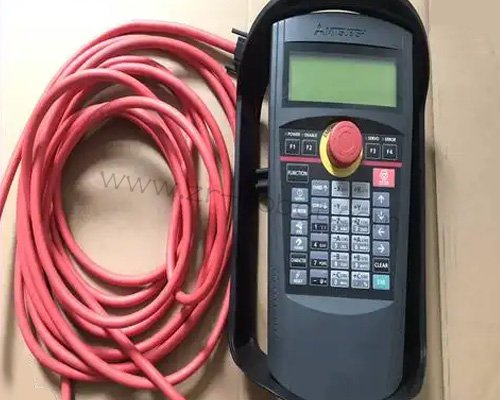

三菱机器人示教器作为人机交互的核心终端，承担着编程调试、参数设置、状态监控等关键职能，是机器人正常运行不可或缺的组成部分。在工业生产场景中，示教器白屏是较为常见的故障类型，表现为通电后屏幕呈现全白状态，无任何字符、图形或操作界面显示，部分情况背光正常点亮但无有效内容，严重时会导致操作人员无法对机器人进行任何操作，直接中断生产流程。三菱机器人示教器结构精密，集成了显示模块、控制电路、通讯接口等核心部件，白屏故障的诱因复杂多样，三菱机器人维修过程需摒弃盲目拆解的误区，结合故障触发场景精准定位根源，以规范操作保障维修质量，快速恢复示教器功能，减少生产停机损失。
三菱机器人示教器白屏故障的触发场景具有明显的差异性，不同场景下的症状的能为故障排查提供直接依据。上电即白屏是最常见的情况，接通电源后屏幕瞬间变为全白，无任何响应，部分机型会伴随背光微弱或完全熄灭，这种情况多与供电系统异常相关，大概率是电源板损坏、供电电压偏离额定范围，或示教器与控制柜的连接链路中断。运行中突发白屏则多出现于机器人作业过程中，屏幕突然从正常显示变为全白，可能伴随示教器自动重启，甚至控制柜弹出相关报警，这类故障多由连接线缆断裂、接口松动，或现场强电磁干扰引发。
间歇性白屏故障排查难度相对较高，表现为示教器时而正常、时而白屏，晃动连接线缆、按压接口处时可能临时恢复正常，这类故障的核心诱因是排线接触不良、接口针脚氧化，或电路板焊点虚焊，在高温、震动的生产环境中这类故障更为频发。还有一种特殊情况，示教器背光正常点亮，但屏幕无任何内容显示，这种情况排除供电问题后，多指向显示驱动芯片损坏、液晶屏本身故障，或显示排线断裂。若白屏的同时伴随按键无响应、摇杆失灵，三菱机器人维修需优先排查主控板与按键膜的连接链路，避免孤立排查导致遗漏故障根源。
排查三菱机器人示教器白屏故障，需从外部到内部逐步推进，先排除简单易处理的外部因素，再深入排查内部硬件与软件问题。外部与供电层面的故障是最易触发且最易排查的，示教器通过专用电缆从控制柜获取供电，若控制柜输出的供电电压偏离额定范围，或电缆内部线芯断裂、外皮破损，会导致供电中断或供电不足，无法驱动显示模块正常工作。连接插头针脚弯曲、氧化、进油进尘，或未锁紧到位，会造成接触不良，阻断信号与电能传输，进而引发白屏。此外，现场若有变频器、电焊机等强电磁设备，且示教器未做好接地处理，强电磁干扰会紊乱显示信号，也会导致白屏故障。
内部硬件故障是导致白屏的核心原因之一，需在做好防静电、断电保护的前提下拆解排查。显示模块故障最为常见，液晶屏内部液晶层失效、背光板老化，会直接导致屏幕全白或无背光；显示驱动芯片负责将主控板的信号转换为显示信号，若芯片损坏，会造成信号传输中断，出现背光正常但无内容的白屏现象。示教器内部的柔性排线连接着主控板、显示驱动板与液晶屏，排线松动、氧化、断裂，会导致信号传输受阻，这也是间歇性白屏的主要诱因。主控板作为示教器的“大脑”，其内部CPU、显存芯片损坏，或显示驱动电路故障，会无法输出正常的显示信号，电源板若出现5V、12V输出异常，也会导致显示模块无法正常工作。
软件与系统层面的故障易被忽视，却也是引发白屏的重要因素。示教器固件损坏、升级失败或版本不兼容，会导致系统启动异常，无法完成显示初始化，进而出现白屏；操作人员误操作导致显示参数丢失、系统配置错误，或程序逻辑冲突，会造成显示功能异常，表现为白屏或显示紊乱；系统运行过程中突发软件故障，可能导致系统崩溃，出现无报警提示的白屏，这类故障通常重启后可临时恢复，但易反复出现，需通过固件修复或参数重置彻底解决。
开展三菱机器人示教器白屏维修，安全规范是首要前提，直接关系到维修人员安全与设备二次损坏风险。三菱机器人维修前需按下示教器急停按钮，彻底切断控制柜主电源，等待30秒以上确保内部电容完全放电，避免带电操作引发元件烧毁或人身安全事故。维修环境需保持清洁干燥，远离粉尘、油污与强电磁干扰源，工作台铺设防静电橡胶垫，维修人员必须佩戴防静电手环，避免静电损坏示教器内部的精密芯片与电路。拆解过程中动作需轻柔，禁止暴力撬动外壳或拉扯排线，防止造成不可逆损伤。
维修前的准备工作需充分，结合故障表现初步锁定排查范围，避免盲目操作。准备好适配的专业工具，包括高精度万用表、示波器、防静电螺丝刀、镊子等，用于检测供电电压、信号波形与电路导通性；备件需选用三菱原厂配件，涵盖示教器电源板、柔性排线、液晶屏、显示驱动芯片、主控板等，非原厂配件易因规格不匹配、性能不稳定，导致三菱机器人维修后故障复发，甚至损坏其他核心部件。同时，通过控制柜调取示教器运行日志，查看是否有相关报警记录，为故障排查提供参考。
维修操作需按步骤推进，优先排查外部与供电问题，再处理软件与内部硬件故障。先检查示教器与控制柜的专用电缆，拔插两端插头并确认锁紧到位，用放大镜检查插头针脚是否弯曲、氧化，清理氧化层后重新紧固，轻轻弯折电缆观察屏幕是否恢复，判断是否存在线芯断裂。用万用表测量示教器供电端子电压，确认电压在额定范围，若电压异常，排查控制柜电源模块；断开电缆单独为示教器上电测试，若仍白屏，锁定示教器本体故障，反之则判定为控制柜或链路问题。
软件层面的故障无需拆解设备，可先对示教器与控制柜同时断电重启，等待系统完全启动后观察是否恢复显示。若重启无效，通过三菱专用调试软件连接示教器与电脑，刷写原厂固件，修复固件损坏或版本不兼容问题，刷写前需备份示教器内的程序与参数，避免数据丢失。若为参数紊乱导致的白屏，可恢复示教器出厂设置，重置显示相关配置，恢复后重新导入备份的参数与程序。
内部硬件故障需拆解示教器后排查，拆卸外壳后三菱机器人维修重点检查柔性排线，拔插并重新固定排线，检查排线是否有断裂、氧化痕迹，损坏则更换同型号原厂排线。用万用表测量电源板输入输出电压，确认供电正常，观察电源板上的保险丝、电容是否有烧毁、鼓包现象，异常则更换电源板。更换同型号液晶屏后上电测试，若屏幕恢复正常，判定为原液晶屏故障；背光异常则更换背光板。观察主控板芯片、焊点是否有烧毁、虚焊，用示波器检测显示驱动信号，信号异常则更换主控板。
三菱机器人维修完成后，需进行全面的功能测试，确保故障彻底排除。上电后观察屏幕显示是否正常，字符、图形是否清晰，无花屏、闪烁现象；测试所有按键、摇杆、急停、使能开关功能，确认操作响应灵敏；模拟示教、点动等操作，验证示教器与控制柜通讯正常，无信号中断情况。加载程序运行30分钟以上，模拟现场生产工况，监测屏幕稳定性，确保无间歇性白屏复发，各项性能指标符合原厂标准后，方可投入生产使用。
