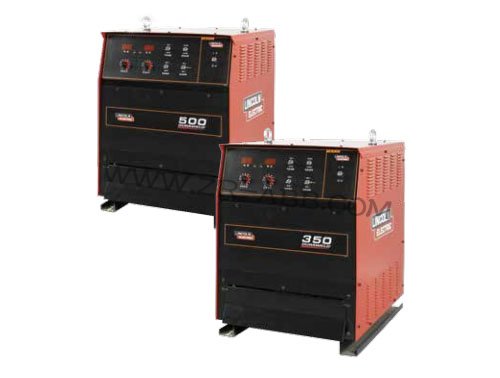

林肯焊机空载输出电压低维修

简介：焊机维修故障现象一： 焊机空载输出电压低 故障可能原因分析 ①电源缺相造成焊机缺相工作，输出电压低； ②大功率晶闸管损坏造成该路断路无输出； ③控制板PC1零部件损坏，造成个别晶闸管因无触发脉冲而不导通； ④阻容保护电路板零部件损坏，造成个别晶闸管……

　　

　　焊机维修故障现象一：

　　焊机空载输出电压低

　　故障可能原因分析

　　①电源缺相造成焊机缺相工作，输出电压低；

　　②大功率晶闸管损坏造成该路断路无输出；

　　③控制板PC1零部件损坏，造成个别晶闸管因无触发脉冲而不导通；

　　④阻容保护电路板零部件损坏，造成个别晶闸管因无触发脉冲而不导通；

　　⑤控制联结线脱落。

　　故障检测及排除方法

　　①检查缺相原因，接通三相电源；

　　②检测或更换晶闸管，见前述；

　　③检修控制板PC1或更换控制板；

　　④检测阻容吸收元件的阻值来确定其是否短路；更换已坏的阻容元件；

　　⑤查找脱落处并接牢脱线。


　　林肯焊机维修故障现象二：

　　焊机输出为最小且无法控制

　　故障可能原因分析

　　①接线端子75、76及77接地与输出正极相接。

　　故障检测及排除方法

　　①检查接线端子75、76、77是否接地且与输出回路正极相接，如对地电阻近似为0“，说明已接地（通常应为几千欧以上）。PC1板上的自动恢复保险在接地消除后几秒内将自动复原。

　　林肯焊机维修故障现象三：

　　焊机输出较高或脉冲输出且无法控制

　　故障可能原因分析

　　①接线端子75、76及77接地与输出负极相接

　　故障检测及排除方法

　　①检查接线端子75、76、77是否接地且与输出回路负极相接，如对地电阻近似为0“，说明已接地（通常应为几千欧以上）。PC板上的自动恢复保险在接地消除后几秒内将自动复原。
