ABB弧焊机器人示教器白屏故障维修

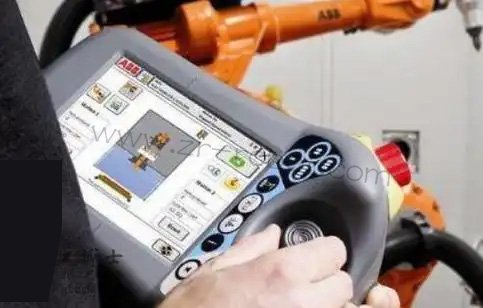

在自动化弧焊生产体系中，ABB机器人示教器是设备调试、点位校准、程序编辑与日常运维的核心操作终端，设备整体的运行调控都需要依托示教器完成。白屏是弧焊工位示教器的高频异常现象，故障表现存在多种形式，部分设备开机后直接呈现全屏白屏状态，无任何系统界面与文字显示，也有部分设备在运行调试过程中突发白屏，设备按键与摇杆操作完全失效。弧焊车间多粉尘、高电磁干扰、持续高温的工况，会加速示教器配件损耗，长期带故障运行会直接中断设备调试与生产作业，影响产线运行效率，需要开展规范的ABB机器人维修。



外部线路接触异常是诱发示教器白屏故障的常见浅层因素，也是现场排查优先级最高的故障点。ABB弧焊机器人示教器依托专用通信线缆实现供电与信号传输，线缆长期跟随手持操作反复弯折、扭转，线芯容易出现疲劳断裂或虚接情况。接头位置长期暴露在车间粉尘环境中，金属触点容易氧化积垢，造成供电传输不稳定、显示信号中断。弧焊设备运行产生的电磁干扰，也会影响信号传输的稳定性，间歇性引发屏幕显示异常，持续增加设备故障维修的整体难度。



车间工况环境带来的持续损耗，会逐步破坏示教器的正常工作状态，催生各类显示故障。弧焊作业过程中产生的金属粉尘、焊接烟雾会持续侵入示教器缝隙，堆积在屏幕排线、接口与电路板表面，影响电路信号传输。夏季高温车间散热条件有限，示教器长时间持续工作，内部腔体温度持续升高，显示驱动元件工作状态异常。在ABB机器人维修流程中，环境诱因引发的隐性故障，往往是故障反复出现的核心原因。



系统程序运行异常，是无硬件损坏前提下白屏故障的主要诱因。弧焊产线设备需要频繁切换程序、修改焊接参数、调整运动轨迹，长期高频操作会导致系统缓存堆积，程序运行出现紊乱。系统固件文件缺失、程序卡顿死机，会造成设备可以正常上电、背光点亮，但无法加载显示界面，形成白屏假象。部分人为误操作更改系统显示配置，也会导致屏幕输出异常，维修排查可优先核验系统运行状态，快速排除软件类故障。

示教器内部显示组件老化与损坏，是白屏故障的核心硬件原因。设备内部液晶面板、背光驱动板、信号排线构成完整的显示体系，排线松动、卡扣松弛会直接切断画面传输通道，出现有背光无画面的白屏现象。长期工况损耗会造成液晶面板老化、驱动芯片性能衰减，电路输出信号紊乱，无法正常渲染系统界面。这类硬件损伤不会自行恢复，需要针对性的维修处理才能让设备回归正常工作状态。



主控电路故障同样会引发示教器显示异常，影响设备整体运行。示教器主板承担信号处理、指令传输的核心功能，主板供电电路不稳、贴片元件老化烧毁、控制芯片工作异常，都会导致显示模块无法接收有效信号。电路过载、瞬时电压波动、静电冲击都会损伤主板精密元件，故障轻微时表现为间歇性白屏，故障严重时会直接造成示教器完全失灵，日常运维中需做好防护，减少此类问题出现，降低维修频次。



开展ABB机器人作业需要遵循安全规范，提前做好设备停机防护。将机器人机械臂停靠至安全姿态，锁定各轴运动权限，切断控制柜总电源，等待设备完成残余电量释放，避免带电操作引发二次元件损坏与安全隐患。先完成外部线路排查，细致检查示教器通信线缆与接头状态，清理接口表面粉尘与氧化层，重新紧固接头卡扣，更换外皮破损、线芯老化的线缆，排除线路接触不良引发的故障问题。



线路排查完成后开展系统层面的故障修复，针对程序卡顿、缓存过载引发的白屏问题，可通过设备强制重启清除临时缓存，恢复系统基础运行状态。重启后依旧无法正常显示的设备，可核验系统固件完整性，重新匹配适配弧焊设备的系统参数，修复缺失的程序文件。日常调试中避免频繁快速启停设备、误改动系统底层配置，减少系统程序紊乱问题，简化后续维修作业流程。



软件排查无效果的工况，需拆解示教器开展内部硬件检测，拆解过程保持手法轻柔，避免外力挤压造成二次配件损伤。逐一检查屏幕排线卡扣状态，重新压紧松动排线，清理排线触点杂质，更换弯折断裂的信号排线。检测背光驱动板与液晶面板工作状态，对老化、损坏的显示组件进行替换，核验驱动芯片与电路焊点，修复脱焊、虚焊位置，扎实推进各项ABB机器人维修作业。



针对主板电路故障的设备，依托专业检测设备测量电路电压与信号输出状态，定位故障元件位置，更换性能衰减、烧毁损坏的贴片配件，修复异常电路回路。完成硬件修复后组装设备，恢复线路连接，上电观察屏幕显示状态，检测按键、摇杆、触控操作的灵敏性，确保示教器各项功能正常使用，稳步落地设备维修相关工作。



所有ABB机器人维修工作完成后，进行长时间空载调试与程序试运行，反复切换焊接程序、调整运动点位，观察示教器显示状态是否稳定，无白屏、闪屏、死机等异常情况。日常运维中定期清理示教器表面缝隙粉尘，检查线缆弯折磨损状态，做好车间静电防护与通风散热，通过常态化养护减少故障复发，稳定弧焊机器人的连续生产运行状态。
