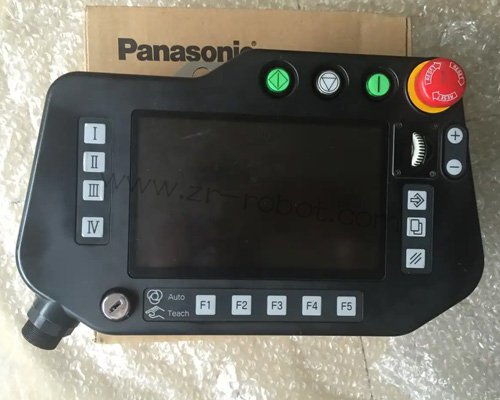

松下机器人示教器花屏故障维修

松下机器人示教器是现场操作人员调取程序、设定焊接参数、手动操控机械臂的交互载体，屏幕稳定成像直接决定日常调试、批量生产的操作效率。设备长期手持拖拽、线缆反复弯折，叠加车间粉尘、电磁干扰、温湿度交替变化，屏幕容易出现彩色条纹、色块紊乱、画面扭曲等花屏现象，轻则看不清坐标与工艺参数，重则完全无法下达操作指令，整条产线被迫暂停。多数现场仅断电重启短暂恢复画面，无法根除信号传输、硬件老化带来的底层问题，反复出现的显示异常持续拉长停工时长，规范完整的松下机器人维修流程可以逐层定位故障点位，彻底恢复屏幕稳定成像效果。



不同花屏画面能够直观区分故障所属区域，减少无意义的整机拆解，在初期排查阶段就能缩小检修范围。整机开机后全屏布满杂乱彩条，亮度持续忽明忽暗，拨动手持线缆时画面波动加剧，故障源头集中在外部通讯线缆、供电接口接触不良，排查时优先更换备用线缆即可快速验证，无需动用复杂的维修工具拆解机身外壳。屏幕仅局部区域出现模糊斑块，其余区域文字线条清晰完整，多为液晶面板表层老化、内部背光通道受损，这类硬件损耗只能通过拆机更换屏幕组件解决。间歇性闪烁花屏，调整焊接电流、移动机械臂时紊乱程度加重，根源来自车间焊机、变频器产生的电磁干扰，或是主板显示驱动元件参数漂移，处理时需要同步优化现场布线与内部电路，整套操作中细致的线路检测是松下机器人维修工作的核心环节。低温潮湿环境下开机短暂花屏，运行半小时后画面逐步恢复，代表机身内部元件受潮积尘，水汽附着在排线接口形成信号阻隔，清理内部粉尘与水渍就能缓解这类间歇性异常。



焊装、机加工车间的复杂生产环境，是加速示教器显示部件损耗、催生花屏故障的长期诱因，日常巡检很难及时察觉这类缓慢累积的损伤。焊接工序产生的金属飞溅、打磨粉尘会顺着示教器外壳缝隙侵入内部，堆积在屏幕排线、主板驱动芯片表面，湿度偏高时粉尘吸附水汽形成微导通介质，打乱图像信号传输路径，画面随即出现色块与条纹。车间大功率焊接设备持续工作产生强电磁辐射，若示教器线缆与动力电缆并行排布，信号传输过程持续受干扰，成像稳定性大幅下降，长期干扰会加速驱动芯片性能衰减。操作人员频繁拖拽、弯折示教器连接线，线缆内部铜芯逐步断裂，仅剩余少量导体维持临时导通，移动机身时信号时断时续，花屏故障反复出现，频繁处理这类隐性线路问题会持续增加车间维修工作量。昼夜温差幅度较大的生产场地，液晶面板、橡胶排线长期冷热交替收缩形变，接口金手指氧化速度加快，信号传输通道持续变窄，各类显示异常会逐步从偶发转为常态。



日常使用与存放操作不规范带来的隐性损伤，会大幅缩短示教器屏幕组件使用寿命，频繁触发花屏类故障。停机后直接将示教器随意堆叠放置，屏幕长期受压出现内部液晶层轻微错位，开机后画面持续扭曲紊乱；存放位置靠近焊机、打磨台，无防护遮挡导致粉尘大量堆积机身内部。更新控制柜系统固件时未匹配示教器对应版本，新旧程序兼容性不足，图像解码逻辑出错，开机直接出现全屏花屏，现场常会误判为屏幕硬件损坏，盲目更换配件反而增加不必要的维修成本。插拔通讯线缆时未断电操作，瞬时电流冲击击穿主板小型信号元件，驱动电路输出信号紊乱，各类条纹、色块异常持续存在，这类人为操作造成的硬件损伤，常规重启、清洁手段完全无法修复。

外部线缆、接口接触不良引发的轻度花屏，无需拆解示教器机身，通过基础整改即可消除故障，整套操作流程简单，不会占用过多生产停机时间。断开控制柜总电源，等待机身内部电容释放剩余电量，拔下示教器两端通讯插头，使用无尘布搭配电子清洁剂擦拭插头金手指，清除表层氧化层与粉尘杂质，重新对准针脚完全扣合卡扣。替换同规格备用线缆进行通电测试，若画面恢复清晰稳定，说明原线缆内部铜芯断裂，直接更换全新配套线缆即可。调整车间线缆排布路径，将示教器信号线与动力电缆分隔铺设，减少电磁辐射干扰，完成基础整改后持续通电观察半小时，无条纹、色块紊乱现象，代表浅层信号故障处置完毕，无需开展深度松下机器人维修作业。



内部排线松动、接口氧化引发的中度花屏故障，需要拆开示教器外壳开展专项处理，拆机过程的防静电操作直接决定后续元件使用寿命。佩戴防静电手环铺垫绝缘软垫放置示教器，使用专用螺丝刀均匀拧下外壳固定螺丝，轻撬机身卡扣分离前后壳体，全程避免拉扯内部细小排线。拔下屏幕与主板连接的传输排线，用无尘棉签擦拭排线两端金手指，清理堆积的粉尘与氧化污渍，检查排线表层有无折痕、断裂痕迹，破损排线直接更换原厂配件。对齐接口针脚平稳插紧排线，按压卡扣固定防止松动，清理机身内部积尘后临时通电测试，画面无紊乱条纹再完整复原外壳，规范的拆机操作能够规避静电击穿芯片，降低后续重复维修的概率。



液晶面板老化、主板显示驱动元件烧毁引发的重度花屏故障，属于不可逆硬件损伤，需要分层拆解机身内部组件完成元件更换。完全断开所有外接线路，分离屏幕组件与主控板，细致检测主板电容、驱动芯片外观，鼓包漏液、烧灼发黑的元件全部拆除，更换同规格全新配件，精准把控焊接温度避免损伤周边细小线路。屏幕面板存在大面积色块、固定竖线无法消除时，匹配原厂同型号液晶组件完成替换，装配前在排线接口均匀涂抹微量导电保护介质，减缓后期氧化速度。全部组件装配完成后静置一小时，长时间通电观察画面成像状态，无任何条纹、闪烁紊乱，再对接控制柜开展整机联动测试，整套流程严谨的操作标准，是保障本次维修成果稳定持久的关键。



整套检修整改工序全部完成后，分层工况测试能够全面验证花屏隐患彻底清除，规避隐性信号故障带来的返工问题。复原示教器所有外壳、线缆结构，通电启动控制柜，观察示教器开机自检画面完整清晰，无彩条、色块扭曲、闪烁残影。手持示教器全方位拖拽、弯折连接线，模拟现场日常操作姿态，持续一小时观察屏幕成像无任何异常。切换单轴点动、多层焊接程序编辑、参数微调等多种操作模式，设备运行全程画面稳定，文字、坐标、焊缝轨迹显示完整无失真，各项交互功能响应灵敏，设备顺利通过多维度工况核验，代表故障处置到位，车间可恢复示教器投入自动化焊装产线使用，前期投入的维修人力与物料成本也能充分发挥价值。



结合松下示教器易损耗部件的故障规律搭建常态化点检机制，能够延缓屏幕、排线组件老化速度，从源头减少花屏类故障，降低车间频繁停机处置的频次。每日生产结束后清理示教器外壳粉尘，收纳时规整线缆避免大幅度弯折挤压，放置在远离焊机动力线路的干燥区域。每月定期插拔通讯插头清洁金手指，同步检查线缆表层有无破损折痕，提前更换老化线路，规避信号传输异常。升级控制柜系统固件前核对示教器匹配版本，杜绝程序不兼容引发的显示紊乱，规范日常操作减少瞬时电流冲击，稳定的日常养护可以大幅拉长两次设备检修的间隔周期，不用频繁启动维修相关作业，持续保障人机交互设备稳定可靠运行。
