安川机器人电源模块短路故障维修
时间:2026-06-05 点击: 来源:互联网 作者:匿名
简介：安川机器人控制柜内置电源模块承担整机电能转换与稳压供给工作，为伺服驱动、控制系统、信号回路提供稳定的电压输出。……

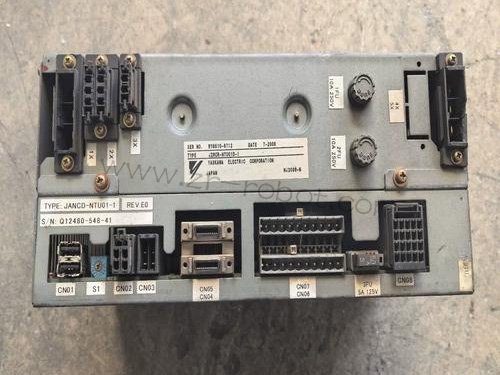

安川机器人控制柜内置电源模块承担整机电能转换与稳压供给工作，为伺服驱动、控制系统、信号回路提供稳定的电压输出。短路是电源模块较为棘手的硬件故障类型，区别于常规老化、压降异常等问题，这类故障发作速度快，容易触发设备自保停机，直接中断自动化生产流程。多数短路问题不会自行恢复，反复上电尝试启动设备，容易扩大硬件损伤范围。合理的安川机器人维修介入可以及时止损，控制故障波及范围，让设备快速回归正常运行状态。
电源模块短路故障分为瞬时偶发短路与持续性硬件短路两种状态，不同故障类型的现场表现存在明显差异。瞬时短路多为外部工况临时异常导致，设备断电静置后可短暂恢复上电，运行过程会不定时触发跳闸、断电重启。持续性短路属于硬件实质性损坏，设备无法正常上电，合闸瞬间即刻触发保护锁定，柜体内部可闻到轻微焦糊气味。安川机器人维修作业需要先区分短路类型，再开展针对性的检测修复工作，避免无效作业浪费工时。
外部线路破损与接线异常，是引发电源模块输入端短路的主要诱因。机器人长期往复运动，控制柜外接供电线路、内部排线长期摩擦挤压，线缆外皮容易出现破损老化。车间潮湿环境会让裸露线芯发生搭接，火线与零线、地线出现间接导通，形成供电端短路。接线端子松动、线芯外漏过长、误接线路等不规范布线行为，也会提升短路故障的发生概率，这类外部线路问题，是现场安川机器人维修首要排查的重点。
模块内部电子元件击穿，会造成不可逆的持续性短路。电源模块内部整流桥、滤波电容、稳压管、功率芯片等核心元件，在电压骤升、电流过载的工况下容易被击穿损坏。元件击穿后会形成直通导通状态，破坏电路原有运行逻辑，让模块丧失稳压供电能力。车间电网不稳定、设备长期带载过载运行，都会持续增加元件击穿的概率，出现这类内部硬件损坏，只能通过拆解更换配件的维修方式解决问题。
粉尘堆积与受潮漏电，会诱发电路板微短路故障。工业生产场景中的金属粉尘、细微碎屑容易进入控制柜内部，长期附着在电源模块电路板表面，会形成细微导电通路。空气湿度偏高时，电路板引脚、焊盘位置会产生轻微爬电现象，引发间歇性微短路。这类隐性短路故障没有固定发作规律，时发时停，常规巡检难以察觉，长期放任会逐步演变为硬短路故障，增加后续维修难度。
散热失效引发的元件过热击穿，也是短路故障的重要成因。控制柜散热风扇积灰卡顿、散热孔堵塞，会导致箱体内部热量堆积。电源模块持续高温运行，电子元件耐受性能持续下降，内部电路参数发生偏移，高温状态下极易出现局部击穿短路。故障多集中在夏季高温时段或长时间不间断量产的工位，日常运维中忽视散热养护，会大幅提升短路故障的出现概率。
电源模块短路故障具备一定的连锁危害，不止局限于模块本体损坏。短路瞬间产生的瞬时大电流，会冲击控制柜内部主板、伺服驱动板、信号板卡等配套元件，造成二次电气损伤。轻微冲击会引发程序错乱、信号异常，严重时会造成多板块硬件烧毁，大幅提升设备修复成本。及时处理短路隐患，开展基础维修养护，能够有效规避连带性设备损坏问题。
排查安川机器人电源模块短路故障，需要遵循断电静置、外部排查、内部检测的安全流程。作业前切断设备总电源，等待电路电荷完全释放，规避带电检测造成的人身安全隐患与设备二次损伤。先全面检查外接供电线路、柜体内部排线、端子接线状态，排查线缆破损、线路搭接、接线错误等外部问题，清理电路板表面堆积的粉尘污垢，消除环境因素引发的微短路问题，简化整体维修排查步骤。
安川机器人维修排除外部诱因后，开展电源模块解体检测。将模块从控制柜拆解分离，直观观察电路板状态，查看是否存在焊盘烧黑、线路熔断、元件鼓包炸裂等可视损伤。借助专业检测仪器测量各电路通断、元件参数，定位击穿、失效的电子配件，逐一完成拆焊、更换与补焊作业。修整电路板老化线路，加固虚焊焊点，恢复电路导通的稳定性，完成核心的硬件维修工作。
修复完成后的电源模块，需要进行独立通电测试与整机联调。先脱离机器人主机做单独供电测试，检测电压输出状态、电路通断情况，确认无短路复发迹象。再将模块装回控制柜，进行整机空载上电、轴点动运行测试，观察设备上电状态、系统报错信息，核验模块带载运行的稳定性，确保故障完全消除，设备各项功能恢复正常。
常态化的设备运维管理，能够有效降低电源模块短路故障的发生频次。定期清理控制柜散热结构与电路板粉尘，检查线路外皮完整状态与端子紧固情况，及时更换老化破损线缆。针对电网波动较大的工位，可加装稳压装置缓冲电压冲击，规避瞬时高压击穿元件。规范设备运行工况，减少长期满负荷不间断运行，延缓电子元件老化速度，减少后续安川机器人维修投入，保障安川机器人产线长期稳定运行。
