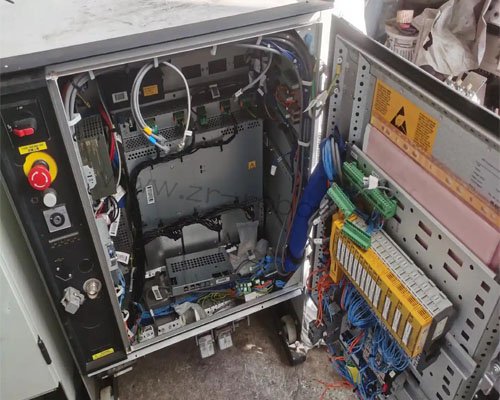

Panasonic松下焊接机器人控制柜维修
时间:2026-04-29 点击: 来源:互联网 作者:匿名
简介：在各类焊接生产场景中，Panasonic松下焊接机器人的高效性和稳定性得到广泛认可，而控制柜作为机器人的核心控制中枢，承载着焊接参数调节、信号传输、动作指令下达等关键功能，其运行状态直接关系到焊接作业的正常推进和焊接质量的稳定性。……
在各类焊接生产场景中，Panasonic松下焊接机器人的高效性和稳定性得到广泛认可，而控制柜作为机器人的核心控制中枢，承载着焊接参数调节、信号传输、动作指令下达等关键功能，其运行状态直接关系到焊接作业的正常推进和焊接质量的稳定性。焊接车间普遍存在粉尘多、温度高、振动频繁的问题，再加上长期高负荷运行，控制柜内部的电源模块、驱动器、I/O接口板等核心部件易出现老化、损坏，同时电压波动、线路接触不良等因素也会引发各类故障，导致机器人停机，影响生产进度。松下焊接机器人控制柜维修与单一部件维修不同，其故障关联性强、涉及面广，需结合故障实际表现，通过实操检测锁定问题核心，规范开展修复操作，才能快速恢复设备正常运行，降低生产损失。
维修松下焊接机器人控制柜，首要任务是精准识别故障表现，这是快速定位故障根源的关键。不同类型的故障，其外在表现有着明显区别，无需复杂检测即可初步判断排查方向。控制柜通电后无任何反应，面板指示灯不亮，机器人无法启动，大概率是外部供电异常或内部电源模块、保险丝出现问题；若通电后指示灯正常亮起，但机器人无法执行动作，焊接参数无法调整，多是通讯链路中断或I/O接口模块故障；运行过程中频繁报警停机，甚至能闻到焦糊味、触摸部件有明显过热，多与散热系统失效、驱动器故障或线路短路相关。维修时需先全面观察这些异常表现，结合车间生产环境和设备运行时长，初步划定故障范围，避免盲目拆解导致核心部件受损。
开展维修操作前，必须做好安全防护和前期准备工作，这是保障维修安全、避免二次故障的基础。松下机器人维修前需彻底切断控制柜总电源，关闭车间对应供电开关，悬挂警示标识，等待控制柜内部电容完全放电，防止触电事故发生。操作人员需全程佩戴防静电手环，工作台铺设防静电垫，避免静电击穿内部精密电子元件。同时，需准备好绝缘螺丝刀、万用表、示波器、压缩空气枪等专用维修工具，提前备份控制柜内的焊接程序和系统参数，防止维修过程中数据丢失，避免后续生产调试出现麻烦。
外部供电异常是引发控制柜故障的最常见原因，也是松下机器人维修排查的首要重点。先检查车间外部供电线路，用万用表测量控制柜进线端子的三相电压，确认电压符合设备额定标准，无电压不足、三相缺相或剧烈波动等问题，这些情况都会导致控制柜无法正常启动。随后检查车间空气开关和控制柜内部保险丝，若空气开关跳闸，需先排查过载、短路等诱因，确认无异常后再复位；若保险丝熔断，需用万用表检测对应回路是否存在短路隐患，更换与原厂规格一致的保险丝，严禁使用非标配件替代，避免引发更严重的故障。
外部供电无异常时，再深入排查控制柜内部电源模块。电源模块是控制柜的“供电心脏”，负责将外部电压转换为各部件所需的工作电压，其损坏会直接导致控制柜瘫痪。观察电源模块表面，若出现电容鼓包、线路烧蚀、发黑等痕迹，说明模块已损坏；用万用表测量模块输出电压，若输出电压为零或波动超出正常范围，需更换同型号原厂电源模块，更换后再次测量电压，确保供电稳定，为后续排查奠定基础。
通讯与I/O接口故障会直接影响机器人的动作响应和参数调控，也是控制柜维修的重点内容。先检查控制柜与机器人本体、示教器之间的通讯线缆，查看线缆是否有磨损、弯折、破损等情况，接口处是否存在松动、氧化现象，用无水酒精擦拭接口针脚，重新插紧并锁紧卡扣，若线缆破损严重，需更换同规格通讯线缆。通过示教器的诊断功能，逐一测试I/O接口的信号传输状态，若某一接口无信号响应，可能是I/O模块对应通道损坏，需更换I/O模块并重新配置参数；若通讯模块指示灯显示异常，可通过替换备用模块的方式，快速验证故障点，确保通讯链路通畅。
散热不良和驱动器故障，是导致控制柜运行中报警停机的主要诱因，需结合设备运行状态精准排查。控制柜内的散热风扇、散热片若积尘过多、被油污覆盖，会导致驱动器、主控制器等大功率部件散热不畅，温升过高触发过热保护，引发停机报警。松下机器人维修时用压缩空气枪轻轻吹扫散热风扇和散热片上的粉尘，用酒精擦拭散热片表面油污，若风扇转速不足、无法正常运转，需及时更换并测试，确保散热通道畅通。
驱动器作为控制机器人关节运动的核心部件，其故障会导致机器人动作卡顿、焊接电流异常。用示波器检测驱动器输出信号，若信号波动过大或无输出，需检查驱动器与电机之间的连接线路，排查电机绕组是否存在短路问题；若驱动器内部元件损坏，需更换原厂驱动器，更换后重新校准焊接参数，确保机器人动作精准、焊接电流稳定，符合生产工艺要求。
程序与参数异常引发的故障，需依托系统诊断功能有序修复，避免盲目操作造成更大损失。若机器人出现动作紊乱、焊接参数无法保存，多是程序丢失或参数设置错误，可通过之前备份的文件恢复程序和参数；若未备份，需导入原厂基础程序，结合生产工艺重新调试参数。若系统文件损坏导致控制柜无法正常加载，需连接电脑上传系统镜像，重装系统前务必再次确认参数备份，防止数据丢失。部分参数误设会导致机器人与外部设备无法正常通讯，需对照设备手册，重新调整通讯协议和参数，确保适配生产需求。
维修操作的规范性，直接影响修复质量和设备后续运行稳定性。拆解控制柜侧板时，力度要均匀，做好线路和部件的标记，防止装配时出现错位；拆卸核心部件时，使用专用工具，避免用力过猛导致部件损坏。更换配件时，必须选用Panasonic原厂指定规格的产品，禁止混用不同型号配件，装配过程中规范排布线缆，避免线缆与散热风扇、运动部件发生干涉。松下机器人维修完成后，按原装配顺序还原所有部件，检查接线端子是否紧固，密封好控制柜侧板，防止粉尘、水汽进入内部。
故障修复后，需通过分阶段测试验证松下机器人维修效果，确保控制柜运行稳定。首次上电仅接通控制电源，观察面板指示灯是否正常，测量各模块供电电压，确认无异常后再接通主电源。启动机器人系统，检查示教器无报警提示，测试焊接参数调控、信号传输是否正常，单轴点动机器人，确认动作响应顺畅。模拟生产场景，让机器人连续运行30分钟以上，全面排查潜在故障，验证焊接精度和运行稳定性，确认故障彻底排除后，再投入正常生产。
