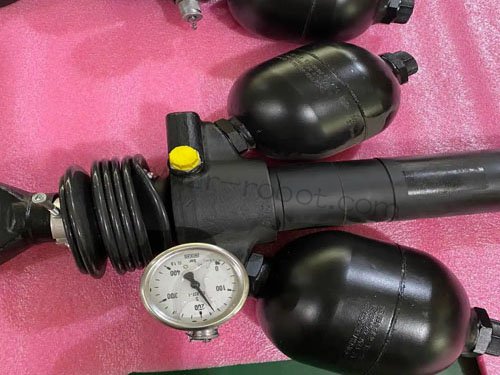

安川机器人平衡缸压力不稳定维修
时间:2026-06-23 点击: 来源:互联网 作者:匿名
简介：安川六轴工业机器人大臂关节配备氮气储能式平衡缸，依靠缸内恒定氮气压力抵消机械臂大臂自重，分担二轴伺服电机承载负荷，让机器人大臂抬升、下落、角度摆动过程运行更加平顺。……
安川六轴工业机器人大臂关节配备氮气储能式平衡缸，依靠缸内恒定氮气压力抵消机械臂大臂自重，分担二轴伺服电机承载负荷，让机器人大臂抬升、下落、角度摆动过程运行更加平顺。稳定的缸内压力可以降低伺服电机输出扭矩，减少关节减速机磨损，保障机器人空载与带载切换时轨迹无抖动。平衡缸压力出现波动偏差，不会直接触发硬性停机报警，但机器人运行异常会逐步显现，也是现场安川机器人维修中容易被误判为伺服负载故障的常见问题，错误维修伺服系统无法解决设备本体抖动与轨迹偏移问题。
平衡缸压力不稳定有着专属的运行特征，故障变化完全跟随机器人大臂姿态改变，区别于电路、机械负载类故障。机器人大臂处于水平中位姿态时，系统显示压力数值处于标准区间，设备运行无明显异常；大臂抬升至高位极限角度，压力数值快速超出上限，大臂回弹力度过大，运行轨迹向上偏移；大臂下落至低位姿态，压力数值快速跌落低于标准值，大臂下沉无力，运行过程出现明显卡顿抖动。同一台机器人不同姿态下压力差值持续拉大，是平衡缸压力失衡最直观的判定依据。
现场工况下压力波动分为外在传感管路波动和缸体本体内在压力衰减两类，两类问题表现相近，维安川机器人修处理方式完全不同。外在问题集中在压力检测传感组件、外接高压管路、管路接头密封位置，属于外部附属部件故障，无需拆解平衡缸本体即可完成维修。内在问题来自缸体内部油封磨损、氮气缓慢渗漏、蓄能腔压力衰减，属于缸体本体密封老化问题，需要泄压拆机更换密封配件并重新补压，两种故障需要提前区分，避免过度拆机维修。
外接高压管路渗漏与接头密封失效，是压力间歇性波动的主要外部原因。机器人二轴长期往复转动，连接平衡缸的高压气管跟随关节反复弯折，管路内壁出现细微裂纹，高压氮气缓慢渗漏。管路接头密封垫圈长期受压老化，密封贴合度下降，静态静置时渗漏量微弱，动态摆动时缝隙扩大，压力快速下降。这类渗漏属于慢漏故障，日常静态点检难以发现，只有机器人动态运动时压力波动才会清晰体现，加大现场安川机器人维修前期排查难度。
压力传感器信号漂移会造成假性压力不稳，实际缸内氮气压力无变化，系统采集数据出现偏差。平衡缸内置压力传感器长期处于高压工作环境，加上车间电磁干扰、温度冷热交替变化，传感器内部采样参数发生偏移，传输至控制柜的压力数据忽高忽低。安川机器人维修过程中直接读取系统压力数据容易产生误判，需要外接独立机械式压力表实测缸内真实压力，区分真实压力衰减和信号数据假性波动。
平衡缸内部密封件老化失效是压力持续性下降的核心内因，也是维修工作量最大的故障类型。缸体内部活塞油封、端盖密封环长期承受高压氮气挤压，伴随机器人常年不间断姿态变换，密封橡胶逐步硬化、失去弹性，活塞往复运动时出现内部串气。氮气从高压腔缓慢流向低压腔，整体储能压力持续降低，无论机器人处于何种姿态，整体压力始终低于出厂标准，伺服电机负载持续升高，关节运行发热明显加剧。
开展安川机器人维修作业前，必须执行平衡缸专项泄压安全规范，高压氮气储能腔体存在极高内部压力，违规拆解极易引发安全事故。将机器人大臂回归标准原点姿态，固定机械臂防止自由摆动，切断机器人总电源，等待整机余电释放完成。使用专用泄压接头缓慢释放缸内残余高压氮气，全程控制泄压速度，禁止快速泄压导致缸体内部结构冲击损伤，确认压力表数值归零后，再开展后续拆机与检修工作。
针对管路渗漏与接头密封故障维修，直接更换老化弯折的高压氮气软管，统一更换全部管路接头密封铜垫，杜绝微小缝隙造成慢漏。安装完成后对接测压设备做保压测试，保持机器人静止姿态静置三十分钟，观测压力表数值变化，数值无回落即可判定外部管路维修合格。
针对传感器数据漂移故障维修，无需拆解平衡缸机械结构，通过机器人控制柜后台校准压力信号参数，修正采样偏差。参数校准后依旧存在数据波动，直接更换同型号原装压力传感器，重新固定传感安装位置，做好线路屏蔽防护，降低车间电磁干扰对传感信号的影响，保证系统压力显示与实际缸内压力完全一致。
内部密封件损坏引发的本体压力衰减，需要拆解平衡缸总成更换全套密封组件。平稳拆下平衡缸固定螺栓，分离缸筒与活塞结构，清理腔体内部残留杂质与老旧润滑油脂，更换全部油封、防尘圈、端盖密封环等易损密封配件。密封件装配完成后，均匀涂抹专用高压润滑脂，保证活塞运动顺畅，减少密封件运行磨损，复位平衡缸整体机械结构并按标准扭矩锁紧螺栓。
密封维修完成后按照原厂工艺标准充入高纯氮气，完成压力标定。结合现场环境温度匹配对应标准压力数值，分两次缓慢充入氮气，避免一次性高压充气冲击缸体内部结构。充气完成后保持机器人多姿态静置保压，核对高位、中位、低位三种姿态下压力差值，将姿态压力差控制在设备允许误差范围之内。
安川机器人维修完成后开展全行程动态压力复测，模拟机器人实际生产运行姿态，连续往复摆动大臂，实时监测压力变化曲线。全程压力波动范围符合出厂标准，大臂运行无抖动、无下沉回弹异常，伺服电机负载电流回归正常区间，关节运行温度恢复常态，即可确认安川机器人维修全部达标。
结合故障成因优化日常保养与程序编程，降低平衡缸压力故障复发概率。定期对高压管路做保压检漏，提前更换老化管路与密封垫圈；编程过程避免机器人大臂长时间停留在极限高低姿态，减少平衡缸单侧持续高压负荷；年度保养时检测缸内氮气压力，按需补充氮气，维持腔体储能稳定性。
安川机器人平衡缸压力不稳定大多由外部慢漏、传感信号偏差、内部密封老化三类问题引发，故障表象相似但维修方案差异较大。依托实测压力区分真假压力波动，由外至内分层开展安川机器人维修作业，配合精准氮气充压与姿态压力校准，可以彻底解决大臂抖动、轨迹偏移、伺服负载过高等连锁问题，还原平衡缸原始平衡助力性能，减轻伺服电机运行负荷，提升机器人整体运行稳定性与定位精度。
