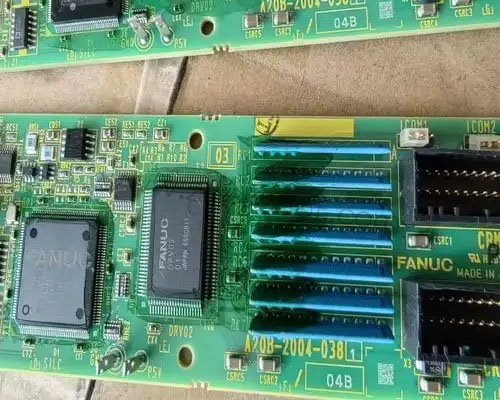

发那科机器人IO板短路故障维修
时间:2026-06-18 点击: 来源:互联网 作者:匿名
简介：发那科机器人IO板承担整机输入输出信号传输工作，对接工位传感器、夹具电磁阀、外部安全信号以及上下游联动设备，是机器人和外围自动化设备信号交互的核心载体。……
发那科机器人IO板承担整机输入输出信号传输工作，对接工位传感器、夹具电磁阀、外部安全信号以及上下游联动设备，是机器人和外围自动化设备信号交互的核心载体。板卡长期外接24V直流低压信号，车间线路磨损、接线失误、粉尘凝露以及后端负载漏电，都会引发板卡局部短路，直接触发PMC报警、IO信号全部失联、板卡保险熔断等问题，机器人无法接收外部启停指令，整条产线直接停滞。发那科机器人维修需结合外部分离检测法区分内外短路源头，才能高效稳妥完成IO板短路故障维修。
现场运维人员遇到IO板报警后，大多直接断电更换板卡保险或是整块更换IO板，没有区分外部线路短路和板卡本体短路，无形中增加不必要的配件成本，做好外接线路剥离检测，能够大幅降低后续维修工作量。机器人外接信号线长期跟随机械臂往复运动，线缆外皮反复弯折破损，正负极线路直接接触，或是后期加装工装时接线极性接反，短路电流会直接回流至IO板信号端口。这类外部诱因造成的短路，板卡核心电路大多完好，切断外部故障线路即可恢复设备运行，无需拆解板卡内部元件。
控制柜内部密闭环境带来的导电杂质堆积，是IO板间歇性短路的主要诱因，这类隐性故障排查难度更高，也更容易被运维人员忽视，需要细致检测才能支撑发那科机器人维修工作。焊接车间烟尘、机床加工金属微尘落在IO板针脚、贴片元件与铜箔线路之间，会形成细微导电通道，静置冷却时导电通道断开，设备运行无异常；板卡通电升温后空气湿度变化，凝露附着在杂质表面，线路绝缘性能下降，随即出现瞬时短路报错。故障随机发作，重启设备后短暂恢复正常，很难通过单次检测锁定故障位置。
瞬时电网浪涌冲击会击穿IO板内部信号光耦与保护电阻，形成永久性硬件短路，故障表现为上电立刻熔断板载保险，设备无法完成信号自检。车间周边大功率设备启停产生电压脉冲，没有浪涌防护的信号回路无法抵消高压冲击，弱电芯片直接击穿导通，形成固定短路回路。肉眼可观察到板卡局部元件发黄发黑，这类硬性电路损伤无法通过清洁线路解决，需要针对性更换损坏元器件，属于难度较高的板卡维修场景。
正式拆机检测之前必须执行完整断电余电释放流程，控制柜内部电容留存余电，带电插拔排线会扩大板卡故障范围，规范前期操作是保障发那科机器人维修安全的基础。关闭机器人总电源后静置数分钟，等待强弱电回路电容完全放电，依次拔下IO Link通讯排线、24V供电端子线以及所有外部信号接线，同时做好线路标记，避免复位安装时出现接线错乱。全程佩戴防静电手环，人体静电足以损伤板卡微型贴片元件，诱发二次短路故障。
第一步采用外部剥离排查法，空载单独给IO板供电，不接入任何外部传感器与执行器线路，观察板卡报警指示灯与保险状态。空载状态下板卡依旧报警、保险持续熔断，说明短路故障存在于IO板本体内部；空载运行完全正常，接入外部线路后立刻报错，说明故障全部来自后端外接线路。该方法可以快速划分故障区域，不用逐点测量全部信号通道，有效缩减发那科机器人维修时长。
针对外部线路短路故障，借助万用表电阻档逐根测量信号线对地阻值，阻值趋近于零的线路即为短路回路。排查线缆弯折磨损位置、端子排挤压破皮位置，修复破损线缆绝缘层，更换彻底断裂老化的信号线缆，重新规范对接端子接线，杜绝正负极误接情况。处理完成后复测线路绝缘阻值，数值回归标准区间后再重新对接IO板端口，彻底消除外部短路诱因。
针对粉尘凝露引发的板卡表面微短路，无需更换任何电子元件，深度清洁板卡即可解决故障，属于最简单直观的板卡维修方式。使用无水乙醇均匀擦拭板卡全部针脚、贴片元件、板载保险座以及铜箔线路，清理缝隙深处沉积的金属粉尘与水汽，擦拭完成后放置通风处自然风干，确认板面无液体残留后再通电测试。清洁完成后板卡绝缘能力恢复，间歇性短路问题可以完全消除。
对于元件击穿导致的板卡本体硬性短路，结合板卡报警点位定位损坏元件，重点检测输入侧保护电阻、信号光耦以及板载稳压芯片。使用恒温焊台拆除烧毁发黑的元件，匹配同规格原厂配件完成焊接，焊接过程控制温度与时长，避免高温灼伤周边完好电路。元件更换完成后全面复测板卡供电回路与信号回路阻值，确认无残留短路点位再进行装机，把控维修质量。
整机修复之后采用分段上电测试模式，先空载测试板卡运行状态，再逐路接入外部信号线路，最后联动机器人整机运行。依次查看系统PMC报警界面、IO信号监控界面，核对全部输入输出点位信号是否正常收发，观察板卡指示灯是否稳定亮起，不存在瞬时报警跳转。分步测试可以提前发现隐蔽残留故障，避免设备直接量产运行出现突发停机。
结合发那科IO板结构特点制定日常防护方案，从运行环境和接线规范两方面降低故障复发概率，减少车间发那科机器人维修频次。控制柜通风口加装防尘滤网，阻隔金属粉尘进入柜内堆积板卡；所有外部信号线路加装浪涌保护端子，抵御电网电压脉冲冲击；定期巡检信号线外皮完好度，及时更换老化破损线缆。标准化日常运维可以有效规避IO板短路高发诱因，保障机器人信号传输持续稳定，保障自动化产线平稳运行。
