安川机器人DX200控制柜常见故障维修
时间:2025-09-01 点击: 来源:互联网 作者:匿名
简介：安川机器人 DX200 控制柜是设备指令处理、供电分配与信号交互的核心，常见故障表现为启动无响应、报错代码频繁、驱动器报警或通讯中断，多由供电不稳、模块过热、接线松动或程序异常引发。……

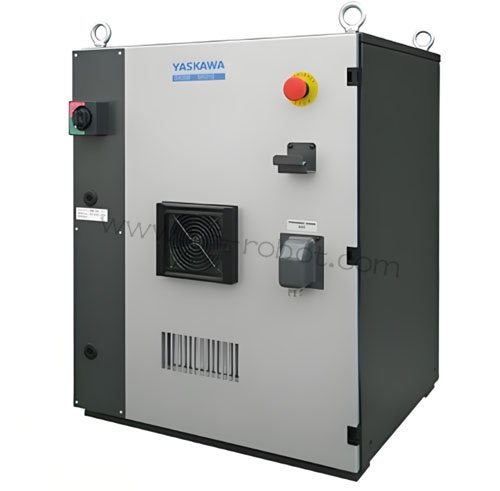

安川机器人 DX200 控制柜是设备指令处理、供电分配与信号交互的核心，常见故障表现为启动无响应、报错代码频繁、驱动器报警或通讯中断，多由供电不稳、模块过热、接线松动或程序异常引发。维修需贴合控制柜 “高密度电气集成” 特性，避免盲目拆解导致元件损坏，优先通过故障现象定位问题范围。安川机器人维修的关键，在于 “先外部排查，再内部检测”，通过逐步验证缩小故障源，确保维修后控制柜能稳定适配机器人全流程作业。
启动无响应故障的维修需先聚焦供电链路。断开控制柜总电源，用万用表测量输入电源线的电压，对比技术手册标注的额定范围，电压无输出或波动过大时，需检查工厂供电回路的断路器与接触器，确认是否存在跳闸或接触不良；打开控制柜柜门，检查内部主电源模块的指示灯状态，若指示灯不亮，需清理模块表面粉尘，复紧模块与电源线的连接端子，端子氧化处用细砂纸轻轻打磨，再涂抹导电膏增强接触性能。若电源模块出现烧灼痕迹，需更换同规格模块，避免因供电问题持续损伤其他电气元件。供电排查能解决约 35% 的启动故障，减少无效拆解。
报错代码故障的维修需结合代码含义定位。DX200 控制柜显示屏出现报错代码时，需先记录代码内容（如 “SRVO-001”“ALM-005”），通过安川专用手册查询代码对应的故障类型 —— 若为 “驱动器过热” 报错，需检查驱动器散热风扇是否卡滞、散热片是否积尘，清理风扇与散热片后，通电观察温度是否下降；若为 “通讯异常” 报错，需检查控制柜与机器人本体的通讯线缆，拔插线缆接头并清理针脚氧化层，线缆破损时需更换专用屏蔽线缆，确保信号传输稳定。维修过程中需避免频繁断电，防止程序数据丢失，必要时先通过示教器备份关键参数。代码解读是快速定位故障的核心，需熟练掌握常见代码含义。
模块故障的维修需做好静电防护。佩戴防静电手环，拆卸控制柜内疑似故障的模块（如伺服驱动器、IO 模块），观察模块表面有无电容鼓包、芯片烧灼痕迹，电容鼓包需更换同型号元件，焊接时控制电烙铁温度，防止高温损伤周边电路；用万用表测量模块供电引脚的通断状态，若存在断路，需检查内部线路是否虚焊，虚焊点用热风枪补焊修复。更换新模块时，需确保型号与原模块一致，安装后按技术手册要求进行参数初始化，避免模块与系统不兼容导致新故障。模块检测需使用精准测量工具，避免误判造成安川机器人维修成本增加。
程序与参数异常故障的维修需注重数据保护。若控制柜出现 “程序读取失败” 或 “参数错误” 报错，需先通过示教器尝试恢复出厂参数，恢复前需备份当前程序与参数，防止有用数据丢失；若恢复出厂参数后故障仍存在，需检查程序存储模块，用专用设备读取模块数据，确认数据是否损坏，数据异常时需重新烧录标准程序。安川机器人维修后需执行程序校验，调用简单测试程序，观察机器人动作是否符合预期，参数偏差时需微调至技术手册标准值，确保程序与参数适配当前作业需求。数据保护是程序类故障维修的前提，不可忽视。
维修后功能验证需全面覆盖。将模块与线缆重新安装，按拆解相反顺序紧固螺丝，通电后观察控制柜各指示灯状态，正常情况下应无报错灯亮；通过示教器控制机器人执行空载运行，监测各轴电流、转速等参数，确保与维修前正常数据一致；测试控制柜与外部设备（如上下料机构）的通讯，发送简单控制指令，确认信号交互无延迟或中断。验证过程中若出现新故障，需重新检查对应维修环节，排除安装疏漏或元件适配问题。功能验证能有效避免维修后隐患残留，保障设备稳定运行。
安川机器人 DX200 控制柜维修需结合故障频率调整维护周期 —— 若频繁出现模块过热，需增加控制柜散热风扇清理频率；若通讯故障反复，需定期检查通讯线缆与接头状态。通过规范的维修操作，能快速解决常见故障，恢复控制柜核心功能，减少因设备停机造成的生产损失，适配各类工业作业场景的需求。
