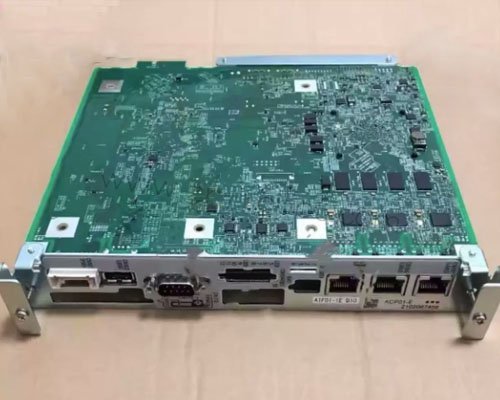

YASKAWA安川机器人JANCD-ACP01-E CPU基板

JANCD-ACP01-E CPU基板是安川YRC1000系列机器人控制柜的核心主控硬件，承载整机系统运算、运动指令解析、数据存储与模块总线调度的核心工作，是保障机器人轨迹运行、伺服联动、程序执行的关键载体。整套机器人的焊接搬运、点位运动、逻辑控制、信号交互等所有作业动作，都需要依托这款基板完成数据运算与指令下发，基板运行状态直接决定设备启停稳定性与作业精度。相较于普通功能板卡，CPU基板集成高密度运算芯片、稳压单元、存储模块与总线接口，长期处于高频运算、持续通电的工况环境，更容易受车间环境、电气波动与元件老化影响出现隐性故障，这类问题的精准安川机器人维修是保障设备稳定运行的关键，基板异常会直接造成系统启动异常、程序报错、设备停机等问题，对自动化产线连续生产造成直接影响。



结合YRC1000控制柜的硬件架构特点，JANCD-ACP01-E基板的工作模式具备全天候、高负荷、高精度的运行特征，对工况环境与供电质量有着严苛要求。设备量产作业期间，基板始终保持不间断运算状态，持续处理伺服反馈数据、外部IO信号、轨迹规划参数与系统运行日志，板载元件长期处于通电发热状态。车间环境中的粉尘堆积、空气湿气、设备震动等因素，会逐步侵蚀基板表层电路与精密贴片元件，改变电路运行参数，这类环境隐患也是日常安川机器人维修需要重点排查的内容。电气回路中的瞬时电压浪涌、静电积累、供电不稳等问题，会直接冲击核心运算芯片与稳压模块，造成元件性能衰减，逐步引发各类软性故障与硬性损伤。



基板故障的现场表现具备多样化、渐进式特点，不同损伤位置对应的故障现象存在明显区别。轻微性能衰减多表现为系统运行卡顿、程序执行延迟、偶尔弹窗报警，重启设备后可短暂恢复正常，故障隐蔽性较强，日常点检难以捕捉，容易错失早期维修的最佳时机。中度损伤会出现系统参数丢失、总线连接失败、示教器通讯异常、伺服驱动匹配失效等问题，设备无法正常完成初始化自检。严重硬件损伤会直接导致设备无法上电、黑屏无响应、系统彻底瘫痪，完全丧失作业能力。故障渐进发展的特性，让多数基板问题从初期微小隐患逐步演变为彻底损坏，增加维修难度与更换成本。



车间工况环境侵蚀是JANCD-ACP01-E基板出现早期故障的主要诱因。控制柜密封防护不足时，焊装粉尘、金属细微颗粒会随气流进入柜体，长期堆积在基板芯片、电容与线路表层，形成微导电介质，干扰微弱控制信号传输，造成数据解析异常。空气湿度过高的生产场景，基板金属触点与电路线路容易出现氧化受潮，引发微漏电、信号漂移等问题，破坏系统运算精度，这类隐性问题需要依托细致的维修手段才能彻底清除。设备长期高频运行产生的持续震动，会造成基板插槽松动、贴片元件虚焊脱焊，让原本稳定的电路连接出现间歇性断开，诱发随机故障。

电气负荷波动与元件自然老化，是基板不可逆损伤的核心原因。基板搭载的电解电容、稳压电阻、运算芯片等精密元件，存在固定使用寿命，长年不间断通电运行会出现电容容量衰减、漏电率上升、芯片运算性能下降等问题。电网波动、设备启停冲击、接地不良引发的电压不稳，会持续加重元件负荷，加速老化进程，定期检测可以提前预判隐患，减少大规模安川机器人维修作业频次。板载供电稳压单元失效后，输出电压精度偏移，无法为核心芯片提供标准工作电压，会进一步引发运算错乱、数据存储异常、系统自检失败等连锁问题，形成恶性循环损伤。



总线交互异常与数据链路故障，属于基板排查难度较高的隐性问题，对从业人员的安川机器人维修经验与检测能力有着较高要求。JANCD-ACP01-E基板需要持续与伺服驱动、IO模块、示教终端、外置存储单元完成实时数据交互，总线接口针脚氧化、线路虚接、协议适配错乱，都会中断数据传输。基板本身运算逻辑紊乱、底层固件数据异常，也会导致设备无法识别各功能模块，出现联动失效、程序无法调用、轨迹参数加载失败等问题。这类故障无明显硬件烧蚀痕迹，常规目视检查无法定位问题，需要依托专业设备检测电路参数与总线通讯状态才能锁定故障点位。



针对基板故障的检测维修，需要遵循精密硬件检修规范，杜绝盲目拆机造成二次损伤。设备完全断电并释放残余电量后，有序拆卸控制柜面板，平稳取出CPU基板，避免拉扯周边连接线束与插槽。先完成基础外观检测，排查基板表层烧蚀、发黑、鼓包、线路断裂等显性损伤，清理板面堆积粉尘与氧化杂质，恢复基板洁净状态。借助专业检测仪器测量各回路通断、元件参数、芯片工作状态，精准区分故障点位，明确损伤类型为元件老化、电路虚焊、芯片失效或总线接口损坏。



针对性修复作业围绕元件更换、电路补焊、参数校准三大核心环节开展。对容量衰减、漏电失效的电解电容，阻值偏移的稳压贴片元件，采用同规格原厂配件精准替换，严格把控焊接温度与焊接时长，避免高温损伤周边精密结构。对虚焊、脱焊的芯片引脚与接口焊点，做精细化补焊加固，修复断裂的细微铜箔线路。针对总线接口氧化、针脚形变问题，打磨清理氧化层，校正针脚位置，恢复数据传输稳定性，保障各模块通讯链路通畅。



数据备份与系统适配校准，是基板维修后不可或缺的关键步骤。安川机器人维修作业前后完整备份系统程序、运动参数、总线配置与用户工艺数据，规避维修过程中数据丢失。硬件修复完成后，复位系统底层固件参数，重新匹配控制柜各模块通讯协议，完成整机总线握手适配。逐步核对伺服驱动参数、点位精度、运动逻辑，确保基板运算指令与设备执行动作精准匹配，消除参数错乱引发的运行异常。



安川机器人维修完成后需开展长时间稳定性试运行，验证基板修复质量。设备上电完成系统自检，观察整机启动流程顺畅度，排查报警弹窗、通讯失效、参数丢失等异常问题。空载状态下连续运行系统程序，频繁切换运动模式与作业工况，监测基板运算稳定性、数据传输精度与模块联动状态，全面核验维修后的设备运行性能。带载模拟量产工况持续作业，确认设备轨迹运行、伺服响应、程序执行完全正常，无随机故障复发。



日常精细化运维可以有效延缓基板老化速度，降低故障发生概率，减少突发维修带来的生产停滞问题。定期清理控制柜内部粉尘杂质，检查柜体密封状态，改善基板运行环境。常态化检测设备接地性能与供电电压稳定性，规避电气冲击损伤精密元件。定期备份系统核心数据，提前排查总线通讯异常、系统运行卡顿等初期隐患，及时处理微小故障苗头，保障安川机器人JANCD-ACP01-E CPU基板长期稳定运行，维持产线自动化作业的连续性与精准度。
