安川机器人DX200示教器开机无反应维修

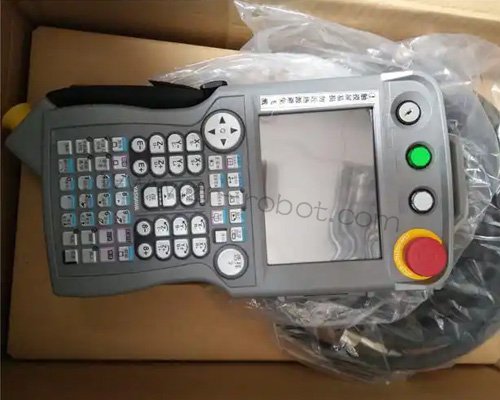

DX200配套示教器是整套焊接机器人的人机交互载体，焊缝轨迹编制、伺服参数调整、设备状态监控全部依靠该终端完成，通电之后整机无指示灯点亮、屏幕无背光、无任何启动动作，会直接中断车间自动化焊接作业流程。故障来源覆盖外部供电链路、一体通讯线缆、控制柜输出电源、示教器内部电源转换板、主控主板多个层级，单纯反复开关控制柜总电源无法解决硬件层面的断路、烧毁问题，只有按照外部线路隔离校验、供电参数检测、内部板卡分层检修、整机通电标定的完整流程开展规范安川机器人维修，逐层定位供电断点，才能完整恢复示教器启动功能。



依据通电后呈现的细微表象，能够快速划分故障轻重等级，缩减维修过程中需要覆盖的检测范围。接通控制柜总电源后示教器全程无任何灯光，轻晃拖拽线缆也无瞬时微光，属于完全断路类重度故障，断点集中在线缆芯线全断、控制柜示教器供电保险熔断、内部电源板输入回路烧毁；电源指示灯有极其微弱的闪烁，随即完全熄灭，静置片刻再次通电重复该现象，多为回路存在隐性短路，上电瞬间拉低电压触发保护；控制柜界面提示外设通讯异常，但示教器依旧无任何启动反馈，代表供电存在小幅压降，主板无法达到启动额定电压，通讯握手流程直接中断；更换完好线缆与同型号示教器交叉测试后故障转移，可直接判定外部配件损坏，无需拆解示教器本体开展深度安川机器人维修。



焊装车间持续存在的恶劣工况，会持续侵蚀示教器供电传输体系，长期缺失阶段性巡检会加速开机无反应故障爆发，增加维修投入的物料与工时成本。焊接作业飘散的导电金属粉尘、高温飞溅碎屑会顺着线缆插接端口缝隙渗入内部，插头金属针脚长期氧化增厚，形成较大接触电阻，24伏供电电压经过损耗后无法达到主板启动标准。拖拽一体线缆长期跟随变位机、机械臂大范围弯折扭转，内部多股供电信号线反复疲劳断裂，外皮破损后接触设备金属壳体形成短路回路，控制柜侧电源模块识别短路后自动切断输出，示教器失去动力来源。设备全天不间断连续运行，示教器内部电路板长期处于密闭高温环境，小型电解电容逐步出现容量衰减、鼓包漏液，电源转换回路稳压能力失效，无法为主控芯片提供稳定工作电压，最终整机无法完成上电启动。车间大功率焊接电源启停产生的瞬时浪涌，若控制柜接地防护不完善，会击穿示教器内部贴片保险，直接切断供电通路。

外部线缆与控制柜输出供电属于浅层故障点位，整套检测维修操作无需拆解示教器后壳，操作门槛低、处置耗时短。将机械臂调整至无应力松弛姿态，切断控制柜总电源并静置足够时长释放内部电容残余高压电量，拔下控制柜侧与示教器两端一体通讯供电线缆，使用无尘脱脂棉搭配专用触点清洁剂擦拭全部金属针脚，清除表层氧化层与粉尘堆积，重新锁紧卡扣螺丝保证插头完全贴合无松动。借助万用表分段测量线缆内部每一组供电芯线、信号芯线通断数值，电阻无穷大代表芯线完全断裂，绝缘数值低于标准区间说明外皮破损漏电，两类情况都需要更换原厂配套一体线缆。测量控制柜示教器专用输出端口电压，额定标准区间维持21.6至26.4伏，数值归零代表内部保险熔断，电压波动幅度超标则检修控制柜内部电源稳压元件，打磨松动接线端子并均匀涂抹导电膏加固锁紧，消除电压损耗带来的启动失效问题。交叉替换完好线缆与示教器完成对比测试，快速区分故障归属外部配件还是示教器本体，规避无效拆机带来的额外维修工时。



示教器内部电源转换板轻度损坏引发的开机无反应故障，仅需拆开外壳完成基础安川机器人维修，无需更换整套主控主板。松开示教器背部全部固定螺丝，使用塑料撬棒平缓分离前后壳体，全程禁止金属工具触碰电路板精密元件，依次断开屏幕排线、按键薄膜排线并做好对位标记，防止复原装配时接错线路。直观观察电源板贴片保险、滤波电解电容状态，出现熔断、鼓包漏液、发黑烧灼的元件全部替换同规格原厂配件，修复输入输出供电回路断路问题。电源稳压芯片出现虚焊、引脚氧化时，借助低温热风枪补焊松动触点，清理板卡表层堆积粉尘油污，恢复电压稳定转换能力。更换全部老化密封胶圈阻断粉尘水汽再次侵入腔体，复原壳体后短时通电观测指示灯点亮状态，验证基础供电回路恢复正常。



主控主板供电回路、存储备份单元不可逆损坏属于重度故障，整套安川机器人维修流程需要替换精密板卡配件，同步校正配套供电线路。拆解示教器内部组件后观察主板供电轨出现铜箔烧断、主控芯片烧灼、备份电池短路鼓包，仅更换电源板元件无法建立完整启动回路，完整拆除受损主板，选用匹配DX200机型全新主板对位装配，插接各类排线时控制拉扯力度，防止信号线二次断裂。同步检查电源转换板其余周边电阻、电感元件，参数偏移、外观存在烧痕的附属配件一并更换，清除板卡表层腐蚀残留，喷涂绝缘防护涂层阻隔车间导电粉尘再次侵蚀线路。装配完成后重新校准主板底层启动参数，更换亏电的备份储能电池，避免断电后底层配置丢失造成二次启动失效。



全部安川机器人维修工序结束后，执行多阶段通电校验，全方位验证开机无反应故障隐患彻底根除。接通控制柜电源，空载启动示教器全程观测指示灯稳定常亮，屏幕正常输出启动画面，完整跳转至操作主界面。连续开关机十余次重复测试启动稳定性，切换手动、自动、参数编辑三类操作模式，按键、触控功能响应灵敏无延迟。长时间保持通电运行两小时，监测示教器壳体温度平稳无异常升温，调取机器人焊接轨迹程序完成点位微调，通讯数据交互无中断、无瞬时黑屏。更换不同长度通讯线缆重复测试，各类工况下示教器均可正常上电启动，代表故障隐患完全消除，设备可移交产线投入焊接连续生产。



搭建标准化车间巡检养护流程，能够延缓示教器供电类故障出现周期，减少突发停机带来的维修损耗。每日生产结束后擦拭示教器线缆插头与外壳，清理接口缝隙堆积金属粉尘，杜绝针脚持续氧化增大接触电阻。定期检查拖拽线缆外皮磨损程度，出现深度折痕、开裂破损及时更换专用一体线缆，防止内部供电芯线断裂。控制车间工位粉尘扩散范围，减少飞溅碎屑附着示教器壳体缝隙，降低内部电路板元件受侵蚀概率。规范设备启停操作，避免长时间不间断满负荷运行造成电源板元件高温老化，提前排查线路虚接、供电波动等早期隐患，维持安川DX200焊接机器人示教器长期稳定上电启动运行。
