安川机器人伺服电机线圈烧坏维修

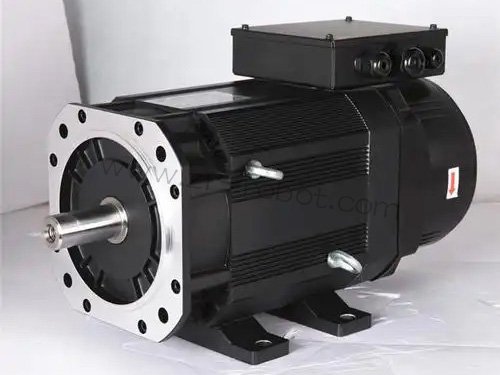

伺服电机是安川多系列工业机器人各轴动力输出载体，定子内部缠绕的多层漆包线圈承担电能向机械能转化的核心作用，线圈表层绝缘涂层隔绝相间、对地漏电，维持电机稳定的扭矩输出与闭环定位精度。焊接、重载搬运、冲压配套自动化工位长期持续高频启停，机械负载冲击、电网电气扰动、车间粉尘水汽侵蚀都会逐步损耗线圈绝缘结构，发展为匝间短路、相间击穿、整相绕组熔毁等不可逆损伤。设备出现线圈烧毁后，控制柜会持续弹出过流、绝缘异常报警，机械臂对应轴无法正常运转，机身外壳局部升温明显。多数产线运维人员直接更换整机快速恢复生产，没有完整追溯线圈烧毁的前置诱因，新电机投入短期又重复出现同类损坏，安川机器人维修需围绕故障分层溯源、绕组修复、工况整改三条主线推进，同步消除诱发线圈热损伤的外部条件。



安川机器人维修规避检测拆装时静电击穿尾部编码器精密传感元件。按下控制柜急停开关锁死伺服输出，完整记录故障发生时段机器人负载状态、持续运行时长与面板报警代码，切断车间总供电后静置足够时长释放驱动器母线电容残留高压。将故障电机从机械臂关节法兰完整拆解，平稳放置在接地防静电操作台，提前备好绝缘电阻测试仪、匝间冲击检测仪、高温浸漆设备、同规格耐温漆包线、绝缘衬纸与固化防护涂层，全程佩戴接地防静电手环，金属检测工具提前触碰接地金属构件释放静电，细微静电积累都会造成编码器信号芯片永久性损坏。



机械传动卡滞带来的堵转电流，是线圈局部单点烧蚀最主要的外部诱因，无需拆解定子绕组就能完成前置区分。机器人关节减速机内部润滑介质干结、金属碎屑堆积，齿轮啮合阻力大幅提升，电机启动瞬间电流突破额定上限，局部线圈持续过载升温，表层绝缘漆快速碳化形成匝间短路。关节轴承磨损卡滞、工装定位偏移产生运动干涉、平衡缸泄压失效，都会让电机长期处于半堵转运行状态，热量集中堆积在定子单侧绕组，缓慢灼烧绝缘层直至铜线熔断。脱开电机输出法兰与减速机连接，手动转动输出轴判断运转阻力大小，清理传动部位杂质、更换老化润滑介质、校正工装干涉点位，解除机械阻力源头，从前期工况层面降低线圈过载损毁概率，这一步前置排查能大幅简化后续维修的工作量。



车间集中供电线路的电压畸变与瞬时浪涌，容易造成三相线圈连片烧灼，属于电气回路层面的前置隐患。车间多台大功率焊机、冲压设备交替启停，产生瞬时高压脉冲浪涌，控制柜驱动器缺少完善的缓冲稳压回路，高压脉冲直接传导至电机三相绕组，击穿线圈表层绝缘涂层。拖链内部动力线缆长期往复弯折，外皮磨损后相线轻微对地漏电，持续异常电流逐步灼烧线圈端部绕组；线缆接线端子长期震动氧化，接触电阻升高形成局部发热点，热量顺着导线传导至电机内部线圈端部，诱发连片绝缘损坏。断开电机全部动力接线，单独接入隔离稳压电源分段测量线路绝缘状态，打磨端子氧化接触面、更换破损屏蔽线缆，在线路输入端加装浪涌吸收元件，削弱电压冲击对线圈的持续性损伤，为后续维修后的电机提供稳定供电环境。

潮湿多尘的车间环境会引发渐进式线圈绝缘衰减，属于长期运行设备极易忽略的隐性损耗。电机出线口密封护套、端盖密封胶条老化开裂，金属粉尘、切削水雾顺着缝隙渗入定子腔体，长期堆积在线圈端部、绕组缝隙之间，形成具备微弱导电能力的混合污渍。设备停机冷却阶段污渍吸潮，通电升温后形成微漏电通道，三相线圈之间持续微弱漏电流累积热量，缓慢碳化绝缘漆层，初期仅绝缘阻值小幅下降，后期发展为匝间短路、对地击穿，线圈大面积烧熔。完整拆解电机端盖、转子组件，清理定子腔体内部粉尘油污，对定子线圈做深度清洗除污，更换老化密封护套与端盖胶条，同步优化工位通风除湿条件，阻断水汽粉尘持续侵蚀定子绕组，避免维修完成后再次出现绝缘老化问题。



精准检测线圈损伤程度是制定修复方案的基础，不同烧灼状态对应的处置方式存在明显区分。轻微匝间短路仅局部绝缘层破损，铜芯没有熔断碳化，可通过局部绝缘修补、恒温烘干固化完成修复；中度损伤存在局部线圈烧蚀、三相阻值偏移，需要拆解定子做局部绕组替换；重度烧毁表现为三相绕组连片碳化、铜线熔断、铁芯积碳，必须拆除全部旧线圈重新绕制。依托绝缘测试仪、匝间冲击检测仪采集精准电气数据，能够让安川机器人维修工作更有针对性，避免无效拆装与盲目更换整套电机。



定子线圈完整重绕是解决重度烧毁故障的核心工艺，每一处工艺细节直接决定电机修复后的使用寿命。使用低温加热设备软化线圈端部固化绝缘漆，循序渐进剥离损坏绕组，彻底清理铁芯线槽内部残留的碳化绝缘残渣，避免尖锐杂质划伤全新漆包线绝缘层。严格参照原厂绕组匝数、线径、绕制排布方式缠绕耐高温漆包线，每一层绕组之间增设分层绝缘纸，全部线圈绕制完成后做三相平衡、匝间冲击、对地绝缘三重检测，数值达标后放入恒温浸漆设备浸透绝缘漆，高温固化形成完整防护层，隔绝空气、水汽与粉尘侵蚀。线圈端部额外涂抹加厚绝缘防护涂层，强化震动工况下应力集中区域的绝缘性能，降低运行震动带来的绝缘磨损，整套工序完成后电机绕组电磁参数可恢复至出厂标准。



电机散热通道堵塞引发的持续性高温损耗，会加速线圈绝缘老化速度，形成难以终止的恶性循环。伺服电机外壳散热翅片、尾部散热风扇长期堆积焊接飞溅、金属粉尘，热量无法向外正常散出，线圈运行温度持续高于设计标准，绝缘漆加速脆化开裂，轻微震动下极易出现匝间破皮短路。养护阶段用低压干燥压缩空气吹扫清理散热翅片、风扇叶片附着杂质，检查风扇运转状态，老化卡顿风扇及时更换，保证电机运行热量正常传导散出，延缓线圈绝缘层老化周期，延长维修后的电机服役时长。



区分瞬时冲击烧毁与长期环境老化烧毁，能够定向匹配对应的长效整改方案，两类故障对应的线圈烧灼痕迹存在清晰区分。机械堵转、线路浪涌造成的瞬时损毁，烧灼痕迹集中在单段线圈局部，其余绕组完好；粉尘油污堆积、散热失效、长期高温引发的老化损毁，烧灼区域连片扩散，三相线圈多处同步出现碳化痕迹。精准判定故障形成路径，同步配套线路浪涌防护、柜体密封优化、传动机构定期养护措施，不用全盘更换整套伺服电机，大幅缩减设备安川机器人维修耗材投入与产线停机时长。



整套线圈重绕维修工序严格遵循断电释压、外部负载隔离、定子拆解、线圈绕制、浸漆固化、整机装配的递进操作规范，规避静电、高温带来的二次元件损伤。切断整机电源充分释放电容残余高压，记录故障电机线圈烧灼位置与报警工况；脱开电机与减速机连接，排查机械卡滞、线路短路等外部诱因；拆解电机端盖、转子，清理定子铁芯内部碳化残渣；拆除烧毁旧线圈，按原厂参数重新绕制、浸漆固化；完成整机装配，复测三相平衡、绝缘电阻、匝间耐压，分层操作精准消除全部线圈损毁隐患。



全部线圈重绕、绝缘加固与装配工序完成后，分梯度开展空载、带载长时间通电测试，验证线圈烧毁隐患彻底清除，规避绕制匝数偏差、绝缘薄弱带来的重复短路。复原电机关节装配、全部动力线缆，接入隔离稳压驱动器空载上电，三相电流平衡无偏差，电机机身温升平缓无异常发热，驱动器无过流、接地类故障代码弹出。操控机器人完成单轴点动、多轴联动循环作业，复刻零部件焊接、工件搬运量产工况持续运行，电机运转平稳无抖动、无异响，线圈绝缘性能长期稳定，设备可重新接入自动化生产线持续作业。
