查询当前机器人位置

机器人位置的显示方式

当前的机器人位置可通过两种不同方式显示：

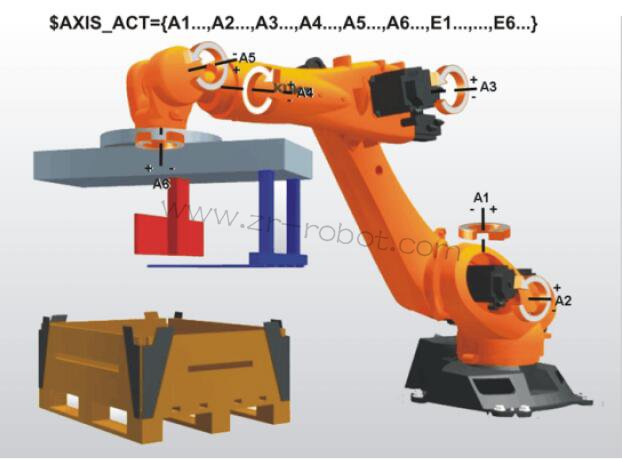

轴极坐标：

图 3-32: 第三个点： XY 平面

三个测量点不允许位于一条直线上。这些点间必须有一个最小夹角（标准设定 2.5 °。）

发布日期： 13.10.2011 版本： COL P1KSS8 Roboterprogrammierung 1 V1 zh 67 / 165

3 机器人的投入运行

显示每根轴的当前轴角：该角等于与零点标定位置之间的角度绝对值。

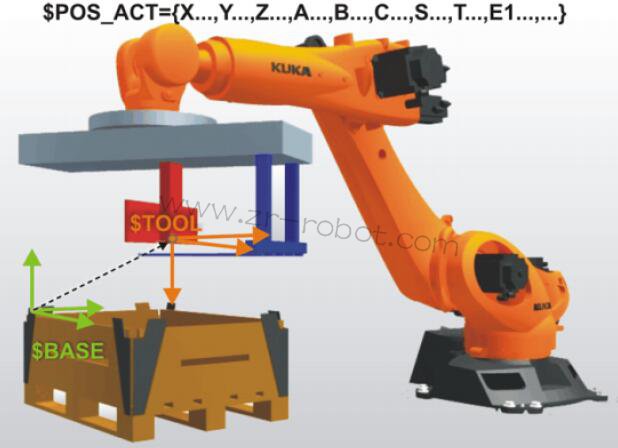

笛卡尔式：

在当前所选的基坐标系中显示当前 TCP 的当前位置（工具坐标系）。

没有选择工具坐标系时，法兰坐标系适用！

没有选择基坐标系时，世界坐标系适用！

不同基坐标系中的

笛卡尔位置

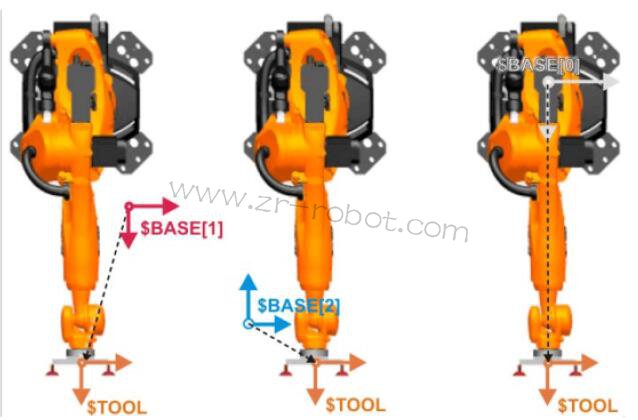

观察下图时，我们会立即意识到，机器人的三个位置都相同。位置指示器在这三种情况下显示不同的值：

图轴坐标中的机器人位置

图笛卡尔位置

68 / 165 发布日期： 13.10.2011 版本： COL P1KSS8 Roboterprogrammierung 1 V1 zh

在相应的基坐标系中显示工具坐标系/TCP 的位置：

对于基坐标系 1

对于基坐标系 2

对于基坐标系 $NULLFRAME ：这相当于机器人底座坐标系（通常也就是世界坐标系）！

询问机器人位置操作步骤：

在菜单中选择显示 > 实际位置。将显示笛卡尔式实际位置。

按轴坐标以显示轴坐标式的实际位置。

按笛卡尔以再次显示笛卡尔式的实际位置
