ABB机器人DSQC663驱动模块故障维修
时间:2026-06-22 点击: 来源:互联网 作者:匿名
简介：DSQC663驱动模块是ABB IRC5控制柜标配单轴伺服驱动单元，单独管控机器人单个运动轴的扭矩输出、电流闭环控制与制动信号反馈，模块集成功率逆变电路、母线储能电容、电流采样芯片及总线通讯接口，是机器人轴体平稳运行的核心硬件。……

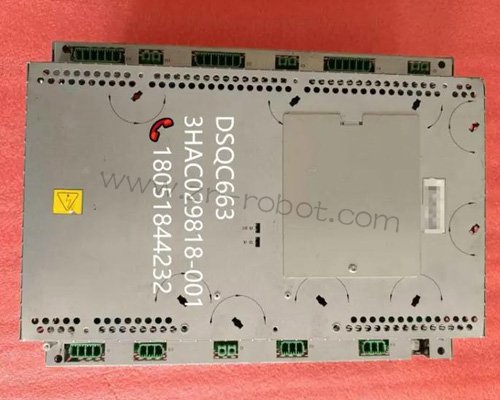

DSQC663驱动模块是ABB IRC5控制柜标配单轴伺服驱动单元，单独管控机器人单个运动轴的扭矩输出、电流闭环控制与制动信号反馈，模块集成功率逆变电路、母线储能电容、电流采样芯片及总线通讯接口，是机器人轴体平稳运行的核心硬件。该模块故障不会造成整机直接黑屏停机，大多伴随固定系统报警代码、轴体运动卡顿、定位精度偏移、伺服使能失败等问题，故障分为硬件功率损坏、通讯数据异常、散热过载保护三类，不同故障表现对应的维修切入点存在明显区别。现场很多运维人员直接整体更换驱动模块，会产生不必要的备件成本，针对性开展芯片级ABB机器人维修，可在保留原有模块壳体与基础电路的前提下修复绝大部分故障。
结合现场量产机器人运维记录，DSQC663驱动模块高发报警代码集中在20252伺服过热报警、34313驱动单元不匹配报警、伺服过流报警三类，不同报错可以直接锁定故障大致范围。出现20252过热报警时，机器人轴体运行速度受限，自动降速运行，停止运动后报警自动清除，重启设备后故障反复重现；出现34313单元不匹配报警，机器人无法完成伺服上电，示教器持续弹窗提示驱动硬件识别失败；突发过流报警会直接触发控制柜急停，切断对应轴动力输出，机器人无法完成点位移动。依托报警代码锁定故障方向，可以省去大范围盲目检测时间，提升ABB机器人维修整体效率。
车间长期连续量产运行，是加速DSQC663驱动模块老化失效的主要诱因。控制柜内部散热风扇滤网积灰堵塞，模块背部散热风道通风不畅，功率元件工作热量无法及时散出，长期高温运行导致母线电容容量衰减、采样芯片参数漂移。机器人本体轴体卡顿、减速机润滑失效造成机械负载过大，驱动模块需要持续输出超额电流，加剧内部IGBT功率管负荷。车间焊接电磁干扰、电网电压瞬时波动，也会冲击模块通讯总线，造成驱动与主控主板数据交互异常，触发识别报错。
ABB机器人维修作业开展前需要落实完整断电防护流程，这款驱动模块内置大容量母线电容，断电之后依旧会留存高压余电，静置放电时间不足会存在触电风险，同时带电插拔模块总线插头，会瞬间击穿通讯端口芯片。关闭控制柜总电源后，保持柜门敞开静置足够时长，等待母线电容电荷完全释放，同时做好人体静电释放处理，避免静电损伤模块精密贴片元器件，规范前置操作可以规避维修过程中的二次硬件损伤。
针对高频出现的20252伺服过热报警，ABB机器人维修优先检测模块散热系统与温度检测回路，而非直接判定功率元件损坏。拆开控制柜侧板查看模块散热风扇运转状态，检查散热鳍片表面堆积的灰尘与油污，堵塞的散热风道会让模块表面温度快速升高，触发硬件过热保护。清理散热鳍片缝隙内部顽固积尘，更换转速衰减的老化散热风扇，重新均匀涂抹导热硅脂贴合功率管与散热底座，修复物理散热通路。散热系统检修完成后依旧报警，再检测板载温度采样电阻，更换参数偏移的采样元件，修复温度信号误报问题。
34313驱动单元不匹配报警大多来源于总线接触不良与固件版本不兼容，属于软硬件结合类故障，无需更换功率硬件。拔插模块两端光纤通讯线与总线插头，清理插头针脚氧化污渍与细小灰尘，重新锁紧固定接头，排除线路接触虚接问题。模块长期使用后固件程序出现数据错乱，主控系统无法读取模块硬件ID，需要依托专用设备重新刷写适配控制柜机型的原厂固件，同步校准驱动单元硬件编码，让驱动模块与控制柜主控系统完成匹配对接，消除硬件识别故障。
伺服过流硬故障属于模块功率电路实质性损坏，ABB机器人维修需要拆解模块外壳检测内部功率回路。母线高压电容鼓包漏液、容量衰减会造成母线电压不稳，电流输出波动进而触发过流保护；IGBT功率管击穿短路、周边限流电阻烧蚀开路，是过流报警最核心的硬件损伤点。使用万用表逐路测量功率管通断状态，对比标准电路参数排查短路点位，更换击穿的功率管与老化母线电容，同步补焊电路板受热开裂的线路铜箔，还原功率回路正常输出能力。
模块内部制动检测电路异常，会出现机器人轴体停止运动后无法锁止、滑行偏移的问题，这类隐性故障不会弹出明确报警代码，但是直接影响机器人重复定位精度。检修过程中检测制动信号输出端子电压，修复断路的制动反馈线路，校准制动信号输出阈值，保证机器人停轴瞬间驱动模块可以同步输出制动电压，锁住轴体转动自由度，保障机器人重复定位精度符合生产工艺要求。
所有硬件更换、线路补焊与固件刷写完成后，需要对驱动模块做全域电路清洗处理。焊接维修残留的细小锡珠、车间漂浮灰尘附着在电路板表面，容易造成线路微短路，后期引发间歇性故障。使用专用电路板清洗剂冲洗电路板正反面，室温自然风干后再次检测全回路通断状态，确认无短路、虚接隐患后再进行装机操作。
模块装机复位后不能直接满载运行，需要分三步完成空载与负载测试。第一步单机上电查看模块面板指示灯状态，确认运行指示灯正常常亮，无故障红灯告警；第二步伺服空载上电，单独点动对应伺服轴，观察轴体运行有无卡顿、异响；第三步满载连续运行测试，让机器人轴体做往复循环运动，持续监测伺服电流与模块温度，长时间运行无报警、无异常温升即为ABB机器人维修合格。
结合模块故障诱因做好日常预防性维护，可以大幅降低DSQC663驱动模块故障复发概率。定期清理控制柜散热滤网与模块散热鳍片，保证柜内空气循环通畅；定期监测车间供电电压，规避电压浪涌冲击驱动电路；按时保养机器人减速机，减少机械过载带来的驱动电流超负荷。日常巡检关注驱动模块指示灯状态，提前捕捉指示灯闪烁、异常温升等前置信号，在故障彻底爆发前完成预处理。
DSQC663驱动模块多数故障集中在散热配件老化、电容衰减、通讯接触不良三类，完全整体更换模块会大幅增加车间运维成本。按照报警代码定位故障区域，区分散热故障、通讯故障、功率硬件故障开展针对性ABB机器人维修，配合后期参数校准与负载复测，能够有效修复各类常见驱动故障。标准化的芯片级维修流程，可以在控制运维成本的同时，完整恢复驱动模块原厂输出性能，保障ABB机器人各伺服轴长期稳定运行。
