ABB工业机器人轴计算机板元器件损坏维修

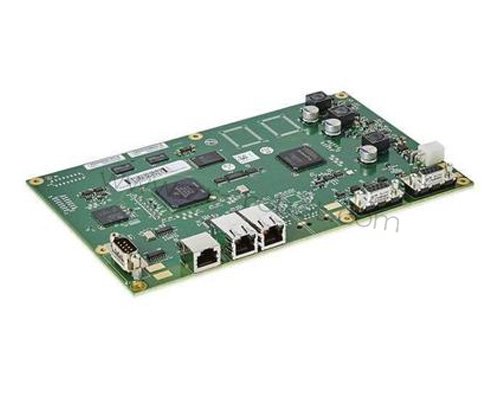

工业生产场景里，ABB系列机器人依靠稳定的轴控运算能力，完成焊接、搬运、上下料等持续性作业，轴计算机板作为统筹各伺服轴动作运算、信号收发与逻辑调度的核心载体，板载各类贴片芯片、电容电阻、通讯接口与稳压元件，常年处在车间震动、温度波动、电磁干扰的环境中运行，极易出现元器件老化击穿、引脚虚焊、线路断路等损坏问题。板件故障不会立刻造成整机彻底停机，大多先呈现动作偏移、轴位报错、信号中断、程序运行卡顿等隐性问题，未能及时处置便会引发伺服轴失控、设备急停锁机，直接打断产线生产节奏。结合现场维修实操经验，围绕轴计算机板元器件损坏的判定方式、拆解检修、元件更换与装机调试全流程展开阐述，形成完整可落地的ABB机器人维修处置思路。



日常运行阶段可依托设备报错代码与运行状态，初步判定轴计算机板元器件存在损坏。正常工况下各机械轴运转顺滑，定位数值反馈连贯，一旦板内运算芯片性能衰减，会出现单轴定位偏差变大、多轴联动轨迹错乱，调取系统日志能够读取轴控运算异常相关提示。电源稳压类元件受损时，设备频繁出现随机重启、上电自检无法通过，供电电压输出区间偏离标准范围。通讯类元器件失效，则表现为机器人与控制柜数据交互中断、示教器指令下发延迟，部分轴组无法接收动作指令。线路引脚与贴片元件脱焊破损，还会伴随无规律报警弹窗，反复清除故障代码依旧会重复触发，这类现象均可指向轴计算机板内部元器件发生功能性损坏。

开展板件维修前，必须落实规范断电操作，等待内部储能电荷完全释放，拆除外部连接排线与固定卡扣，平稳取出轴计算机板，放置在防静电作业台面开展检测工作。ABB机器人维修人员需要借助万用表、示波器、线路检测仪等专业设备，分区排查板体不同功能区域元件状态，按照供电区域、运算处理区域、信号传输区域依次筛查，缩小损坏元件范围。供电回路重点检测电解电容、稳压二极管、保险元件，电容鼓包漏液、引脚发黑氧化、保险熔断都是直观损坏特征；核心运算芯片观测表面有无烧蚀痕迹，检测引脚通断与信号输出数值，判断芯片运算功能是否正常；信号接口周边排查贴片电阻、光耦元件，核对阻值参数与信号传导效率，区分元件自然老化与瞬时电流冲击造成的损坏。



确定损坏元器件之后，遵循同规格匹配原则完成替换焊接修复，把控焊接工艺避免衍生新问题。选用电气参数、封装尺寸完全一致的配件进行更换，焊接过程控制温度与焊接时长，防止高温灼伤周边完好元件，清理板体表面残留焊锡与杂质，保证引脚焊接牢固、导通顺畅。对于批量出现引脚虚焊的位置，统一做补焊加固处理，修复板内细微断线，梳理规整板体内部细小走线，规避线路交叉挤压形成的隐性故障。完成元件更换后，再次全面复测整板电气参数，确认供电输出、信号收发、运算响应各项指标回归标准区间，不存在短路、漏电、信号阻滞等问题，方可进入回装调试环节。



将修复完毕的轴计算机板原位装回设备，插接各类通讯排线与供电线路，紧固固定结构，随后分步开展空载调试与功能核验。ABB机器人维修后初次上电观察设备自检流程是否顺畅，原有故障报警不再弹出，逐步操控单轴低速运转，查看轴位数据反馈精准度，再运行常规联动程序，核验多轴协同动作轨迹符合生产标准。连续时长运行设备，监测板体工作温度，排查是否出现异常发热、二次报错情况，确保所有损坏元件修复到位，轴控运算功能全面恢复。



长期工业环境使用会不断消耗板载元件使用寿命，合理运维能够延缓元器件损坏速度。日常定期清理控制柜内部粉尘，减少粉尘附着引发的漏电短路，把控控制柜内部温湿度，降低高温潮湿对精密元件的侵蚀。规范设备启停流程，减少瞬时电压波动冲击电路板，定期读取系统故障记录，提前排查轻微异常状态。专业ABB机器人维修团队深耕ABB工控板件维修领域，熟练处置各类轴计算机板元件损坏问题，以精细检测、规范换件、严谨调试的作业方式，让设备快速恢复稳定运行状态，减少生产停机带来的损耗，保障工业机器人持续稳定投入生产作业。
