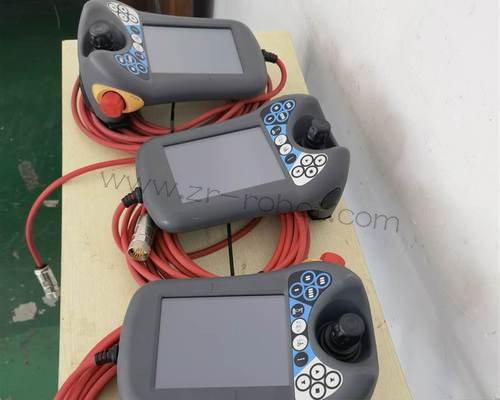

ABB机器人示教器进不了画面故障维修
时间:2026-05-16 点击: 来源:互联网 作者:匿名
简介：在自动化焊接与搬运生产现场，ABB机器人依靠示教器完成程序编写、点位调试以及设备日常参数设定，示教器作为人机交互的核心载体，一旦出现通电之后无法正常进入操作画面的情况，整台设备都会陷入停滞状态，现场生产流程也会被迫中断。……
在自动化焊接与搬运生产现场，ABB机器人依靠示教器完成程序编写、点位调试以及设备日常参数设定，示教器作为人机交互的核心载体，一旦出现通电之后无法正常进入操作画面的情况，整台设备都会陷入停滞状态，现场生产流程也会被迫中断。这类故障不存在固定报警提示，大多表现为屏幕黑屏、静止停留开机图标、画面卡顿定格、背光亮起无图像内容等多种形式，故障成因分布在硬件线路、内部主板、供电回路以及系统程序多个层面，ABB机器人维修排查过程不能按照单一思路判定问题根源，结合现场使用环境与设备使用年限区分排查方向，能够更快锁定故障点位、高效完成维修工作。
现场开展检修作业之前，一定要做好整套设备的安全管控工作，减少维修过程中出现意外状况、造成二次损坏。将机器人运行模式切换至手动档位，按下实体急停按键锁定设备运行状态，关闭机器人控制柜总电源开关，静置片刻让控制柜内部各类电源模块完成电量释放。作业人员整理好常用检修工具，准备好通断检测仪、线路测压工具以及适配型号备用连接线材，不要在设备处于通电待机状态下插拔示教器连接端口，避免瞬时电流冲击造成内部电路板二次损伤，影响后续ABB机器人维修进度。同时记录故障出现前设备运行状态，区分是长期停机重启后出现故障，还是连续作业途中突然出现画面无法加载，以此缩小整体维修排查范围。
优先从外部连接线路入手完成基础排查工作，这也是现场最为常见的故障诱发因素，更是ABB机器人维修排查的首要环节。ABB机器人示教器依靠专用通讯线缆完成信号传输与电力供给，线缆长期跟随机械臂摆动拖拽，外层防护皮层容易出现磨损开裂，内部芯线出现虚接断裂之后，信号传输中断就会直接造成画面无法启动。仔细梳理整条通讯线路走向，查看拖链内部线材挤压变形程度，两端航空插头位置查看插针是否出现弯曲氧化、污渍堆积现象，使用干净无尘布料清理插头表面杂质，重新稳固插接位置。条件允许的情况下更换全新原装通讯线缆进行通电测试，快速排除线路老化破损带来的运行异常，提升维修效率。
完成线路排查之后，重点检测示教器专属供电回路状态，这是保障维修工作精准推进的关键一步。示教器运行所需电力由控制柜内部稳压电源统一供给，电源输出电压不稳、供电回路保险丝熔断、电源输出端口接触不良，都会造成示教器供电不足，无法完成系统画面加载流程。借助测压工具检测供电输出数值是否符合设备标准使用参数，查看控制柜内部对应供电区域线路端子有无松动发热痕迹，发现熔断式保护元件损坏之后选用同规格配件进行替换。供电回路恢复正常电压输出后再次通电观察，明确区分是供电异常引发的画面停滞，还是设备自身硬件出现功能性损坏，为后续维修工作明确方向。
排除外部线路与供电问题后，着手检测示教器屏幕显示组件相关部件，这是ABB机器人维修排查的核心环节之一。部分故障场景里设备可以正常完成系统启动流程，仅仅只是显示层面出现异常，肉眼能够看到屏幕背光发亮，却没有任何文字操作界面呈现。这类问题大多集中在液晶显示面板、内置背光驱动板以及画面传输排线上面，长期车间粉尘堆积、现场温度偏高都会加速显示组件老化损耗。拆解示教器外壳之后轻缓检查内部连接排线有无脱落松动，确认排线连接牢固无移位，对于使用年限较久出现亮度衰减、画面无声息消失的显示组件，按照原厂配件规格完成更换调试，通过精准维修恢复基础画面显示功能。
系统程序异常也是引发无法进入操作画面的重要原因，这类故障的维修难度相对较高，需要依托专业设备操作。设备长期存储大量运行程序、频繁断点启停作业，容易出现系统文件丢失、程序数据紊乱等情况，直接阻碍系统正常启动加载。此类故障大多表现为开机画面定格不动，长时间停留启动标识没有任何跳转迹象。可以借助专业调试设备重新刷写匹配机型的原装系统程序，清理示教器内部多余无效缓存数据，恢复设备初始运行程序状态，完成程序层面的维修。刷写程序过程中保持设备供电持续稳定，杜绝中途断电造成系统彻底崩溃，程序修复完成之后重启设备，观察画面能否正常跳转进入主操作界面，验证维修效果。
针对内部主控主板损坏引发的重度故障，需要进行精细化元件检测维修，这也是ABB机器人维修工作中最复杂的环节。经过多项基础排查依旧无法恢复画面运行状态，基本可以判定为主控主板出现故障，主板上面信号处理芯片、存储模块以及信号转换元件出现烧毁虚焊，都会直接丧失画面驱动与系统运行能力。依托专业检测设备定位主板损坏元件位置，对虚焊脱焊点位重新完成焊接加固，烧毁失效的功能元件逐一替换匹配配件，维修完成之后做好主板除尘防潮处理，避免车间潮湿粉尘环境再次造成元件受损，确保维修后主板能够稳定运行。
所有维修调试工作全部结束后，开展全方位整机试运行检测工作，验证ABB机器人维修质量是否达标。重新规整所有线路排布位置，将线材整理收纳至原有拖链内部，恢复设备原本安装布局，闭合总电源开关完成整机通电。等待示教器自主完成全程启动流程，确认可以顺利进入主操作画面，依次测试实体按键触摸操控功能、急停开关响应状态以及点位移动信号传输状态。手动操控机器人各轴完成低速往复运动，核对设备动作指令接收正常，无卡顿无信号中断问题，同时连续长时间通电运行，观察画面运行状态稳定无异常卡顿黑屏现象，确保维修工作彻底到位。
日常生产期间做好针对性防护维护，能够大幅降低ABB机器人示教器各类故障出现概率，减少维修频次、降低维修成本。定期清理示教器表面以及接口位置积攒的粉尘油污，避免杂质侵入端口影响信号传输，减少示教器在高温高湿环境下长时间露天摆放。规范现场操作人员使用习惯，减少大力按压屏幕、暴力插拔连接线等不当操作，定时检查通讯线缆磨损程度，提前更换老化线材，从日常运维层面规避故障发生，减少ABB机器人维修工作量，保障机器人整套人机交互系统长久稳定投入自动化生产作业之中。
