英格索兰拧紧控制器上电无显示维修

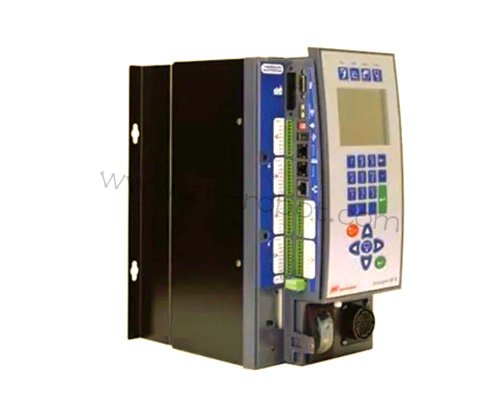

汽车零部件、工程机械装配工位普遍配备英格索兰拧紧控制器，整套设备承载扭矩参数设定、拧紧数据存储、扭矩闭环管控、工位安全联锁等核心功能，机身显示界面是操作人员查看扭矩曲线、调取历史数据、排查设备异常的唯一交互载体。装配车间长期存在油污飞溅、线缆反复弯折、电网电压波动、频繁启停设备等工况，控制器时常出现上电后屏幕完全漆黑、电源指示灯无光亮、内置散热风扇不运转的无显示故障，整条拧紧产线直接停滞，螺栓拧紧工序无法开展。现场处置大多仅更换电源线、重启配电柜空开临时试机，无法区分外部供电、安全联锁、电源板、显示模组、主控存储多类故障根源，故障反复出现持续压缩有效生产时长。按照由浅入深的分层排查逻辑定位各类损耗点位，配套标准化操作开展英格索兰拧紧控制器维修处置，可一次性清除整机上电无显示隐患，恢复控制器完整的显示与拧紧管控功能。



外部供电链路工况异常，是控制器上电无显示出现频次最高的浅层诱因，现场初次排查无需拆解设备外壳，简单的维修检测手段就能快速完成故障区分。车间配电柜空开过载跳闸、漏保触发保护，会直接切断控制器进线电源，整机无法获取工作电能；供电线缆长期拖拽挤压，绝缘层破损、内部铜芯断线，插头金属针脚受油污水汽侵蚀氧化，导电接触电阻持续升高，电能传输中断。部分工位采用加长供电拖线，线缆线径规格偏小，长时间带载产生压降，控制器输入电压低于设备额定区间，电源模块无法启动输出低压直流。单相供电机型电网电压骤升骤降、三相机型出现缺相，都会触发控制器内部过压欠压保护，上电后无任何灯光与屏幕输出。更换完好电源线交叉测试、打磨插头氧化触点、实测进线电压数值，这类基础维修操作可快速排除供电链路带来的整机无显示问题。



整机安全联锁回路断开，属于英格索兰控制器特有故障逻辑，回路未闭合会直接锁死整机供电输出，屏幕全程无画面，很多现场排查时容易忽略这一环节，增加不必要的英格索兰拧紧控制器维修拆机工作量。设备面板自带急停旋钮未完全复位，工位安全光栅、安全门触点断开，外部安全继电器信号缺失，都会切断控制器内部启动回路，即便外部供电电压达标，整机依旧无法完成上电自检。拧紧枪手柄附带的急停开关长期按压磨损，内部触点无法导通，信号持续处于断开状态，系统判定工位存在安全风险，停止全部供电输出。检修时可临时短接安全回路端子做裸机测试，能够正常点亮屏幕即可判定故障集中在安全联锁线路，逐段梳理线缆、更换损坏急停开关、校正安全门闭合触点，不用拆解内部电路板就能恢复整机启动能力。



外部负载短路造成电源板保护锁机，会出现上电瞬间保险熔断、整机立刻无显示的现象，故障根源不在控制器本体供电，而是外接拧紧枪与配套线缆，英格索兰拧紧控制器维修排查时优先断开全部外部负载再试机。拧紧枪动力线缆、编码器信号线长期跟随工装往复弯折，手柄根部线芯破皮对地短路，航空插头进水积油造成针脚连通短路，上电瞬间形成大电流冲击，电源板内置保护电路直接切断输出，屏幕无任何光亮。拧紧枪内部电机线圈、编码器元件击穿短路，同样会拉低整机供电电压，触发保护机制。拔掉拧紧枪、IO通讯线、以太网网线全部外接负载，单独给控制器裸机上电，能够正常显示则说明外部负载存在短路，分段更换线缆、检修拧紧枪内部元件，消除短路隐患后再更换同规格保险丝，规避再次烧毁控制器内部电路。

控制器内部输入保险丝熔断，是隔离外部短路与内部硬件损坏的关键分界点，断电放电后开盖检测保险丝状态，可大幅缩小维修排查范围。进线主保险、24V控制回路保险因外部短路、电网浪涌烧毁，整机失去低压供电来源，屏幕、指示灯、风扇全部停止工作。单次更换保险丝后裸机上电可正常运行，代表故障仅来自外部负载；更换保险后一通电立刻熔断，说明控制器内部电源板、主控板存在短路击穿元件，不可反复更换保险强行通电，避免连带烧毁更多精密芯片。更换保险丝必须严格匹配原厂额定电流规格，禁止加大保险安培数或使用铜丝替代，这类基础维修细节直接决定后续设备运行稳定性。



开关电源板硬件老化损毁，是控制器裸机上电依旧无显示的核心内部故障，电源板承担高压交流电转5V、24V、±15V多路直流输出，为主控板、显示模组、驱动电路提供工作电能，英格索兰拧紧控制器维修拆解时优先观察电源板外观状态。长期电网浪涌冲击、油污附着腐蚀电路板，板载电解电容出现鼓包漏液、容量衰减，整流桥、开关功率芯片击穿烧黑，次级输出回路铜箔熔断，多路低压直流无输出，主控板无法完成启动流程，屏幕全程漆黑。部分电源板焊点因设备长期震动脱焊，供电回路出现隐性断路，风扇不转、指示灯无光亮。更换同规格滤波电容、功率芯片，补焊脱焊引脚，修复熔断铜箔线路，整套精细化维修操作可复原电源板多路稳压输出能力，保障整机上电自检顺利完成。



显示模组与连接排线故障，属于电源板输出正常但屏幕无画面的细分故障，设备风扇、电源指示灯可正常运转，仅交互界面无文字图像，容易被误判为整机上电失效，针对性维修无需更换整套控制器。机身长期震动造成屏幕LVDS扁平排线卡扣松脱，排线金手指附着油污氧化，显示信号传输中断，背光LED无法点亮；屏幕背光驱动元件老化、LED灯珠批量损坏，背光无法透出，肉眼观察屏幕完全漆黑，强光下可隐约看见底层文字。拆解面板外壳拔插排线，用无水酒精擦拭金手指后重新压紧卡扣，检测背光供电电压，更换损坏背光组件或屏幕总成，即可恢复完整显示效果。



主控板与存储介质损坏，属于重度启动故障，电源板各路输出电压全部达标，排线、屏幕无异常，整机依旧无法点亮显示界面，需要深度拆解主控板开展维修。英格索兰控制器依靠机身SD卡存储系统程序与拧紧工艺参数，卡槽积灰、SD卡金手指氧化、存储介质损坏，系统启动文件丢失，上电后无法完成加载，屏幕全程无输出。主控板供电管理芯片、CPU、复位电路元件腐蚀击穿，整机无法发送显示启动信号，即便屏幕硬件完好也无法成像。清理SD卡卡槽、更换完好存储介质重写程序，检测更换主控板损坏芯片，补焊腐蚀脱焊引脚，完成绝缘防潮封装，才能恢复整机正常启动与显示功能。



遵循分层递进的检修逻辑可减少无效拆机，提升整套维修作业处置效率，全程断电静置释放电容残余电量后再开展操作。第一步测量外部进线电压，更换电源线、复位全部急停安全回路，断开所有外接负载裸机试机；第二步开盖检测内部保险丝状态，熔断则排查短路隐患后更换同规格配件；第三步观测电源板外观有无电容鼓包、线路烧蚀，测量各路低压输出电压；第四步电源输出正常则拔插显示排线、检测背光模组工况；第五步屏幕硬件无异常，检测SD卡存储介质与主控板电路元件，逐级缩小故障点位范围。



全部英格索兰拧紧控制器维修工序完成后，分阶段工况测试验证无显示隐患彻底消除，规避隐性短路、虚接带来的重复故障。复原控制器全部外壳、外接线缆与拧紧枪，空载上电等待自检流程走完，屏幕完整亮起并正常显示操作界面，电源指示灯、散热风扇同步平稳运转。连续启停设备十次以上，每次上电均可快速点亮屏幕，无黑屏、无中途掉电现象。接入装配产线完整拧紧程序，长时间循环运行，调取扭矩参数、查看历史数据界面切换流畅，各项管控功能正常，即可判定本次维修工作达标，控制器重新投入零部件拧紧量产工序。



常态化点检养护机制可延缓电源板、排线、存储介质老化损耗，从源头减少上电无显示故障发生概率，降低车间重复停机维修带来的产能损耗。每日生产结束擦拭控制器外壳油污，清理机身散热通风口，每月检查供电线缆、急停开关触点状态，提前更换老化破损线路。装配工位规范布线，避免拧紧枪线缆长期大幅度弯折，减少内部线芯断裂短路风险。定期备份SD卡内部拧紧工艺程序，防止存储介质损坏丢失参数，持续保障装配拧紧工序稳定高效运转。
