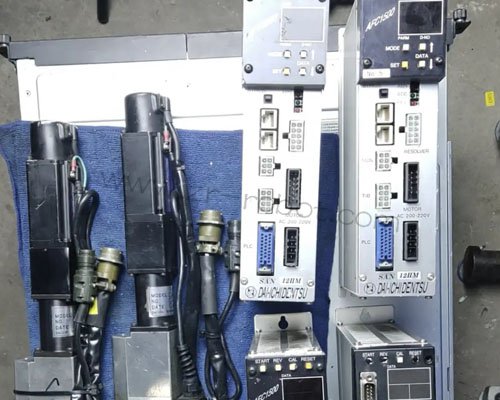

日本DDK拧紧控制器上电无显示维修
时间:2026-05-06 点击: 来源:互联网 作者:匿名
简介：日本DDK拧紧控制器是高精度自动化装配线的核心设备，广泛应用于汽车、精密机械等行业的螺栓紧固工序。其内部集成伺服驱动、扭矩采集、逻辑控制与显示单元，结构精密、功能复杂。……
日本DDK拧紧控制器是高精度自动化装配线的核心设备，广泛应用于汽车、精密机械等行业的螺栓紧固工序。其内部集成伺服驱动、扭矩采集、逻辑控制与显示单元，结构精密、功能复杂。上电无显示是该类控制器最典型的停机故障，表现为接通电源后屏幕无背光、无字符、指示灯不亮，设备完全无响应。此类故障并非单一原因造成，而是涉及外部供电、电源模块、主控板、显示单元及安全回路等多个环节，若排查不当易造成二次损坏。DDK拧紧控制器维修需系统分析故障成因，规范的维修流程，确保设备快速恢复运行。
一、故障特征与初步判定
DDK拧紧控制器上电无显示的现象具有明确特征：接入额定电压后，操作面板无任何视觉反馈，风扇不转、继电器无吸合声，整机处于“静默”状态。少数情况下会出现电源指示灯短暂闪烁后熄灭，或触发上级空气开关跳闸，提示存在过载或短路。初步判定时应先排除外部因素：确认供电电压是否为AC200～220V、50/60Hz，有无缺相、波动或零线异常；检查电源线、插头、插座是否老化或烧蚀；确认急停按钮、安全门联锁是否复位，避免安全回路强制切断电源。若更换电源插座、恢复联锁后仍无显示，则可确定故障位于控制器内部。
二、断电安全与拆机准备
DDK拧紧控制器维修前必须严格执行断电操作，防止高压触电或静电损伤精密元件。先断开控制器总电源及上级隔离开关，等待至少15分钟，让内部大容量电容充分放电。准备防静电手环、绝缘螺丝刀、万用表、绝缘镊子、毛刷、无水酒精、专用防静电袋等工具。将控制器从机柜中平稳抽出，放置于防静电工作台面，清理外壳灰尘与油污，便于后续操作。拆机前拍照记录线缆走向与接口定义，避免回装时错接。
三、分级排查：从电源输入到核心电路
（一）外部电源与熔断器检查
打开控制器侧板，首先检查进线端子、空气开关及熔断器。用万用表测量进线电压，确认三相平衡、电压稳定。检查主回路熔断器是否熔断，若熔断需更换同规格（通常为10A/250V）延时熔断器，不可用普通快熔或铜丝替代。更换后再次通电，若立即再次熔断，说明内部存在严重短路，不可反复通电，需转入深度检修。
（二）开关电源模块检测
DDK控制器内部采用专用开关电源，将高压交流电转换为24V、5V、±15V等直流电压，为主控板、驱动板、显示单元供电。上电无显示时，电源模块故障率最高。观察电源模块外观，检查电容是否鼓包、漏液、引脚锈蚀，电路板有无烧黑、铜箔熔断痕迹。用万用表测量各输出端电压：24V应稳定在23.5～24.5V，5V应在4.8～5.2V，±15V偏差不超过0.5V。若某路电压为零或波动大，说明电源模块损坏，需拆解维修或整体更换。常见损坏元件为滤波电容、开关管、保险电阻，更换时需严格匹配参数，确保稳压精度与负载能力。
（三）主控板与显示单元排查
电源输出正常但仍无显示，需检查主控板与显示单元连接。断电状态下拔插显示排线，检查针脚是否弯曲、氧化或接触不良，用无水酒精擦拭金手指后重新插紧。测量显示单元供电脚（通常为5V），若无电压则为主控板未送出供电信号，可能是主控板CPU未运行、复位电路异常或固件损坏。若供电正常但屏幕无背光，多为背光LED或驱动电路损坏，可更换背光组件或整片显示屏。主控板故障常见原因包括：CPU芯片虚焊、Flash存储固件丢失、时钟晶振停振、输入输出端口保护电路触发。可通过观察主控板指示灯（若有）、测量晶振两端起振电压、重新烧录固件等方式进一步确认。
（四）驱动板与负载回路检查
伺服驱动板短路或负载漏电也会导致上电无显示。断开驱动板与电机、扭矩传感器的连接，单独给控制部分通电，若此时显示正常，说明故障在驱动回路或外部负载。检查驱动板功率器件如IGBT、整流桥是否击穿，输出端子是否对地短路，线缆屏蔽层是否破损接地。排查外部拧紧轴电机、编码器、扭矩传感器有无进水、绝缘老化或短路，DDK拧紧控制器维修后再逐一接回测试，避免驱动板二次损坏。
四、核心部件维修与更换
（一）电源模块维修
电容鼓包漏液是电源模块最常见故障，需全部更换同规格高频低阻电解电容，同时检查周边电阻、二极管是否因过流损坏。若开关管、控制芯片炸裂，需更换原厂同型号元件，并检查尖峰吸收回路是否正常，防止再次击穿。DDK拧紧控制器维修后空载通电测试，各电压输出正常后再接负载。
（二）主控板修复
主控板虚焊可通过热风枪补焊CPU、电源芯片、接口芯片引脚；固件丢失需通过DDK专用软件与编程器重新烧录对应型号固件，烧录前确认固件版本与硬件匹配。若主控板大面积烧蚀或CPU损坏，建议更换整块主控板，减少维修周期与不确定性。
（三）显示单元更换
显示屏老化、背光损坏或排线断裂，直接更换同型号原装显示屏组件，更换时注意防静电，避免静电击穿驱动芯片。
五、回装、调试与长期可靠性保障
DDK拧紧控制器维修完成后，按拆机逆序回装，所有线缆、插头、螺丝恢复原位，确保连接牢固、绝缘可靠。通电前再次检查各接插件无松动、无异物遗留，确认无误后通电测试。观察屏幕是否正常点亮、开机自检是否通过，进入系统后检查参数是否完整，必要时重新下载拧紧程序与扭矩参数。进行空载与带载测试：空载运行30分钟，监测各部分温度、电压无异常；连接拧紧轴进行实际拧紧测试，验证扭矩精度、角度控制是否符合工艺要求。测试合格后，清理现场，做好维修记录，包括故障现象、排查过程、更换元件、参数备份等，便于后续维护追溯。
六、日常维护与故障预防
为避免再次出现上电无显示故障，需建立定期维护机制：每月检查电源电压稳定性、清洁控制器散热风扇与通风口；每季度检查电源模块电容状态、紧固接线端子、测试安全回路可靠性；每年对控制器进行全面除尘、检测绝缘电阻、备份系统参数与拧紧程序。操作中避免频繁启停、超载运行，防止电压冲击与过热损坏；确保工作环境温度在0～45℃、湿度低于90%，无腐蚀性气体与粉尘，延长控制器使用寿命。
DDK拧紧控制器上电无显示故障看似复杂，实则遵循从外到内、从电源到负载的排查逻辑。通过系统分级检测、精准定位故障部件、规范维修更换与严格调试测试，可高效恢复设备运行。日常精细化维护是降低故障发生率的关键，能有效减少停机时间、降低DDK拧紧控制器维修成本，保障生产线稳定高效运转。
