马头拧紧控制器上电无显示维修
时间:2026-06-22 点击: 来源:互联网 作者:匿名
简介：马头拧紧控制器是汽车总装、零部件装配生产线的核心力矩控制设备，主要配套电动拧紧枪完成螺栓定量锁紧作业，全程精准管控拧紧角度与输出力矩，保障整车装配螺栓一致性与装配安全等级。……

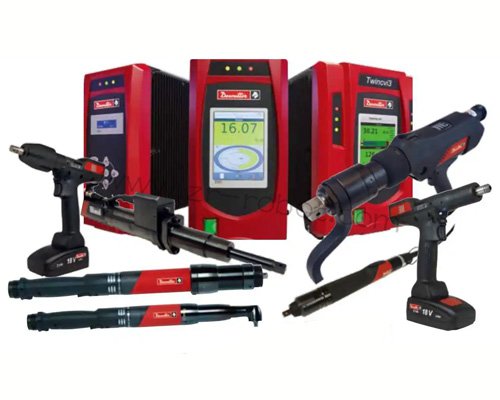

马头拧紧控制器是汽车总装、零部件装配生产线的核心力矩控制设备，主要配套电动拧紧枪完成螺栓定量锁紧作业，全程精准管控拧紧角度与输出力矩，保障整车装配螺栓一致性与装配安全等级。设备上电之后面板屏幕完全黑屏、无文字背光、无按键反馈，整机散热风扇也无运转动静，属于装配线突发停机高频故障。该故障无前置故障代码记录，设备无法进入运行界面，整条拧紧工位直接停滞，而且设备集成电源板、主控板、显示板三层内置电路，黑屏故障可分为整机全无电黑屏、主机运行正常仅屏幕无显示两类情况，马头拧紧控制器维修前期做好状态区分，能够避免无效拆机损耗。
现场运维人员常会将两类黑屏故障混为一谈，直接判定整机电源损坏更换电源板，无形中增加不必要的维修成本。第一种为整机完全无响应黑屏，上电后整机无任何声光反馈，内部风扇静止，整机彻底无法启动，故障集中在前端供电回路与内置电源主板；第二种为隐性单屏黑屏，设备内部主板正常运行，风扇匀速转动，拧紧枪可以接收信号完成基础拧紧动作，唯独操作面板屏幕没有背光与画面输出，故障仅局限在显示驱动线路与屏幕本体。两种故障外在表现一致，内部故障点位完全不同，马头拧紧控制器维修切入点需要单独划分。
装配生产线复杂工况是诱发控制器上电无显示的主要现场原因，装配车间频繁启停设备、周边机器人与焊机电磁干扰、工位电压波动、长期机柜积尘，都会损伤控制器内部供电电路。生产线早晚启停时电网瞬时浪涌电压，会击穿电源板输入端保护元件；控制器长期密闭安装，内部积攒粉尘造成电路板绝缘下降，引发微短路堵死供电输出；工位安全急停回路长期虚接，控制器上电后直接进入硬件自锁保护，切断全部显示与输出回路，从外部看起来等同于整机黑屏无反应。
马头拧紧控制器维修工作开始前需要落实工控设备专属断电规范，这款控制器内置多路储能电容，断电后依旧会留存残压，直接拆机触碰电路板存在触电风险。断开设备外部总电源，拔掉拧紧枪通讯线缆、外部IO信号线以及供电电源线，静置足够时长释放板内残余电压，同时释放人体静电后再开启设备外壳。严禁带电插拔面板排线与内部板卡插头，瞬时电流冲击会同时损坏电源板与主控主板，让单一电源故障升级为多板块复合故障。
先开展外部回路无损检测，无需拆机即可排除外部线路与安全回路故障，这也是工控拧紧设备独有的排查步骤。首先检测工位单相供电电压，确认外接电源电压处于设备额定工作区间，排查外接电源插座老化、电源线芯断路问题。其次检测设备自带急停开关与外接安全门锁回路，马头拧紧控制器自带硬件安全联锁设计，任意一处安全回路断开，设备上电直接封锁全部输出，屏幕同步熄灭。复位急停按钮，检测安全回路端子导通状态，恢复联锁通路后再次上电测试，近三成黑屏故障可以直接修复。
外部线路与安全回路全部正常后，针对整机全无电黑屏开展内置电源板维修。打开设备机箱外壳，直观查看电源板表面有无烧黑痕迹、元件鼓包开裂，重点检测板载输入保险丝、整流桥、高压滤波电容与电源管理芯片。电网浪涌最容易熔断输入端贴片保险丝，设备没有任何上电反应，直接更换同规格贴片保险即可恢复供电；若是高压电容鼓包漏液、电源芯片击穿，会出现保险丝完好但是无电压输出的情况，需要更换失效功率元件，重新补焊板内开裂焊点，还原电源板稳压输出能力。
针对风扇运转正常、仅屏幕无显示的分体式黑屏故障，马头拧紧控制器维修无需触碰电源主板，单独检修显示支路即可。控制器显示面板依靠独立排线传输背光电源与图像信号，生产线设备持续震动会造成面板排线松动、针脚氧化，直接切断显示信号。拔下屏幕连接排线，清理排线插头氧化污渍，重新牢固插接排线后上电复测。排线复测无异常依旧黑屏，需要检测屏幕背光驱动小板，更换烧毁的背光升压元件，单独修复显示支路电路，不影响设备主控与拧紧控制程序。
马头拧紧控制器维修过程中需要注意马头拧紧控制器板卡分层布局特点，电源板、主控板、显示板上下堆叠安装，维修拆装排线时不可强行拉扯软性排线，排线断裂会直接增加面板更换成本。电路板维修焊接过程选用低温电烙铁，避免高温损伤主板内置存储芯片，防止设备内部拧紧参数、力矩配方数据丢失，省去维修后重新调试工艺参数的步骤。
板卡硬件修复完成后，使用专用清洗剂清理电路板表面粉尘与焊接残留锡渣，避免杂质堆积再次引发线路短路。自然风干电路板之后，先进行空载不上枪上电测试，观察面板背光亮起状态、风扇运行转速、主板指示灯工作状态，确认整机供电恢复正常。空载测试无误后，接入拧紧枪进行带载实测，调用常用拧紧程序，测试力矩输出、角度反馈、面板参数修改全部功能，验证设备完全恢复生产工况所需性能。
马头拧紧控制器维修装机完成后，同步梳理机箱内部走线，理顺电源排线与信号排线，避免排线挤压贴合发热元件，减少后续震动带来的线路松动问题。检查机箱密封胶条完整性，阻挡车间粉尘与水汽进入机箱内部，保护内部电路板长期稳定运行。
结合设备故障诱因制定日常维护方案，能够有效降低控制器黑屏故障复发概率。定期清理控制器机箱散热孔灰尘，保证内部电路散热通畅；装配车间电网波动较大的工位，加装单相电源滤波器，削弱电压浪涌对内置电源板的冲击；每日班前点检安全急停回路，提前排查端子松动隐患。日常操作过程中减少频繁冷启动开关机，降低电源电路反复启停带来的元件损耗。
马头拧紧控制器上电无显示故障大多来自外部安全回路闭锁、电源板元件老化、显示排线松动三类常见问题，主板主控程序损坏的概率极低。区分整机无电与单屏黑屏两种工况，分回路开展针对性马头拧紧控制器维修，无需直接更换整套控制器，既能缩短产线停机时长，也能大幅降低设备备件更换成本。贴合工控拧紧设备电路结构开展精细化维修，可以完整还原设备原有拧紧控制精度，保障汽车装配线螺栓拧紧工序持续稳定运行。
