阿特拉斯AtlasCopco拧紧控制器有显示无输出维修
时间:2026-06-04 点击: 来源:互联网 作者:匿名
简介：阿特拉斯PF4000、PF6000系列拧紧控制器广泛配套汽车零部件、工程机械装配生产线，依托电控主板、驱动功率模块、信号采集回路协同管控拧紧轴启停与扭矩输出。……
阿特拉斯PF4000、PF6000系列拧紧控制器广泛配套汽车零部件、工程机械装配生产线，依托电控主板、驱动功率模块、信号采集回路协同管控拧紧轴启停与扭矩输出。设备通电后触控屏幕正常点亮、菜单切换、参数调取功能全部可用，但触发手动按键或是外部启动指令时，配套拧紧枪没有动力输出，无法完成螺栓紧固作业，是产线日常运行中出现频次偏高的设备异常。屏幕无硬性故障弹窗时故障隐蔽性较强，长期搁置会打乱工位生产节拍，现场人员需要借助系统化排查思路落实阿特拉斯拧紧控制器维修相关作业。
安全回路通路中断是造成控制器有显示却切断动力输出的常见诱因，整套安全链路串联工位急停开关、手持拧紧枪侧急停触点、安全光栅与防护门限位触点、内置安全继电器等元器件。任意一处触点脱开、线路断线或是继电器触点粘连无法吸合，控制系统识别安全状态异常后会自动闭锁功率输出回路，屏幕仅保留基础操作界面。部分工况下急停按钮看似已经复位，内部弹片疲劳卡滞依旧维持断路状态，肉眼难以分辨故障点位，这类隐性触点故障常常增加前期维修的排查耗时。
外部I/O使能信号缺失，是自动化联机工况下无输出故障的主要来源。控制器切换至自动运行模式时，需要上位PLC持续下发24V直流允许运行信号与启动触发信号，I/O接线端子长期受车间粉尘、油污侵蚀出现端子氧化、接线松脱，或是PLC程序点位临时屏蔽输出指令，控制器接收不到有效指令就不会向下级驱动板输送动力电压。手动模式下虽无需外接PLC信号，但系统参数内的工具运行许可选项被关闭，同样会限制输出动作，很多现场运维人员容易忽略参数配置带来的隐性限制，耽误维修推进节奏。

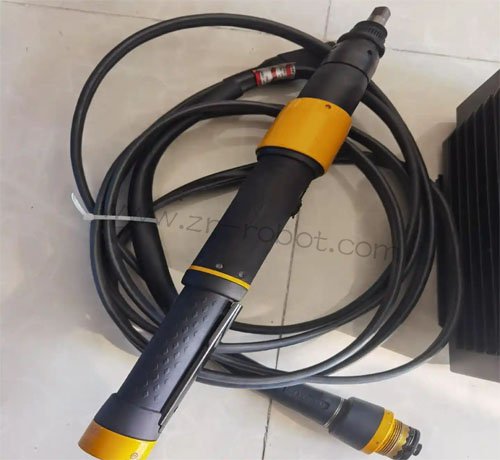

连接拧紧枪的动力与编码线缆老化破损，会触发控制器内置短路保护机制，进而切断输出。线缆常年跟随工装往复拖拽、弯折，手柄出线根部、航空插头连接处的细线容易出现内部断线、绝缘皮层破损渗水的问题，动力线相间轻微短路后，主控板检测到负载异常随即锁止功率模块供电，屏幕显示不受保护电路影响保持正常点亮。航空插头针脚积碳氧化、针脚退缩，造成编码器反馈信号断续丢失，系统无法采集电机转速与转角数据，出于设备防护需求直接关停动力输出，这类线缆故障占无输出故障总量的半数以上。
设备内部驱动功率板元件劣化，属于硬件层面的故障诱因。控制器主控板负责数据运算与界面驱动，供电回路独立于功率输出板块，只要主控供电支路完好就能保障屏幕点亮；功率板上的功率管、滤波电容、驱动电阻受电网浪涌冲击、长期高温积尘影响出现性能衰减，元件开路或漏电后无法转换驱动电压输送至拧紧电机。部分电容出现壳体鼓包、电解液渗漏的外观变化，也有元件外观无明显异常仅电气参数偏移，需要借助仪表分段测量才能锁定故障元件，是精细化阿特拉斯拧紧控制器维修阶段重点检测的板块。
工艺参数配置错乱同样会间接造成输出失效，操作人员修改拧紧程序时误将目标扭矩、运行转速数值归零，或是选错拧紧程序编号、锁定程序调用权限，即便硬件全部处于完好状态，下发启动指令后控制器也不会输出动力带动枪体运转。更换同规格拧紧轴后未在系统内更新设备匹配参数，新旧硬件参数不兼容引发系统自检报错，后台输出通道被临时屏蔽，屏幕菜单功能不受参数异常干扰，从参数层面修正即可解除故障限制。
阿特拉斯拧紧控制器维修时遵循由外向内的排查顺序，先脱离产线联机环境切换设备至本地手动模式，排除PLC侧信号异常带来的干扰。逐一旋复所有急停部件，分段通断安全门、光栅触点，用万用表测量安全回路通断状态，更换接触不良的开关与老化接线，打通整条安全链路。取下原有拧紧线缆，更换完好备件交叉测试，区分故障出在线缆还是拧紧枪本体，清洁航空插头针脚油污与氧化层，重新紧固接线端子消除虚接隐患。
参数排查环节调取设备内置拧紧程序，核对各项扭矩、转速设定数值，解除被锁定的程序权限，重新匹配当前在用拧紧工具型号参数，保存设置后空载试运行设备。外部排查全部完成故障仍未消除，再拆开控制器外壳，清理机箱内部堆积粉尘，重点观测功率板元器件外观，借助万用表检测功率回路各点位电压，替换性能异常的电容与功率器件，补齐硬件缺损部件。
整套检修操作结束后开展分段试运行，先空载点动测试单轴启停状态，再搭配标准工装做模拟负载拧紧测试，连续多次触发启停指令，观察控制器输出稳定性与屏幕运行状态。结合车间日常保养规范，定期清理控制器散热风道、紧固接线端子，定时核查安全触点通断状态与线缆磨损情况，从日常养护层面减少同类故障反复出现，缩减后续维修投入的工时与物料成本。
