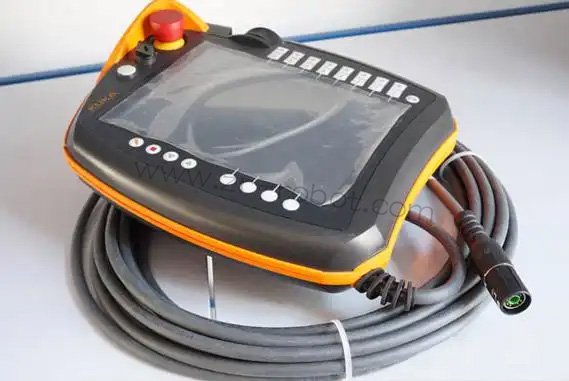

KUKA库卡机器人示教器黑屏故障维修
时间:2026-05-25 点击: 来源:互联网 作者:匿名
简介：库卡机器人示教器作为人机交互的核心部件，承担着程序编写、参数调试、手动操控及故障查询等关键职能，是机器人自动化生产线正常运行的重要载体。……
库卡机器人示教器作为人机交互的核心部件，承担着程序编写、参数调试、手动操控及故障查询等关键职能，是机器人自动化生产线正常运行的重要载体。工业场景中，示教器长期处于粉尘、油污、震动及频繁插拔的工况下，黑屏故障发生率较高。故障出现后，操作人员无法开展任何调试与监控工作，直接导致产线停滞，造成生产损失。示教器内部集成精密电子元件，盲目拆解易引发二次损坏，需结合故障表象分层排查，精准定位诱因并规范库卡机器人维修，保障设备快速恢复运行。
库卡示教器黑屏故障可分为三类典型表象，不同表象对应不同故障根源。第一类为完全无响应黑屏，开机后屏幕无背光、指示灯不亮、按键无反馈，多由外部供电中断、线缆断路或示教器电源板严重损坏导致。第二类为背光异常黑屏，指示灯亮起但屏幕无画面，强光斜照可隐约看到界面轮廓，核心诱因是背光驱动板损坏、液晶屏排线松动或氧化。第三类为间歇性黑屏，运行中突然黑屏后可自行恢复，或伴随屏幕闪烁、花屏，多与接口接触不良、电容老化、供电电压波动相关。精准区分故障表象，可大幅压缩排查时间，提升库卡机器人维修效率。
基础排查从外部供电与连接线缆入手，这是黑屏故障最易忽略的诱因。先观察控制柜与示教器连接的X11接口状态，查看接口是否松动、针脚是否弯曲或氧化，重新插拔接口并拧紧固定螺丝，排除接触不良问题。检查线缆外皮有无破损、挤压痕迹或油污腐蚀，长期弯折可能导致内部芯线断裂，可更换同型号备用线缆测试，判断是否为线缆故障。用万用表测量控制柜X11接口输出电压，KCP4系列示教器标准供电电压为26.8-27.2V，电压低于24V或高于28V均会导致示教器无法正常启动，需排查控制柜PMB供电模块是否异常。同时检查控制柜内CCU单元保险丝，如F17.3保险丝熔断，需同步检查线路是否存在短路或接地故障。
若基础排查无异常，库卡机器人维修需拆解示教器进行内部电源模块检测，电源板故障是黑屏高发原因。断电后拧下示教器背部固定螺丝，沿缝隙撬开外壳，注意保护内部卡扣与排线。找到电源板，检查板上保险管是否熔断，用万用表测量保险管通断状态，不通则更换同规格保险管。观察电解电容外观，若出现鼓包、漏液现象，说明电容老化失效，需更换同规格电容。测量电源板输出端电压，正常应输出5V、3.3V电压为主板供电，若无输出或电压偏低，直接更换匹配型号的电源板。
电源模块检测正常后，重点排查显示与传输部件，核心为液晶屏排线、背光驱动板及主板。找到连接屏幕与驱动板的扁平排线，用撬棒轻轻拔下，使用酒精棉片清洁排线触点与插槽，去除氧化层与灰尘，重新插紧并固定，避免松动。测量背光驱动板输出电压，正常应为24V±0.5V，无电压输出则背光驱动板损坏，需更换同型号驱动板。若排线与背光驱动板均无异常，观察液晶屏表面是否有裂纹、破损，可替换正常液晶屏测试，快速判断屏幕是否损坏。主板故障相对复杂，多表现为芯片烧毁、DC-DC转换模块损坏，通电后无发热迹象，可通过热成像仪检测芯片温度分布，定位异常发热或无发热区域，维修或更换主板。
少数黑屏故障由系统固件异常引发，多伴随开机报警或屏幕短暂亮后黑屏。可尝试通过组合键进入恢复模式，重新刷写匹配型号的系统固件，修复损坏的系统程序。若固件修复无效，需检查主板存储芯片是否损坏，排除硬件故障后重新写入系统参数。
库卡机器人维修完成后，需进行整机测试与预防性维护，避免故障复发。连接示教器与控制柜，通电观察屏幕是否正常点亮、指示灯状态是否正常，测试按键、触摸功能及信号传输稳定性。日常运维中，定期清洁示教器接口与外壳，避免粉尘油污堆积；避免线缆过度弯折、挤压，减少芯线断裂风险；每季度检查电源板电容、保险丝状态，及时更换老化部件；稳定控制柜输出电压，避免电压波动冲击示教器内部元件。
库卡机器人示教器黑屏故障维修需遵循从外到内、从简单到复杂的排查逻辑，优先解决供电、线缆等基础问题，再逐步深入内部电源板、显示模块及主板检测。多数黑屏故障源于接触不良、电容老化或保险丝熔断，无需复杂库卡机器人维修即可解决。规范的排查流程与维修操作，既能快速恢复设备运行，又能避免盲目拆解造成的二次损坏，为机器人自动化生产线的稳定运行提供保障。
