kuku库卡机器人伺服电机线圈短路故障维修

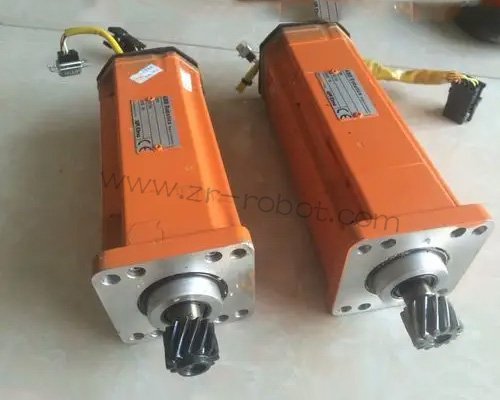

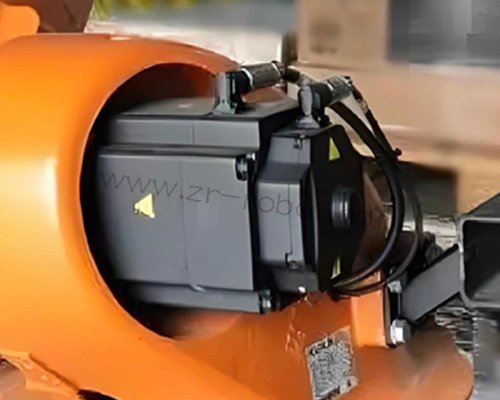

库卡KUKA机器人作为工业自动化领域的高端装备，伺服电机是其动力执行的核心部件，而线圈作为伺服电机的“动力心脏”，承担着电能与机械能的转换职责，直接决定电机的转速、扭矩与运行稳定性。伺服电机线圈短路是库卡机器人高发的电气类故障，不同于机械故障的渐进式表现，线圈短路多呈现突发性，一旦发生，会瞬间导致电机动力中断，引发机器人停机，同时短路电流产生的高温会烧毁线圈、绝缘层，甚至连带损坏驱动器、编码器等高价部件，造成生产中断与额外经济损失。库卡伺服电机线圈采用精密绕制工艺，绝缘等级与绕制标准具有专属要求，库卡机器人维修需跳出传统电机维修思路，立足其结构特性，精准溯源短路根源，实施科学规范的分级修复，才能彻底根除故障，避免二次损坏。



库卡机器人伺服电机线圈短路故障的溯源，需结合故障突发场景与前期异常信号，无需盲目拆机，先通过多维度排查锁定根源，这是提升维修效率、避免无效操作的核心。线圈短路的根源主要集中在四个方面：一是绝缘层老化破损，伺服电机长期在高温、高湿或粉尘环境中运行，线圈表面绝缘漆会逐渐氧化、龟裂，甚至脱落，导致线圈匝间、相间短路，这是最常见的诱因；二是金属异物侵入，车间粉尘、金属碎屑通过电机密封缝隙进入内部，嵌入线圈间隙，划破绝缘层引发短路；三是电气参数异常，电网浪涌、过电压或驱动器输出异常，导致线圈承受超出额定范围的电压，击穿绝缘层；四是绕制缺陷或机械损伤，线圈绕制时存在匝间重叠、绝缘层未垫实，或电机运行中受到外力冲击、振动，导致线圈变形、绝缘层破损。



故障排查需遵循“先外部后内部、先检测后拆机”的原则，优先通过设备表现与仪器检测锁定短路范围，再开展拆机维修。首先观察机器人故障表现：短路发生时，库卡机器人会瞬间停机，控制柜弹出过载、过流报警，部分机型示教器会显示“伺服电机短路”相关代码；同时伺服电机外壳会在短时间内快速升温，甚至出现冒烟、焦糊味，手动转动电机轴会感受到明显阻力。随后用专业仪器检测：断开电机与驱动器的连接，用万用表测量线圈三相电阻，若某一相电阻趋近于零，或三相电阻差值超出5%，可直接确认线圈短路；用兆欧表测量线圈绝缘电阻，若读数为零，说明绝缘层已完全击穿，需进一步拆机检查短路具体位置。



拆机维修前，必须做好全方位安全防护，杜绝触电、二次短路等风险。首先将库卡机器人调整至无负载、无干涉的安全姿态，按下急停按钮，彻底切断机器人总电源与伺服电机供电线路，执行挂牌上锁程序，在电源开关处悬挂“维修中禁止合闸”标识，安排专人看管电源开关。静置15分钟以上，确保电机内部储能元件与线圈完全放电，库卡机器人维修人员全程穿戴绝缘手套、绝缘鞋与防静电手环，工作台铺设绝缘垫，避免人体静电或残留电压损坏精密部件。准备好专用维修工具与备件，包括精密螺丝刀、线圈检测仪、无水酒精、绝缘漆、新线圈等，所有工具提前校准，备件需选用库卡原厂适配型号，确保电气参数与原线圈一致。

拆机操作需按规范步骤进行，避免暴力拆解造成电机轴、轴承等部件损坏。用专用工具拧下伺服电机端盖固定螺丝，平稳分离端盖，拆解过程中做好拍照记录，详细记录线圈绕制方式、接线位置，便于后续装配复位。拆开端盖后，先用防静电毛刷清理电机内部粉尘、金属碎屑，重点清理线圈表面杂物，避免杂质影响检测与修复。随后直观检查线圈状态：若线圈表面有明显焦黑、绝缘漆脱落，且伴随焦糊味，多为绝缘层老化或过电压导致的短路；若线圈间隙中有金属碎屑，可确认是异物侵入引发的短路；若线圈出现变形、匝间粘连，多为机械损伤或绕制缺陷导致。



根据线圈短路程度，实施分级修复，避免过度维修或库卡机器人维修不彻底。轻微短路仅局部绝缘层破损、无明显焦黑，三相电阻差值较小可进行局部修复：用专用工具剥离破损部位的绝缘漆，清理线圈表面污渍，裁剪与线圈适配的绝缘纸，垫在破损处，用绝缘带绑扎牢固，随后涂抹耐高温绝缘漆，放入烘干设备烘干，确保绝缘层恢复防护性能。修复后用万用表、兆欧表再次检测，确认电阻值与绝缘电阻符合库卡伺服电机规范，方可进行后续装配。



严重短路线圈大面积焦黑、匝间粘连、电阻趋近于零无法通过局部修复解决，此时库卡机器人维修需更换全新线圈。更换时需严格遵循线圈绕制与装配规范，按照拆机时的拍照记录，确保新线圈的绕制匝数、线径、接线方式与原线圈完全一致，避免因绕制偏差导致后续运行异常。装配新线圈前，彻底清理电机定子线槽内的绝缘残渣与杂物，用无水酒精擦拭线槽并晾干，铺好绝缘纸，再将新线圈平稳嵌入线槽，绑扎牢固并涂抹绝缘漆烘干。同时检查电机轴承、密封件状态，若轴承磨损、密封件老化，需同步更换，防止后续异物侵入或振动加剧线圈损坏。



线圈修复或更换完成后，按逆序进行装配，确保各部件安装到位、连接牢固。装配端盖时，调整电机轴与端盖的同轴度，避免偏差过大导致运行时振动；紧固螺丝时，按均匀扭矩拧紧，防止端盖变形。装配完成后，手动转动电机轴，感受转动是否顺畅、无卡阻，确认线圈与其他部件无摩擦。随后重新连接电机与驱动器的线缆，反复核对接线端子，避免接线错误引发二次短路，连接完成后再次用仪器检测线圈电阻与绝缘电阻，确认无异常。



联动校验是确保故障彻底解决的关键，库卡机器人维修需分步骤开展测试，贴合库卡机器人实际作业工况。首先进行电机独立通电测试，用调压器逐步升高输入电压，监测线圈电流、电机温度，确保电流稳定、无过热现象，电机运转无异常异响。随后将电机接入机器人控制柜，进入手动模式，控制机器人各轴低速运行，通过示教器监测伺服电流、位置反馈等参数，确认无过载、过流报警，关节运动顺畅。



最后进行负载联动测试，模拟车间实际生产工况，让机器人加载额定负载连续运行1-2小时，用红外测温仪测量电机外壳温度，确保温度控制在允许范围之内；检查机器人运动精度、扭矩输出是否达标，确认所有指标符合生产要求后，方可投入正常生产。测试过程中若出现电流异常、异响、过热等问题，需立即停机排查，避免故障复发。



线圈短路故障的长效规避，核心在于精细化日常运维与规范操作，从根源上降低故障发生率。建立库卡机器人伺服电机专项维护台账，每季度检查一次线圈绝缘状态，用兆欧表检测绝缘电阻，发现异常及时处理；每月清理电机表面与散热孔粉尘，检查密封件完好性，更换老化密封件，防止异物侵入与潮气进入。优化供电环境，安装浪涌保护器，避免电网过电压冲击线圈；规范机器人操作流程，避免电机长期超额定负载运行、频繁启停，减少线圈损耗。定期用专用软件监测伺服电机运行参数，建立短路预警机制，一旦发现电流、温度异常，及时停机排查，将故障控制在萌芽状态，延长伺服电机使用寿命，保障库卡机器人长期稳定运行。
