kuka库卡机器人C5示教器触摸不良维修
时间:2026-04-21 点击: 来源:互联网 作者:匿名
简介：kuka库卡机器人C5示教器作为人机交互的核心载体，承担着程序编写、参数调试、运动控制等关键职能，是库卡机器人正常运行的重要保障，广泛应用于汽车制造、机械加工等规模化生产场景。……

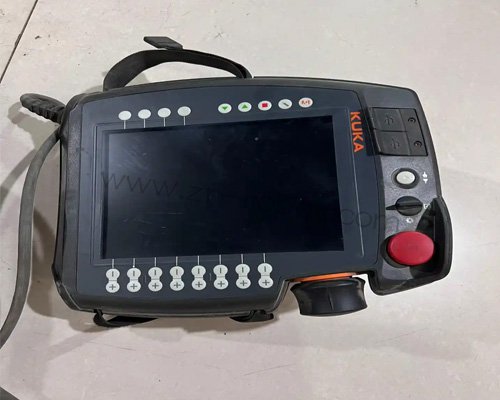

kuka库卡机器人C5示教器作为人机交互的核心载体，承担着程序编写、参数调试、运动控制等关键职能，是库卡机器人正常运行的重要保障，广泛应用于汽车制造、机械加工等规模化生产场景。触摸不良是C5示教器长期高频使用中最易出现的故障之一，表现为触摸无响应、局部触控失灵、触摸偏移、点击卡顿等多种形式，若不及时维修，会直接导致操作人员无法精准操控机器人，打乱生产节拍，甚至引发设备误动作，造成生产损失。不同于常规维修思路，库卡C5示教器内部结构精密，集成专用触控模块与定制化排线，库卡机器人维修需立足其结构特性，按分级定位、规范拆解、精准检修的思路推进，既快速解决故障，又避免二次损坏。
库卡机器人维修的首要环节是故障分级定位，结合触摸不良的具体表现，快速锁定故障范围，避免盲目拆解。触摸无响应且屏幕正常显示，大概率是触控模块供电异常、触控排线松动或触控板损坏；局部触控失灵，多为触摸板表面污渍、局部线路断裂或触控芯片对应通道故障；触摸偏移则多与校准失效、触控板定位偏差相关；点击卡顿、响应延迟，通常是触摸板表面磨损、接口氧化或软件驱动异常。定位过程中无需拆解，可先通过简单操作初步判断：清洁屏幕表面污渍后重启示教器，若故障缓解，说明是表面污染导致；进入示教器校准界面完成校准，若触摸偏移问题解决，可排除硬件故障。
安全前置操作是维修的核心前提，库卡C5示教器内部集成精密芯片与电路，静电和误操作极易造成二次损坏。库卡机器人维修前需先将库卡机器人切换至手动模式，按下急停按钮，切断示教器与控制柜的连接线缆，等待5-10分钟释放内部电容余电，避免触电或电路烧毁。佩戴防静电手环并确保接地良好，维修台面铺设防静电垫，防止静电击穿触控芯片、主板等核心部件。准备好专用维修工具，包括绝缘柄螺丝刀、数字万用表、异丙醇、无尘布、超细棉签等，核对库卡C5示教器专用配件型号，避免使用通用配件导致适配不良。
分层拆解检修需遵循“从外到内、先易后难”的原则，逐步排查故障点并针对性处理。先拆解示教器外壳，用专用螺丝刀拧下外壳四周固定螺丝，注意隐藏在接口防尘盖内侧的螺丝，用塑料撬片轻轻撬开外壳卡扣，避免用力过猛导致卡扣断裂。拆解后先检查外部接口与触控排线，这是触摸不良的高频故障点：查看触控排线与主板的连接是否松动，连接器卡扣是否扣合到位，若松动，轻轻拔下排线，用无尘布蘸异丙醇擦拭排线金手指与连接器接口，去除氧化层后重新插紧并扣紧卡扣。
检查触控排线是否有折痕、破损或断裂，库卡C5示教器触控排线为定制化扁平线缆，易因频繁弯折、拉扯受损，若出现破损，需更换同型号原厂排线，更换时注意排线方向，避免接反导致电路短路。随后检查触摸板表面状态，用无尘布蘸异丙醇轻轻擦拭表面，去除油污、粉尘等杂质，若触摸板表面有划痕、磨损严重，或局部出现发黑、鼓包，说明触摸板已损坏，库卡机器人维修时需更换原厂触摸板，更换时需贴合紧密，确保触控信号传导顺畅。
核心电路与触控模块检修需借助万用表精准检测，排查隐性故障。用万用表测量触控模块供电电压，库卡C5示教器触控模块额定供电为5V，若电压偏差超过±0.5V，库卡机器人维修需排查主板供电电路，检查电源管理芯片是否损坏、滤波电容是否鼓包，电容鼓包需及时更换同规格元件，芯片损坏则需专业人员进行焊接更换。测量触控模块与主板之间的信号线路，若线路不通，说明存在断路，需用热风枪对虚焊点进行补焊，补焊时控制温度在250℃左右，避免高温损坏周边元件。
软件层面的故障易被忽视，若硬件检测无异常，需针对性排查软件驱动与系统参数。将示教器重新连接控制柜，启动库卡机器人控制系统，检查触控驱动程序是否正常，若驱动缺失或损坏，从库卡官网下载对应型号的驱动程序重新安装，确保驱动与系统版本兼容。若安装驱动后故障仍未解决，可尝试恢复示教器出厂设置，恢复前需通过专用U盘备份程序与参数，避免数据丢失，恢复后重新导入参数并完成触控校准。
精准校准调试是确保维修质量的关键，库卡机器人维修完成后需分步骤开展校准与测试。先进行半装配测试，不安装外壳，连接线缆与电源，通电后检查屏幕显示是否清晰，触摸响应是否灵敏。进入示教器触控校准界面，将安全钥匙旋钮横置到锁屏位置，点击主菜单键选择“display”，再点击“calibrate”，用触控笔依次点击图例中的十字光标完成4次校准，校准后将安全钥匙旋钮竖置解锁，测试触摸精准度，确保无偏移、无死角。
完成半装配测试后，按拆解相反顺序完整装配示教器外壳，紧固所有固定螺丝，确保卡扣扣合到位，避免外壳松动导致内部部件移位。装配完成后进行联机测试，连接控制柜，测试程序编写、参数调整、机器人运动控制等功能，确保触摸操作响应及时、精准，无卡顿、无失灵现象。连续运行1小时以上，监测示教器运行温度，排查散热异常与触控稳定性，确认故障彻底根除。
故障规避与日常养护能有效降低触摸不良故障复发率，需结合库卡机器人维修过程制定针对性措施。定期用无尘布蘸异丙醇清洁示教器屏幕表面，避免油污、粉尘堆积影响触控效果；避免示教器受到撞击、挤压，防止触控板、排线受损；定期检查触控排线与接口状态，高负荷工况下缩短检查周期，提前更换老化排线。每季度备份示教器程序与参数，更新系统固件与触控驱动，避免软件冲突导致触摸异常，同时保持示教器工作环境干燥、清洁，远离强电磁干扰源，延长设备使用寿命。
库卡C5示教器触摸不良维修的核心的是精准定位、规范操作、精准校准，既要避免盲目拆解造成的二次损坏，也要确保库卡机器人维修后触控性能达标。通过分级定位锁定故障点，严格遵循安全操作规范，针对性开展硬件检修与软件调试，再配合科学的日常养护，既能快速恢复示教器功能，又能降低故障复发率，保障库卡机器人连续稳定运行，适配规模化生产的高效需求。
