kuka库卡机器人电源单元无输出故障维修
时间:2026-04-14 点击: 来源:互联网 作者:匿名
简介：库卡机器人的稳定运行，高度依赖电源单元的持续可靠供电。作为控制柜的能量核心，电源单元负责将外部三相交流电，转化为控制系统、伺服驱动、I/O模块及示教器所需的多路稳定直流电。……

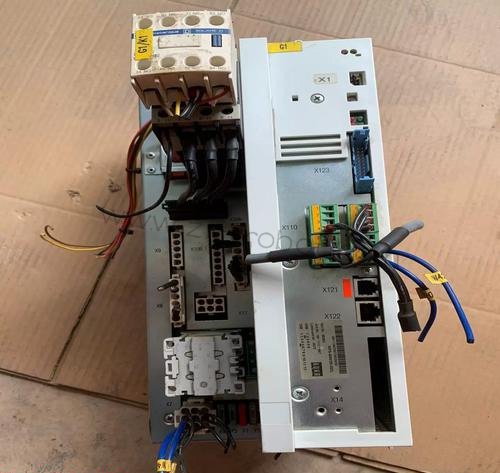

库卡机器人的稳定运行，高度依赖电源单元的持续可靠供电。作为控制柜的能量核心，电源单元负责将外部三相交流电，转化为控制系统、伺服驱动、I/O模块及示教器所需的多路稳定直流电。一旦出现无输出故障，整机将陷入全面瘫痪，操作面板无任何显示，伺服电机无法使能，直接造成生产线停滞。此类故障成因复杂，既涉及外部供电环境，也关联内部元件老化与电路异常，库卡机器人维修需遵循科学逻辑，层层递进，精准定位根源并彻底修复，才能保障机器人恢复稳定作业。
电源单元无输出的初始判断，需从整机状态快速锁定故障范围。接通外部供电后，若控制柜内无风扇运转声，面板指示灯全灭，按下启动按钮无任何响应，可初步判定为电源单元未启动。部分场景下，机器人会伴随主回路跳闸、外部空开频繁断开的现象，或系统报出欠压、过流、接地故障等代码，进一步指向电源单元的输入或输出回路异常。此时需立即停止反复上电尝试，避免短路隐患扩大，损坏内部精密元件。
外部供电与连接环节是首要排查方向，也是最易被忽视的故障诱因。库卡机器人电源单元对输入电压有严格要求，标准工况下需稳定在AC380V-415V区间，电压波动超过±10%、三相不平衡度高于5%，都会触发内部保护机制，切断输出。用高精度万用表测量三相输入电压，确认数值稳定、相位正确，零线与地线连接规范，无接反、虚接情况。库卡机器人维修检查主电源断路器、进线端子、EMC滤波器接口，清理接触面氧化层，重新紧固螺丝，排除接触不良导致的供电中断。查看外部供电线缆有无破损、挤压、老化痕迹，用通断档检测线缆内部是否断裂，存在隐患需立即更换，杜绝线路损耗引发的供电异常。
排除外部因素后，故障集中在电源单元本体，需断电后进行全面拆解检测。执行断电操作后，等待至少15分钟，确保内部高压电容完全放电，再用放电棒对地释放残余电荷，防止触电风险。拆卸电源单元外壳，用软毛刷清理内部积尘、金属碎屑，重点清洁散热片、电路板缝隙，避免异物造成短路。直观检查内部元件状态，库卡机器人维修重点关注电解电容有无鼓包、漏液、顶部开裂，电阻有无烧焦变色，电路板有无烧蚀痕迹、线路断裂、焊点虚焊，功率管、整流桥等核心元件有无炸裂、发黑迹象。这些外观异常，往往是无输出故障的直接诱因。
内部保险熔断是电源单元无输出的常见直接原因。库卡电源单元内置多级保险，涵盖输入主回路、控制回路、输出支路，任何一级保险熔断，都会导致对应回路供电中断。找到标注FUSE的保险管，用万用表通断档测量，若显示断路，判定为保险熔断。更换时必须选用同规格、同额定电流电压的原厂保险，不可随意替换参数不符的配件。更换后不可立即上电，库卡机器人维修中需先测量保险两端线路的通断与绝缘状态，确认无短路隐患后，再进行下一步检测，避免新换保险再次熔断。
整流与逆变电路故障，是电源单元无输出的核心硬件问题。整流桥负责将交流电转换为直流电，若内部二极管击穿、断路，会导致直流母线无电压输出。用万用表二极管档检测整流桥四个引脚，正向测量应有0.4V-0.7V导通压降，反向应显示无穷大，任何一项异常均判定整流桥损坏。功率管作为逆变电路核心，负责直流电与交流电的转换，若出现短路、断路，会直接导致电源单元停止工作。测量功率管各引脚间阻值，若出现短路或无穷大，需更换同型号原厂功率管，安装时涂抹导热硅脂，确保散热良好。
滤波与稳压电路异常，会导致输出电压无法稳定建立，表现为无输出或输出瞬间消失。电解电容是滤波核心，长期高温运行易出现容量衰减、漏液，无法有效平滑电压纹波，触发保护机制。用电容表测量电容容量，若低于额定值80%，或存在漏液、鼓包，需全部更换同规格电容，更换时注意正负极方向，避免接反。稳压芯片、基准电压源、反馈回路元件异常，会导致电压调节失效，电源单元无法输出额定电压。分段测量稳压回路关键点电压，对比标准参数，定位异常元件后精准更换，恢复稳压功能。
控制回路与辅助电源故障，会导致电源单元无法启动，即便主回路正常也无输出。辅助电源为控制板、驱动电路供电，若其内部元件损坏，控制信号无法传输，电源单元无法进入工作状态。检测辅助电源输入输出电压，若输入正常无输出，需拆解维修辅助电源，更换损坏的变压器、整流管、滤波电容。控制板作为电源单元的指挥核心，负责信号采集、逻辑判断、保护触发，若芯片损坏、程序丢失、线路故障，会直接锁死输出。检查控制板有无烧蚀、元件脱落，测量关键芯片供电与信号，异常时需更换原厂控制板，或专业修复芯片故障。
输出负载短路会触发电源单元保护机制，造成无输出假象。断开电源单元所有输出支路，仅保留控制回路，单独上电测试。若此时电源单元正常启动、有输出，说明故障在下游负载。逐路连接输出支路，每连接一路进行一次上电测试，当连接某支路后电源单元再次无输出，即可锁定该支路存在短路。重点排查伺服电机绕组、I/O模块、安全继电器、外部传感器，测量其对地绝缘电阻与绕组阻值，修复短路故障后，再恢复整体连接。
完成所有故障元件更换与修复后，需按原结构精准复装电源单元。整理内部线路，避免线缆挤压、干涉，固定好各模块与元件，确保散热片贴合紧密、导热良好。重新连接输入输出线缆，核对接线标识，确保相位、正负极、信号接口连接正确，无松动、裸露。复装完成后，手动检查风扇转动顺畅，无卡滞、异响，内部无异物残留。
库卡机器人维修后的测试环节至关重要，需分阶段验证，确保故障彻底排除。先进行低压空载测试，接通控制电源，观察控制板指示灯、风扇运转状态，确认无报警、无异常发热。再逐步接入主电源，测量直流母线电压、各路输出电压，确认数值符合标准，波动范围小于±1%。随后连接机器人基本负载，进行点动测试，观察各轴运动、示教器显示、系统报警状态，监测电源单元温度，确保温升正常。最后模拟实际生产工况，连续运行2小时，全程监测电压、电流、温度，确认无异常波动、无报警触发，电源单元输出稳定可靠。
日常运维可有效降低电源单元无输出故障的发生概率。建立定期养护机制，每月清理电源单元内部积尘、检查散热风扇状态，每季度测量输入输出电压、电容容量、绝缘电阻，每年全面检测核心元件性能。规范机器人操作流程，避免频繁强行启停、过载运行，改善车间环境，控制温度、湿度，减少粉尘、油污侵入，从源头延长电源单元使用寿命。库卡机器人电源单元无输出故障维修，核心在于精准溯源、规范操作、全面测试，每一步都需严谨细致，既彻底修复显性故障，也消除隐性隐患，快速恢复机器人供电，保障生产连续性，降低设备故障率与库卡机器人维修成本。
