KUKA库卡机器人KSD驱动器报警故障维修
时间:2026-05-16 点击: 来源:互联网 作者:匿名
简介：KUKA库卡机器人KSD驱动器作为核心动力控制部件，承载着机器人关节运动的精准驱动任务，将控制柜的控制信号转化为伺服电机可识别的驱动电流，直接影响机器人作业的稳定性与精准度。……

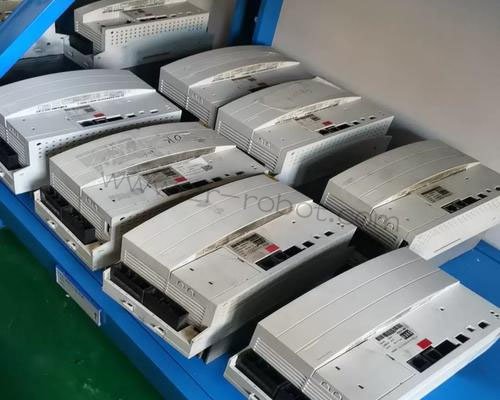

KUKA库卡机器人KSD驱动器作为核心动力控制部件，承载着机器人关节运动的精准驱动任务，将控制柜的控制信号转化为伺服电机可识别的驱动电流，直接影响机器人作业的稳定性与精准度。在工业批量生产场景中，KSD驱动器长期承受高频负载、电网波动冲击，同时受车间粉尘、环境高温、接线损耗等因素影响，报警故障成为制约生产连续性的主要问题。一旦出现报警，机器人会立即触发保护停机，不仅导致生产线中断，若未及时规范库卡机器人维修，还会加剧内部功率模块、控制芯片等精密部件的损坏，增加维修成本与停机损失，因此精准处置报警故障、规范开展维修作业，是保障库卡机器人正常运行的关键。
库卡KSD驱动器的报警故障并非孤立存在，每类报警现象都对应着明确的内部或外部故障根源，而报警代码正是定位故障的核心依据，无需盲目拆解，通过代码结合现场现象就能快速锁定排查方向。维修人员在接到报警反馈后，首先需通过示教器或驱动器面板读取报警代码，结合现场运行状态判断故障类型——比如面板红灯常亮且示教器显示26107代码，多是中间电路过压导致，大概率与制动单元故障或电网浪涌相关；若开机后短时间内即停机报警，代码显示26111，则重点关注散热系统；若伴随电机振动加剧，报警代码为26201，需联动检查电机与驱动器的连接状态；示教器无明确报警详情、仅提示通讯异常，多对应26302代码，与排线或固件相关。
开展KSD驱动器维修作业，安全操作是首要前提，任何环节的操作不当都可能引发触电事故或二次损坏。库卡机器人维修前必须先切断机器人总电源及控制柜供电开关，切忌直接拆解，需等待10分钟以上，确保驱动器内部直流母线电容完全放电，可借助万用表检测P+与N-端子间电压，确认电压低于36V安全阈值后，再进入后续操作。维修人员需全程佩戴防静电手环、绝缘手套与护目镜，作业台面铺设防静电垫，避免人体静电击穿内部精密芯片，同时防止残余电荷造成触电风险，保障维修过程的安全性。
库卡机器人维修前的筹备工作的充分与否，直接决定维修效率与维修质量。需提前备齐经过校准的专用维修工具，包括万用表、示波器、绝缘电阻测试仪、恒温热风枪等，确保工具精度符合检测要求；配件方面需选用库卡原厂部件，涵盖KSD驱动器功率模块、IGBT芯片、电解电容、散热风扇等，务必保证配件型号与驱动器规格完全匹配，避免因配件不符导致维修失败或部件损坏。同时，需通过WorkVisual软件备份驱动器内的参数与故障日志，防止维修过程中出现参数丢失、误修改等问题，为后续调试与故障追溯提供支撑。
不同于传统分层排查模式，库卡KSD驱动器报警维修需结合报警代码与现场现象，精准定位后直接开展针对性处理，避免无效排查。遇到26107中间电路过压报警时，先对电网三相电压进行检测，观察电压是否稳定在380V±10%的标准范围内，若波动过大，需加装浪涌保护器稳定电网电压；随后检查制动电阻的状态，用万用表测量阻值，若偏离标称值或出现开路、破损，需及时更换，同时检查制动单元接线接口，清理氧化层后重新紧固，确保接线可靠。
26111过热报警的处置重点在于恢复散热系统的正常功能，无需急于拆解驱动器内部。先对驱动器外壳及控制柜内部进行全面清理，清除附着的粉尘、杂物，确保散热风道通畅，避免热量积聚；手动转动散热风扇叶片，感受转动阻力与是否有异响，若风扇卡顿、无法正常转动，需更换同规格原厂风扇；拆下驱动器散热片，检查散热硅脂的状态，若出现干涸、氧化，需彻底清理残留硅脂，再均匀薄涂新的导热硅脂，避免气泡产生，确保IGBT模块的散热效果，从根源解决过热问题。
26201电机过流报警的维修需兼顾驱动器与伺服电机，两者的异常都会引发此类报警。先断开电机与驱动器的连接线缆，用绝缘电阻测试仪检测电机绕组的绝缘电阻，若阻值低于10MΩ，说明电机绕组存在短路问题，需同步对电机进行检修；再检查电机动力线缆，查看是否有破损、接线松动等情况，及时修复破损线缆并重新紧固接头；最后用万用表二极管档检测驱动器内部IGBT模块，若正反向均导通，说明模块已击穿，需更换库卡原厂IGBT模块，确保电流输出正常。
26302内部通讯故障的排查需聚焦信号传输环节，优先检查驱动器与控制柜之间的连接排线，查看排线是否有破损、脱落现象，清理接口处的氧化层后，重新插拔并加固，确保排线接触良好；若排线无异常，需通过WorkVisual软件检查驱动器固件版本，判断是否存在版本不兼容问题，若版本不符，需升级至匹配固件，同时恢复出厂参数后，重新配置电机额定电流、转速等关键参数，避免参数冲突导致通讯异常。
当外部排查与针对性处理无法解决故障时，再进行驱动器内部硬件拆解维修，拆解过程需轻缓细致，做好部件标记，避免后续装配错位。用专用工具拧下驱动器固定螺栓，轻轻打开外壳，注意保护内部线路与模块，避免拉扯导致排线断裂。库卡机器人维修拆解后重点检查内部电解电容，若出现鼓包、漏液等老化现象，需立即更换同规格原厂电容；用示波器检测驱动光耦的输出信号，若波形出现畸变，需成对更换驱动光耦，禁止新旧型号混用，防止出现时序错误。
内部硬件更换过程中，细节把控至关重要。更换IGBT模块时，需用恒温热风枪控制焊接温度在260±5℃，焊接完成后及时清理焊盘残留焊锡，确保焊接牢固、无虚焊；对电流采样电阻进行校准，若阻值偏离标称值超过5%，需及时更换，避免电流反馈失真引发误报警。所有部件更换完毕后，按拆解反顺序装配驱动器，紧固外壳螺栓，确保外壳密封良好，防止粉尘、湿气侵入内部，造成二次损坏。
库卡机器人维修完成后，需通过分层试机验证确保故障彻底消除，避免维修不彻底导致故障反复。先进行空载测试，上电后通过示教器控制机器人单轴点动运行，用示波器监测电流波形，确保波形平滑无尖峰，持续运行30分钟，观察驱动器温度与运行状态，无任何报警提示即为空载测试合格。随后开展负载测试，运行机器人典型作业程序，逐步增加负载至额定值的80%，实时记录驱动器温度、电流变化，确保无异常报警，机器人运动精准、无振动，满足生产作业要求。
试机合格后，需完善维修记录，详细记录报警代码、故障现象、排查过程、处理步骤及更换部件型号，建立完整的维修档案，便于后续同类故障快速定位、高效处理。日常运维工作中，需加强KSD驱动器的保养，每周清理驱动器与控制柜内的粉尘，每月检查接线接口与散热风扇运行状态，每季度校准电流、电压检测电路，每三年更换老化的电解电容与散热硅脂，从源头降低报警故障发生率，保障库卡机器人持续稳定运行。
