kuka库卡机器人编码器板卡短路故障维修
时间:2026-05-19 点击: 来源:互联网 作者:匿名
简介：KUKA库卡机器人编码器板卡是衔接伺服系统与主控单元的关键信号传输部件，核心作用是采集各轴运动位置、转速及角度数据，将实时工况转化为电信号反馈至控制系统，确保机器人精准完成轨迹运行、点位定位等作业。……

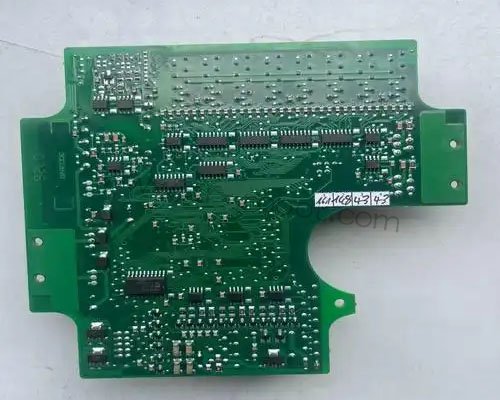

KUKA库卡机器人编码器板卡是衔接伺服系统与主控单元的关键信号传输部件，核心作用是采集各轴运动位置、转速及角度数据，将实时工况转化为电信号反馈至控制系统，确保机器人精准完成轨迹运行、点位定位等作业。库卡机器人长期在工业车间高频运行，编码器板卡安置于控制柜内部，易受粉尘侵入、温度波动、线路老化及瞬时电压冲击影响，导致板卡内部线路绝缘层破损、焊点脱落或元件击穿，进而引发短路故障。短路发生后，机器人会出现轴体无法正常启动、位置数据错乱、伺服报警锁止，严重时会烧毁板卡周边线路及元件，造成设备长时间停机，因此快速处置短路故障、规范完成库卡机器人维修，是保障生产连续推进的关键。
编码器板卡短路故障发生后，首要任务是做好应急处置，杜绝故障扩大，为后续库卡机器人维修创造安全环境。发现机器人出现异常报警、轴体卡死或控制柜内有轻微焦味时，立即按下急停按钮，切断整机供电及控制柜独立供电，避免持续通电导致短路范围扩大，烧毁更多精密元件。悬挂维修警示标识，禁止无关人员触碰设备及接线端口，防止触电或误操作造成二次损伤。待控制柜内部温度降至常温后，初步查看板卡对应供电回路的保险丝状态，若保险丝熔断，说明板卡存在硬性短路，需重点排查内部线路及元件，此时切勿盲目通电试机，避免引发更严重的设备损坏。
应急处置完成后，开展板卡离线拆解操作，拆解过程需注重细节，避免损坏板卡精密结构。先记录编码器板卡与控制柜的接线位置、接线走向，拍照留存对接细节，确保后续回装精准无误。用专用工具拧下板卡固定螺丝，平稳取出板卡，放置于铺有防静电软布的绝缘操作台上，避免板卡与金属台面接触造成二次短路。拆解过程中，轻拿轻放，避免用力触碰板卡表层线路、贴片元件及接线端口，防止焊点脱落、元件损坏，同时清理板卡表面及周边的粉尘、油污，避免杂质影响后续故障排查。
板卡离线后，先开展表层筛查，无需借助复杂检测工具，通过肉眼观察即可锁定初步故障范围。库卡机器人维修重点查看板卡表层线路，观察绝缘漆是否有脱落、开裂、发黑痕迹，这些迹象多是线路过热短路的直接表现。查看贴片电阻、电容、信号芯片等元件，若出现元件鼓包、发黑、引脚氧化，大概率是元件击穿引发的短路。仔细检查板卡焊点位置，尤其是接线端口周边焊点，长期震动易导致焊点脱锡、锡渣残留，锡渣堆积在相邻线路之间，极易形成线路短路，这类隐性短路需重点关注，用放大镜辅助查看，避免遗漏细微隐患。
表层筛查完成后，借助检测工具开展精准定位，明确短路具体点位，避免盲目修复。使用万用表，按照库卡编码器板卡线路图纸，逐组测量供电线路、信号线路之间的通断状态，正常线路应保持绝缘，若测量数值趋近于零，说明该组线路存在短路。优先排查板卡供电回路线路，这类线路短路概率最高，且易引发整体故障；再排查高频信号传输线路，这类线路绝缘层易磨损，易形成隐性短路。针对排查出的短路点位，用记号笔做好清晰标记，同时区分短路类型，判断是线路破损短路、焊点短路还是元件击穿短路，为后续修复提供精准依据。
修复操作采用微创方式，根据短路类型针对性处理，库卡机器人维修需兼顾修复质量与板卡原有结构完整性。对于锡渣残留、焊点脱锡引发的短路，用专用除锡工具清理残留锡体，修整焊点，确保焊点饱满、无虚焊，同时清理线路周边杂质，保证相邻线路之间绝缘距离。对于线路绝缘层破损引发的短路，剔除破损部位老化绝缘层，用专用绝缘胶带包裹修复，确保线路之间无异常接触，避免再次短路。对于元件击穿引发的短路，更换同型号库卡原厂元件，焊接时控制烙铁温度与时间，避免高温烫坏周边线路及元件，焊接完成后用放大镜检查焊点状态，杜绝连锡、虚焊问题。
修复完成后，先进行板卡独立测试，确认无短路隐患后再开展原位回装。接通适配的低压测试电源，观测板卡通电后的运行状态，查看是否有异常发热、电流过载现象，用万用表再次检测各组线路通断及绝缘状态，确保短路隐患彻底清除。同时检测板卡信号输出能力，确认位置、转速信号输出平稳，符合库卡机器人运行标准。测试合格后，对照前期记录的接线细节，将板卡平稳安装至控制柜原有卡槽，锁紧固定螺丝，逐一对接接线端口，确保接线牢固、无松动、无接反，避免接线错误引发新的故障。
板卡回装完成后，开展整机分阶核验，确保库卡机器人维修效果达标，可正常投入生产。第一步进行空载初始化，接通整机供电，完成系统复位，清除前期故障记录，重新校准各轴原点参数，观测机器人各轴是否能正常启动，无异常报警。第二步进行低速试运行，手动操控机器人完成单轴往复运动，实时监测系统读取的位置数据，确保数据波动在合理范围，轴体运动平稳、无卡顿。第三步进行负载模拟测试，模拟现场实际作业工况，让机器人连续运行1小时，监测控制柜内部温度、板卡运行状态，确认无异常发热、无报警，位置反馈精准，即可判定维修合格。
日常隐患防控能有效降低编码器板卡短路故障发生率，延长板卡使用寿命。定期对控制柜进行通风除尘，清理内部粉尘，避免粉尘侵入板卡线路层，影响绝缘性能；保持控制柜通风散热顺畅，减少温度波动对板卡线路及元件的影响。定期检查板卡接线端口，及时处理松动、氧化的接线端子，避免线路晃动导致焊点脱落；定期抽检板卡线路绝缘状态，提前排查隐性短路隐患。避免机器人频繁急停、瞬时电压冲击，优化作业环境，减少粉尘、震动对设备的侵蚀，确保库卡机器人编码器板卡长期稳定运行。
