KUKA库卡工业机器人外部轴配置方法
时间:2019-12-26 点击: 来源:互联网 作者:匿名
简介：1、连接控制柜和外部轴的动力线和编码器线 （外部轴动力线） （连接机器人底部RDC编码器线） 2、Workvisual外部轴添加与配置 （1）根据机器人控制柜内部实际的KPP和KSP型号添加： （右键控制系统组件添加） （2）确认电机铭牌上的电机型号： （开头MG/ME光轴……
1、连接控制柜和外部轴的动力线和编码器线

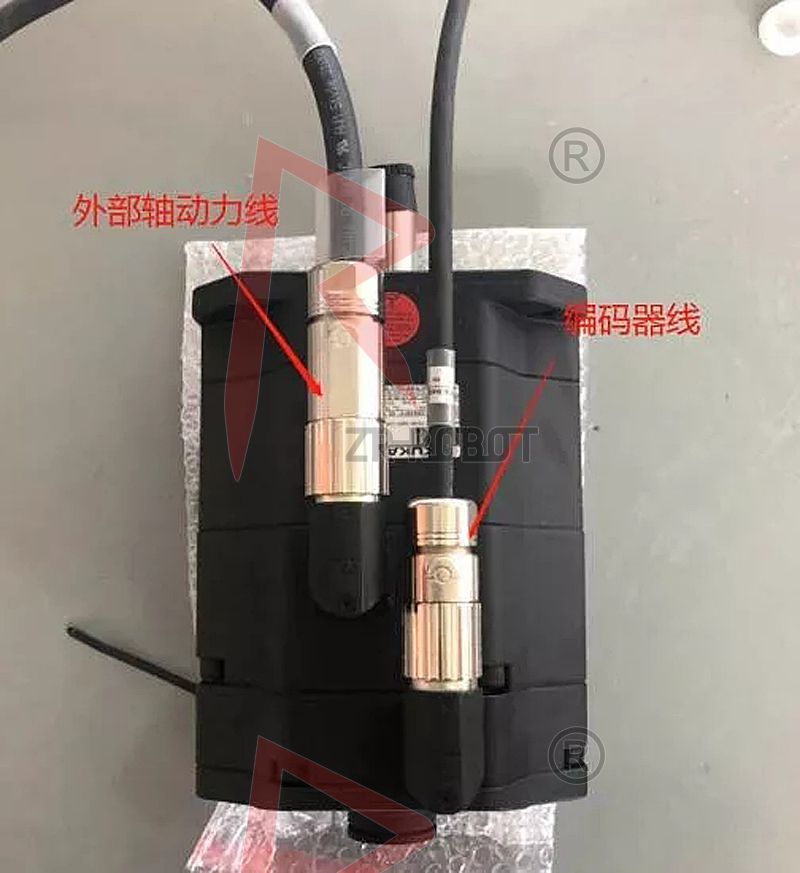

（外部轴动力线）

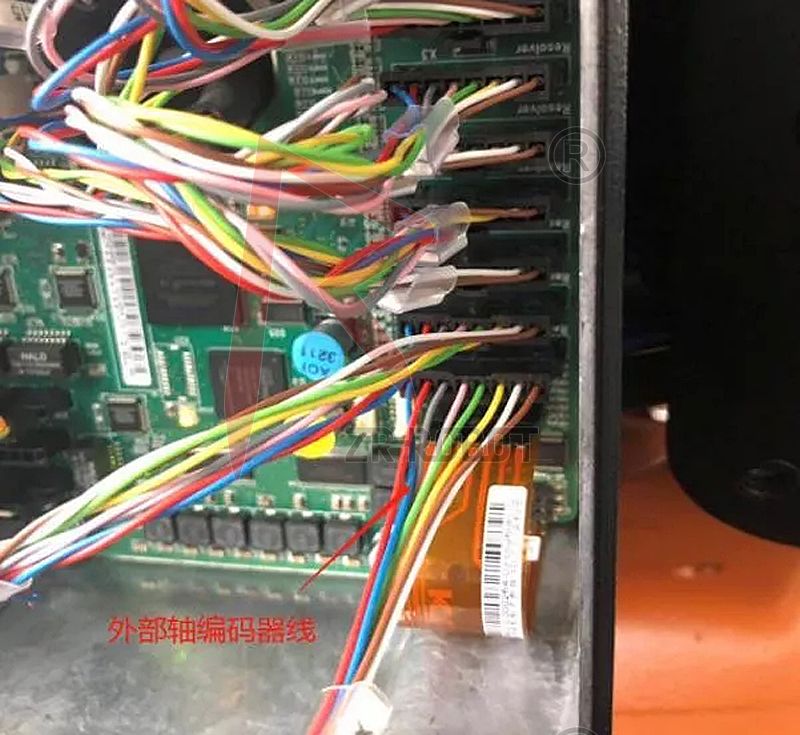

（连接机器人底部RDC编码器线）
2、Workvisual外部轴添加与配置

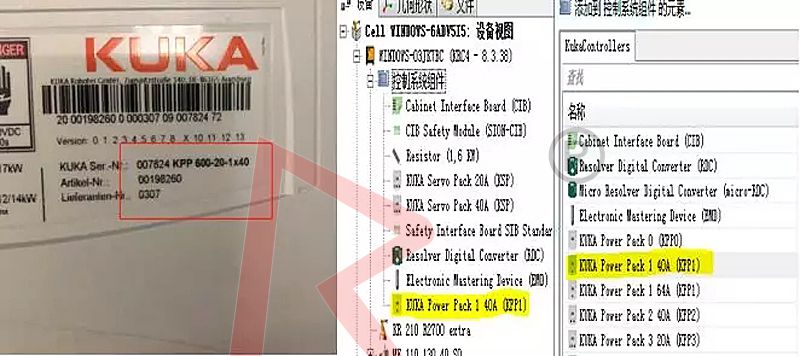

（1）根据机器人控制柜内部实际的KPP和KSP型号添加：
（右键控制系统组件添加）

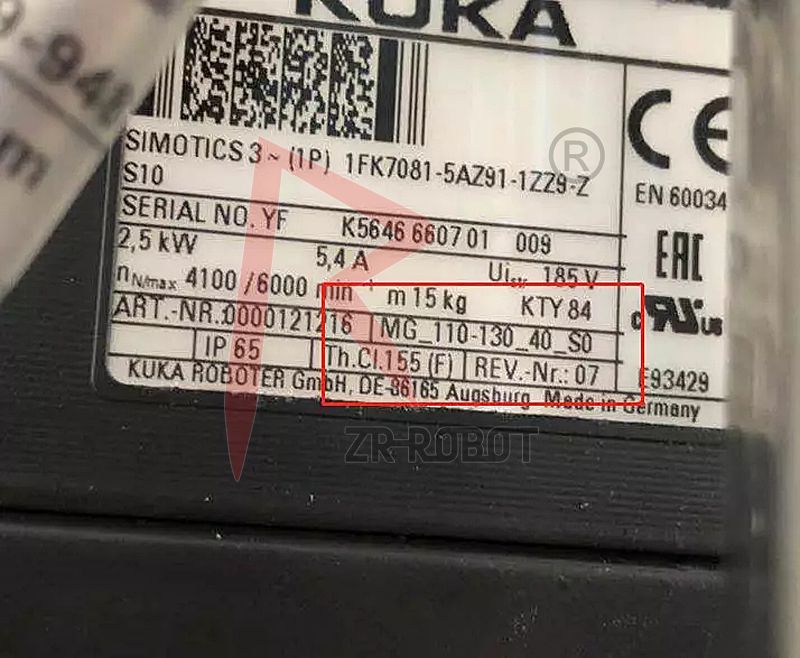

（2）确认电机铭牌上的电机型号：
（开头MG/ME光轴与键槽轴的区别）

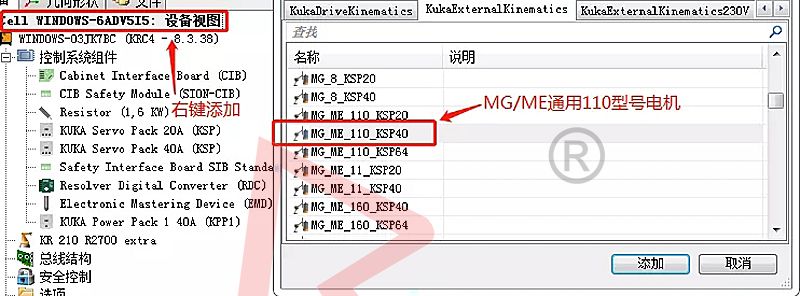

（3）根据电机型号添加选项：
（右键设备视图添加电机型号）

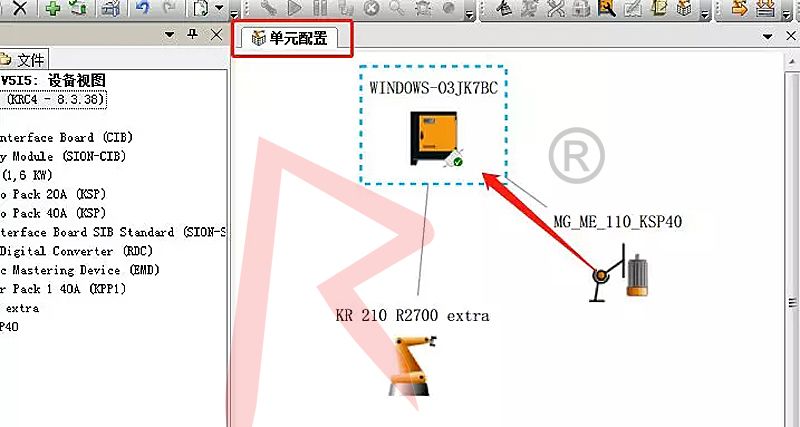

（4）在单元配置中将添加的外部轴电机与控制柜连接：
（拖住电机连接控制柜）

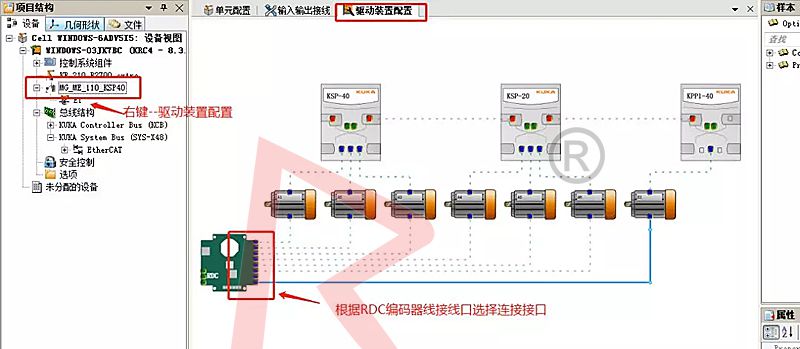

（5）右键电机--驱动装置配置--（根据实际接线图连接电机）：

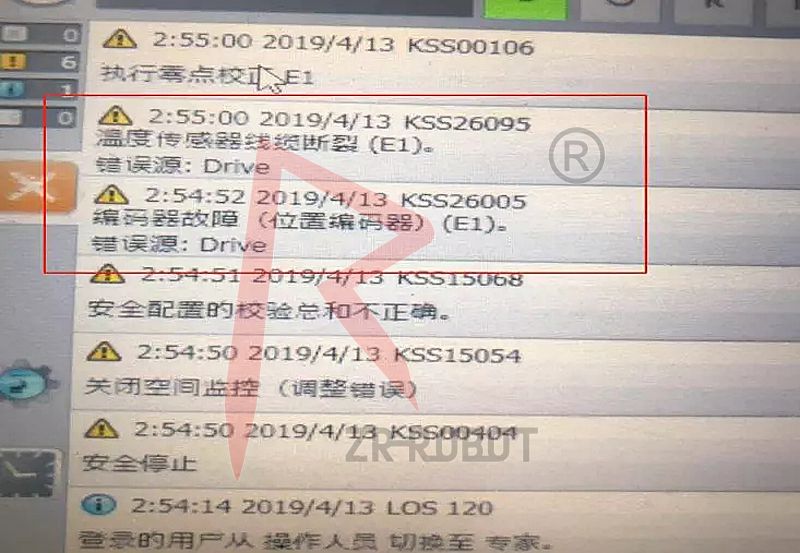

（外部轴电机连接错误，导入项目提示报警编码器故障）：
（6）右键电机--机器参数配置（配置电机需要的参数）：

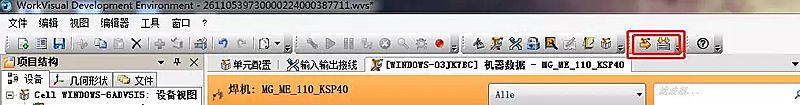

（7）配置完成后，项目编译导入机器人控制柜。

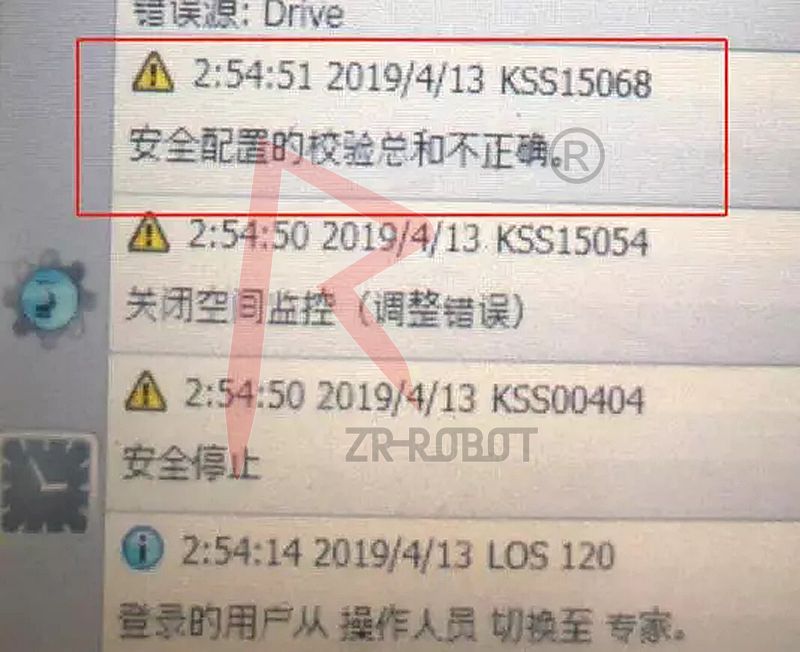

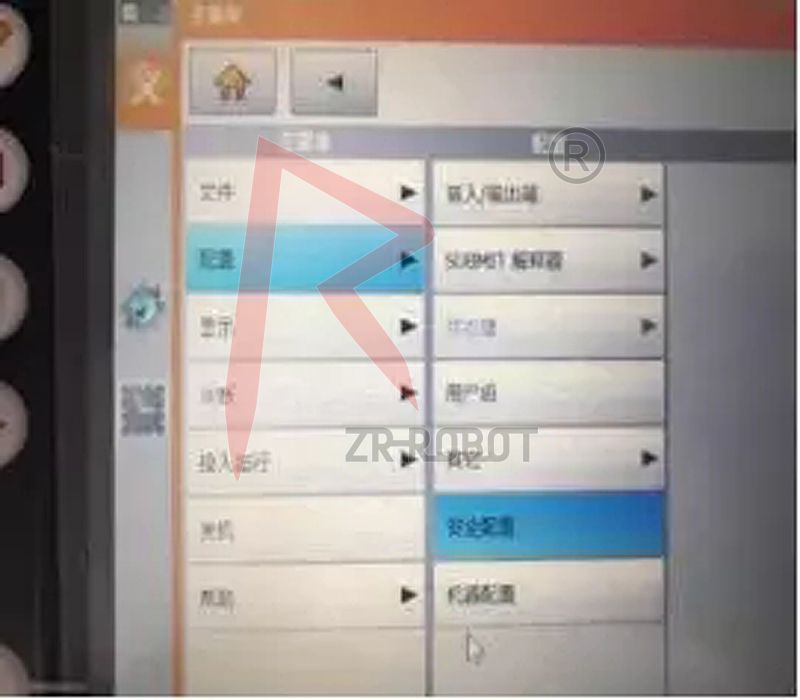

（8）导入项目后进行安全配置：（注意切换安全员用户）

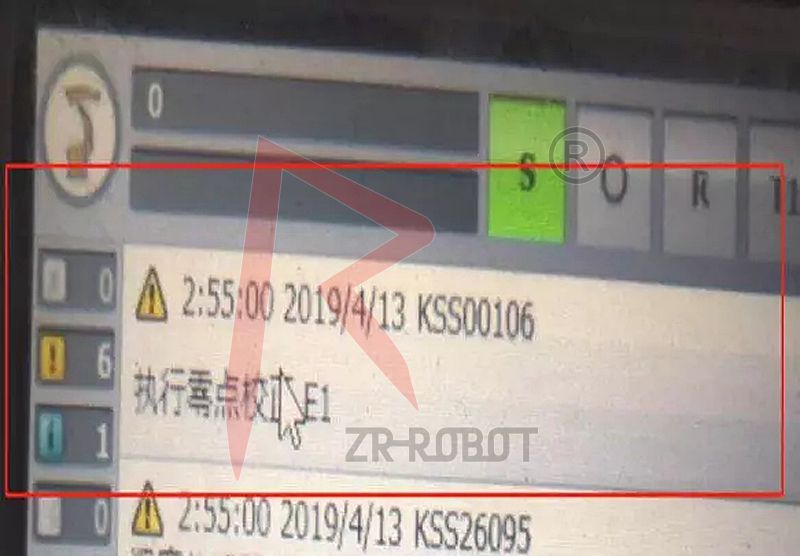

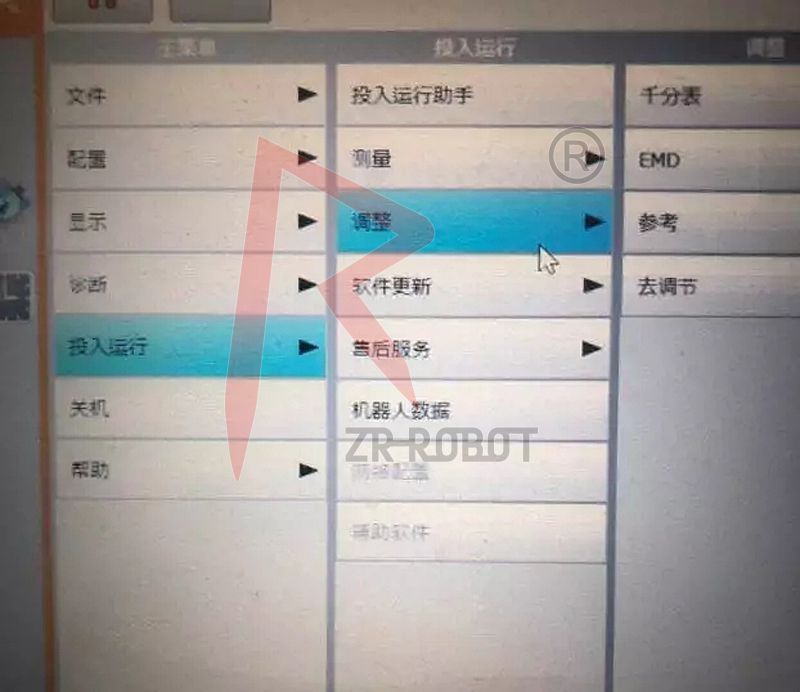

（9）外部轴零点丢失（进行零点校正）：
（10）外部轴动作方式的切换：
