三菱机器人控制柜上电不动作维修攻略

三菱机器人凭借高性价比、适配性强的优势，广泛应用于电子制造、五金加工、自动化装配等中小型生产场景，控制柜作为整个机器人系统的“大脑”，集成了电源模块、控制主板、驱动单元、安全回路等核心部件，负责指令传输、参数调控和动力供给，其运行稳定性直接决定机器人能否正常启动和作业。在车间实操中，不少企业会遇到控制柜上电后无任何动作的问题——电源指示灯亮起、风扇正常转动，但机器人各轴无响应、示教器无指令反馈，甚至无法进入操作界面，这类故障看似简单，实则诱因繁杂，涉及电源、线路、控制模块等多个方面，若盲目排查或拆机，不仅无法快速解决问题，还可能损坏内部精密元件，延长停机时间、增加维修成本。相较于发那科、松下机器人控制柜，三菱控制柜的线路布局和模块接口有其专属设计，三菱机器人维修需兼顾实操性和针对性，遵循专属流程逐步推进。



三菱机器人控制柜上电不动作，核心是“供电通路正常但指令传输或动力输出异常”，区别于单纯的上电无反应故障，其典型特征是电源指示灯亮、内部风扇运转正常，排除了整体供电中断的可能，三菱机器人维修重点可锁定在控制回路、驱动单元、安全联锁和线路接触四大核心板块。不同使用时长、作业环境的控制柜，故障诱因差异明显：使用1-3年的控制柜，多因线路接触不良、安全回路触发或参数丢失导致；使用3年以上的，多与内部元件老化、模块损坏相关；而在粉尘多、湿度大或电压波动频繁的车间，故障多由元件受潮、电源模块损坏或线路氧化引发。维修前无需急于拆机，先通过简单的外观观察和基础测试，初步锁定故障范围，避免无效操作。



维修前需做好全方位防护准备，既要保障维修人员安全，也要避免设备二次损坏。首先切断控制柜所有外部电源，包括主电源和备用电源，拔掉电源插头，等待内部电容完全放电，防止电容残留电压触电或烧毁元件；佩戴防静电手环、绝缘手套，避免静电损坏控制主板、驱动芯片等精密部件；准备好专用维修工具，包括万用表、兆欧表、电子清洁剂、专用螺丝刀和备用保险丝，工具需提前校准，确保测量精度；同时，若控制柜配备CF卡或U盘参数备份，先导出核心参数，防止三菱机器人维修过程中参数丢失，若未备份，需记录当前可查看的关键参数，便于后期恢复。此外，清理控制柜周边的粉尘、杂物，打开控制柜柜门后，用压缩空气吹扫内部灰尘，避免粉尘堆积导致线路短路。



第一步开展基础排查，无需拆机，重点排查外部线路和安全联锁，快速排除简单故障。先检查主电源线路，三菱机器人控制柜多采用三相380V供电，用万用表测量三相输入电压，确认电压稳定在380V±10%范围内，若某一相电压缺失或波动过大，需检查车间供电线路、断路器和接触器，打磨触点氧化部位，更换损坏的断路器；同时检查电源进线的接线端子，确认螺丝紧固，无松动、发热痕迹，接线端子氧化需用酒精棉片擦拭干净，重新紧固。随后排查安全联锁回路，三菱控制柜内置急停按钮、安全门、过载保护等联锁装置，任一装置触发都会导致上电不动作，按下急停按钮确认是否弹起，检查安全门开关是否闭合，用万用表测量联锁回路通断情况，若回路断开，需逐一排查各联锁部件，修复或更换损坏的急停按钮、安全门开关。

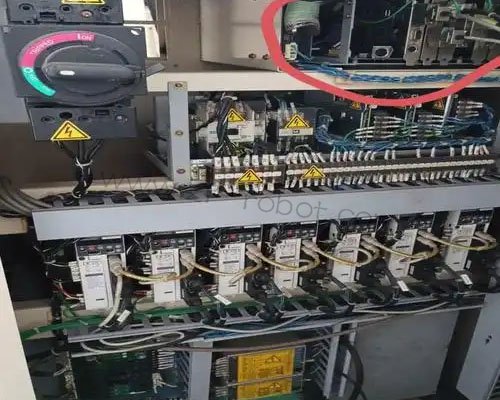

基础排查无果后，进入控制柜内部针对性排查，重点检查核心模块和内部线路。先检查电源模块，电源模块负责将三相电转换为24V直流电，为控制主板、示教器等部件供电，若电源模块故障，会导致指令无法传输。观察电源模块指示灯，正常应显示绿色常亮，若指示灯熄灭或闪烁，用万用表测量模块输出电压，若输出电压为0或波动过大，说明电源模块损坏，需更换同型号电源模块，更换时注意接线方向，避免接反烧毁模块。随后检查控制主板，控制主板作为指令传输核心，观察主板上的电容、芯片是否有鼓包、漏液、烧蚀痕迹，重点检查主板与驱动单元、示教器的连接排线，查看排线是否松动、氧化，用电子清洁剂擦拭排线接口，重新插紧并固定卡扣，若排线破损，需更换同规格专用排线。



驱动单元故障是导致上电不动作的核心诱因之一，三菱机器人控制柜驱动单元负责为机器人各轴电机提供动力，若驱动单元无信号输出，电机无法启动。观察驱动单元指示灯，若指示灯显示红色报警，需结合示教器提示（若能进入界面）初步判断故障，用示波器测量驱动单元输入、输出信号，若无输出信号，检查驱动单元与控制主板的信号线路，确认线路通畅，若线路正常，说明驱动单元内部芯片损坏，需专业三菱机器人维修或更换驱动单元。此外，检查内部保险丝，控制柜内的保险丝用于保护线路和元件，若保险丝熔断，会导致对应回路断开，用万用表测量保险丝通断情况，若保险丝熔断，需更换同规格保险丝，更换前需排查熔断原因，避免再次熔断（多由线路短路或模块故障导致）。



若上述排查均无问题，需检查参数设置和线路短路情况。部分企业因误操作修改参数，导致控制柜上电后无法执行指令，若能进入示教器操作界面，可恢复出厂设置（恢复前需备份参数），重新设置机器人基础参数和运动参数；若无法进入界面，可通过参数备份卡恢复参数。同时检查内部线路，查看线路是否有破损、短路痕迹，重点检查动力线与信号线是否缠绕，避免信号线受电磁干扰，若线路短路，需修复破损部位，整理线路布局，分开布置动力线和信号线，减少干扰。



三菱机器人维修完成后，需进行全面调试测试，确保控制柜和机器人运行稳定，才能投入正常生产。首先接通电源，开机后观察控制柜各模块指示灯，确认均显示绿色常亮，风扇运转正常；连接示教器，检查能否正常进入操作界面，参数显示是否正常；手动操作示教器，控制机器人各轴运动，检查各轴响应是否灵敏、顺畅，无卡顿、异响现象；模拟车间实际作业工况，让机器人连续运行3-4小时，观察控制柜温度、各模块运行状态，确认无异常报警、无元件过热现象，同时检查参数传输是否顺畅，无参数丢失情况。



日常规范维护能有效规避控制柜上电不动作故障，减少维修频次。操作人员需严格遵循操作规程，避免误操作修改参数，避免控制柜长时间超负荷运行；定期清理控制柜内部灰尘，每月用压缩空气吹扫一次，重点清理电源模块、控制主板表面灰尘，避免粉尘堆积导致散热不良或短路；每月检查一次接线端子、排线和保险丝，及时紧固松动的螺丝和排线，更换老化、破损的线路和保险丝；每季度检查一次电源模块、驱动单元，测量输出电压和信号，及时发现潜在故障；优化作业环境，控制车间温度在10~30℃，湿度≤70%，避免控制柜受潮、受粉尘和腐蚀性气体侵蚀，远离大功率干扰设备。



需特别注意，三菱机器人控制柜内部模块精密，若遇到复杂故障，如控制主板大面积损坏、驱动单元无法维修，或三菱机器人维修后仍频繁出现上电不动作，建议联系专业维修人员，结合专用检测设备开展维修，避免盲目拆机造成二次损坏。同时，建立故障台账，记录每次故障发生的时间、场景、排查过程和维修措施，总结高频故障规律，针对性优化维护方案，延长控制柜使用寿命，保障三菱机器人长期稳定高效运行，降低企业停机成本和综合生产成本。
