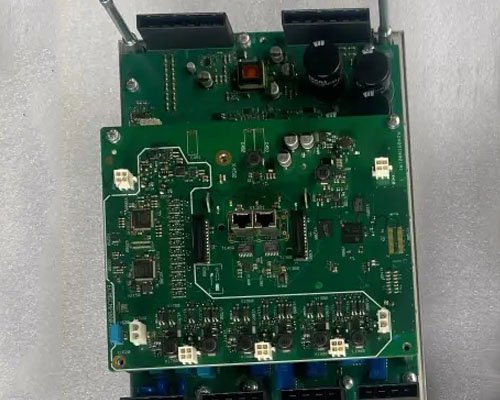

kuka库卡机器人驱动器板维修
时间:2026-01-31 点击: 来源:互联网 作者:匿名
简介：在库卡机器人控制系统中，驱动器板是连接主控指令与伺服电机的关键执行单元，负责将数字控制信号转化为精确的三相电流输出，驱动电机完成高动态运动。……
在库卡机器人控制系统中，驱动器板是连接主控指令与伺服电机的关键执行单元，负责将数字控制信号转化为精确的三相电流输出，驱动电机完成高动态运动。一旦驱动器板出现故障，常表现为某轴无法使能、运行中突然停机、电流异常或直接报“Power Module Fault”等错误，严重时甚至伴随烧焦气味或元件爆裂。由于该板集成大量功率器件、驱动芯片与保护电路，库卡机器人维修若仅以更换整板应对，不仅成本高昂，还可能因未消除诱发因素导致新板迅速损坏。因此，针对库卡驱动器板的修复，必须从失效机理入手，结合环境、负载与电气特性进行系统性处理。
驱动器板故障多源于长期热应力、电压冲击或机械振动的综合作用。库卡常用驱动器（如KSD系列）内部包含IGBT模块、电流采样电阻、驱动光耦、直流母线电容及散热结构。在重载频繁启停的工况下，IGBT反复开关产生高温，若散热不良，会导致结温超标，引发热疲劳；电网中的浪涌或制动能量回馈过冲，则可能击穿功率器件；而控制柜内持续振动会使焊点开裂或接插件松动，造成间歇性失效。这些因素往往交织作用，需逐层剥离。
库卡机器人维修前必须确保安全。彻底断开主电源，并等待至少十五分钟，使直流母线电容放电完毕。使用万用表确认P+与N-端子间电压低于安全阈值后方可操作。同时佩戴防静电手环，避免人体静电损伤敏感控制芯片。
初步诊断应从外部表现入手。若驱动器板指示灯全灭，首先检查输入电源是否正常，保险丝是否熔断；若指示灯闪烁异常，则可能为通信中断或内部自检失败。观察板面是否有明显烧蚀、电容鼓包或MOSFET炸裂痕迹。若有焦味或碳化区域，说明已发生严重短路，需重点排查功率回路。
深入检测需借助专业工具。使用万用表二极管档测量IGBT各极间通断，正常应呈现单向导通特性；若正反向均导通，则已击穿。测量电流采样电阻阻值，若偏离标称值超过百分之五，会导致电流反馈失真，引发误保护。检查驱动光耦输出是否响应输入信号，其老化会导致PWM波形畸变，使电机运行不稳。对于无明显损坏但功能异常的板卡，可用示波器观测六路驱动信号是否对称、有无缺失，判断控制逻辑是否完整。
散热系统状态直接影响驱动器寿命。库卡机器人维修时拆下散热片后，检查硅脂是否干涸、IGBT底座是否氧化。若散热接触不良，即使环境温度不高，芯片结温仍会迅速上升。重新涂抹导热硅脂时，应均匀薄涂，避免气泡影响热传导。同时清理风扇与风道积尘，确保强制冷却有效。
值得注意的是，驱动器板损坏常由外部因素诱发。例如，电机绕组短路会造成瞬间大电流冲击；编码器信号丢失会使控制器误判位置，输出异常力矩；制动电阻开路则导致再生能量无法释放，抬升母线电压击穿IGBT。因此，在更换或修复驱动器板前，必须确认电机、线缆、编码器及制动回路均处于良好状态，否则新板上电即损。
对于焊点开裂或虚焊问题，需采用规范返修工艺。使用恒温烙铁或热风台，彻底清除旧焊锡，清洁焊盘后重新焊接。对BGA封装芯片，建议送专业机构进行X光检测与回流焊接，避免手工操作造成隐性损伤。
修复完成后，不可直接接入整机测试。应先在隔离电源下进行低压空载验证，确认无短路、各路电压正常；再接入电机空载运行，监测电流波形与温升；最后加载实际负载，执行典型作业循环，观察是否稳定无报警。
预防性措施至关重要。建议定期清理控制柜滤网，保持良好通风；在电网质量较差区域加装浪涌保护器与制动单元监控；对高节拍应用建立驱动器温升与电流趋势记录；每三年对老旧设备主动更换电解电容与散热硅脂。
库卡驱动器板维修不仅是电子元件的替换，更是对整个功率传输链健康状态的评估。它要求技术人员既掌握电力电子知识，又理解机械负载特性，还需具备故障溯源能力。在追求高可用性的现代工厂中，唯有通过精细化诊断与规范化修复，才能真正实现降本增效，保障机器人系统长期可靠运行。忽视任一环节，都可能使一次可修复的故障演变为重复性停机与高昂备件消耗。
