KUKA库卡机器人RDW板元器件损坏维修
时间:2025-12-01 点击: 来源:互联网 作者:匿名
简介：库卡机器人的信号传输与动作协调，离不开RDW板的核心调度作用。作为控制柜内的关键接口板，RDW板承担着各模块间信号转换与传输的职责，从伺服电机反馈信号处理到外部执行器指令下发，每一项核心动作都依赖其稳定运行。……

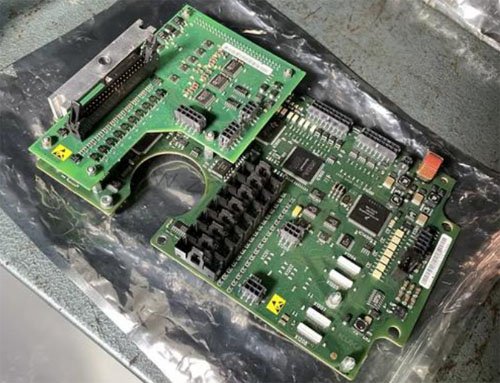

库卡机器人的信号传输与动作协调，离不开RDW板的核心调度作用。作为控制柜内的关键接口板，RDW板承担着各模块间信号转换与传输的职责，从伺服电机反馈信号处理到外部执行器指令下发，每一项核心动作都依赖其稳定运行。RDW板上的元器件出现损坏时，机器人运行会出现明显异常，部分模块间信号中断，导致机器人某一关节无法正常运动，或运动轨迹出现偏差。有些损坏会引发信号干扰，机器人执行指令时出现卡顿，甚至频繁触发无理由报警，需要反复重启才能短暂恢复。更严重的元器件烧毁会直接导致机器人无法启动，控制柜指示灯异常闪烁，生产线被迫中断。
RDW板元器件损坏的诱因需结合板件特性与运行环境综合判断，电路负荷异常是主要因素。机器人长期高负载运行，会导致RDW板供电电流持续处于高位，功率元器件发热加剧，超出耐受范围后易出现烧毁。供电系统的电压波动也会造成损伤，电压骤升时会击穿元器件内部的绝缘层，电压骤降则可能导致元器件因供电不足出现异常损耗。环境因素同样不可忽视，控制柜内散热不良会使板件温度过高，加速元器件老化；车间内的粉尘和湿气侵入控制柜，会附着在元器件引脚处，造成腐蚀或短路。机器人突发故障时的电流冲击，也可能瞬间损坏RDW板上的敏感元器件。
维修的关键是精准定位损坏元器件，避免盲目更换整块板件。维修前需先切断控制柜电源，等待板件完全放电后再进行操作，防止触电或二次损伤。打开控制柜后，先观察RDW板表面状况，查看是否有元器件出现烧毁发黑、引脚氧化或电容鼓包等明显痕迹。库卡机器人维修使用万用表对供电电路和关键信号电路进行测量，对比原厂电路参数，确定异常电压或电流所在的回路，锁定可疑元器件。对引脚密集的集成电路，可借助示波器检测信号波形，判断其是否能正常传输信号，排除虚焊或接触不良的可能。
不同元器件的损坏需采取对应的修复方式，操作时需注重精细度。电阻、电容等基础元器件出现损坏，可直接更换同型号配件，焊接时控制好电烙铁温度，避免高温损伤周边元器件，焊接完成后清理引脚残留的焊锡。集成电路等复杂元器件损坏，更换时需先做好引脚定位标记，使用专用吸锡器清理焊盘，确保焊盘平整后再焊接新元器件，防止引脚虚焊或错焊。更换完成后，需对板件进行清洁，使用毛刷清除表面粉尘，用酒精棉片擦拭引脚处的氧化物，确保电路接触良好。
修复后的板件需经过严格测试，确保恢复正常功能。先进行离线测试，将RDW板接入专用测试台，模拟各模块信号，检测信号传输的稳定性与准确性，排查是否存在残留故障。离线测试通过后，将板件装回控制柜，连接好所有线路，通电后观察控制柜指示灯状态，确认无异常报警。启动机器人后进行空载运行，测试各关节运动是否顺畅，信号反馈是否及时。再进行负载测试，模拟实际作业工况，持续运行一段时间，监测RDW板温度变化与信号传输状态，确保无异常。
日常维护能有效降低RDW板元器件损坏的概率，需形成规范的维护流程。定期清洁控制柜内部，使用压缩空气吹除粉尘，检查散热风扇是否正常运转，确保散热良好。每半年对RDW板进行一次全面检查，测量关键电路参数，清理引脚处的氧化层，对老化严重的元器件提前更换。避免机器人频繁超负荷运行，定期检查供电系统，确保电压稳定，在车间环境恶劣的场景，可为控制柜加装防尘防潮装置，减少环境对板件的影响。
库卡机器人维修中，RDW板元器件维修是技术难度较高的环节。精准锁定损坏元器件，采用规范的焊接与更换流程，能有效恢复板件功能，避免整块更换带来的高成本。操作过程中的安全防护与细节把控，能防止二次故障的发生。
