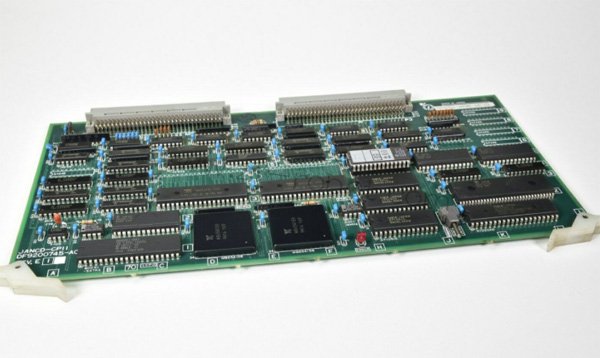

YASKAWA安川机器人制动器基板故障维修

YASKAWA安川机器人制动器基板作为制动系统的中枢控制部件，核心负责制动器线圈的精准供电、制动状态实时监测及故障信号的快速反馈，广泛配套于DX200、NX100系列控制柜，为MH、GP系列机器人在重载物料搬运、汽车车身焊装、高精度部件装配等场景的安全运行提供保障。基板一旦出现故障，极易引发制动系统异常，具体表现为关节制动抱死无法解锁、运行中突发制动停机、控制柜弹出对应报警代码，严重时还会造成设备碰撞、传动部件磨损等次生问题。故障根源主要涉及基板驱动电路烧毁、检测模块灵敏度异常、接线端子氧化接触不良、强电磁干扰及机械联动故障五大类，且常与制动器线圈损坏、制动间隙超标等问题混淆，安川机器人维修需紧扣基板结构特点与故障表现，同步推进电气检测与机械适配校验，杜绝盲目更换部件扩大故障损失。



精准划分故障表现类型，是快速锁定故障根源的关键前提，需结合控制柜报警信息与设备实际运行状态综合研判。关节制动抱死无法解锁，基板指示灯无任何反应，且检测制动器线圈无供电，这类情况多对应基板驱动电路故障、内部保险丝熔断，或是基板供电回路断路；机器人运行过程中突发制动停机，伴随基板报警灯闪烁，重启设备后可短暂恢复正常，大概率是基板检测模块灵敏度漂移、接线端子松动氧化，或是制动状态反馈信号受干扰；制动器成功解锁后仍存在运行卡顿，基板无报警提示但制动间隙异常，安川机器人维修需关联排查基板输出电压不稳定、机械传动部件卡滞，或是制动器线圈老化损耗；多关节同时出现制动故障，基板批量触发报警，应优先排查控制柜供电电压波动、总线信号传输异常，或是强电磁干扰对基板工作的影响。结合设备使用工况来看，长期处于高频启停、重载作业状态的机器人，基板内部驱动元件损耗速度会显著加快；在多粉尘、高湿度环境下服役的设备，需重点关注接线端子氧化、基板受潮短路等问题。



安川机器人维修前的准备工作需充分适配安川制动器基板的精密集成特性，做好工具、耗材与安全管控的全方位统筹。工具方面，提前备齐高精度数字万用表、示波器、恒温热风枪、防静电镊子、专用基板测试工装及无尘抹布，同时筹备同型号驱动芯片、保险丝、接线端子、滤波电容、绝缘胶带等耗材，应对排查过程中发现的损坏、老化部件。技术支撑上，提前调取对应控制柜机型的基板电路图、引脚定义手册，明确基板额定供电电压、驱动输出参数、检测信号阈值等核心技术数据，为安川机器人维修操作提供精准依据。安全防护工作务必落实到位，操作前先断开机器人总电源，按下急停按钮释放设备内部残余电荷，等待控制柜内储能电容完全放电，操作人员佩戴防静电手环并确保可靠接地，防止静电击穿基板上的精密芯片，同时彻底清理作业区域的粉尘与杂物，避免维修过程中杂质侵入基板接口或内部电路。



优先开展基板外部联动检测，无需拆解控制柜即可快速排查表层故障，缩小问题范围。重点检查基板与制动器线圈、控制柜之间的连接线束，仔细观察接线端子是否松动、氧化，线缆外皮是否存在磨损、断裂情况，着重核查供电线与制动状态反馈信号线的连接可靠性，对松动的端子按设备手册规定力矩紧固，氧化部位用无水酒精棉片清洁后复装测试，外皮磨损严重的线缆需裁剪后重新对接，并做好绝缘处理。用万用表测量基板输入电压，安川制动器基板额定供电多为DC24V，若电压偏差超过±5%，或是无电压输出，需进一步排查控制柜电源模块，更换故障电源元件后再次检测。通过控制柜操作面板读取基板报警详情，结合报警代码初步定位故障方向，同时手动触发制动器解锁动作，观察基板指示灯变化，判断基板是否能正常接收控制指令、反馈工作状态。

外部检测无异常后，再进行基板拆解与外观检测，操作过程中需精准规范，避免造成机械损伤。按照设备手册要求打开控制柜，对基板固定位置、线束接口做好清晰标记，防止复装时出现错位，拧下固定螺丝后平稳取出基板，放置于专用防静电垫上，切勿触碰基板表面的芯片、焊点及线路。首先对基板进行全面外观检查，安川机器人维修重点关注驱动电路区域、检测模块、保险丝及电容等关键元件，若发现保险丝熔断，先用万用表检测基板供电回路是否存在短路问题，排除短路隐患后再更换同规格保险丝；若电容出现鼓包、漏液现象，或是驱动芯片表面有烧焦痕迹，需及时标记故障元件，为后续精准修复做好准备。同时检查基板接口针脚是否存在变形、氧化，变形针脚用专用工具轻轻矫正，氧化部位清洁干净后复装测试，确保接口接触良好。



基板核心电路修复需聚焦驱动模块与检测模块，严格把控操作精度，避免二次故障。针对驱动电路故障，用示波器检测驱动芯片的输入、输出信号，若信号异常，先用热风枪拆卸故障芯片，彻底清理焊盘残留焊锡，再更换同型号驱动芯片，焊接时将温度控制在240-260℃，搭配散热垫保护周边元件不受高温损伤，焊接完成后仔细核查焊点牢固度，杜绝虚焊问题。若因检测模块异常导致报警频发、信号失真，用万用表测量模块引脚阻值，与手册标准阻值比对，偏差超出允许范围则更换检测模块，同时检查模块与基板线路的连接状态，确保信号传输顺畅无干扰。基板滤波电路故障易引发供电电压波动，需及时更换老化的滤波电容，调整滤波参数至标准范围，保证基板供电稳定，降低电磁干扰对基板工作的影响。



机械联动适配校验是基板维修不可或缺的环节，可有效避免电气修复后因机械问题导致故障复发。拆解制动器与基板的连接部位，用万用表测量制动线圈阻值，与设备手册标准值比对，若阻值显示无穷大，或是偏差超标，需及时更换制动线圈，同时清洁线圈接口氧化部位，确保与基板供电回路精准适配。精准调整制动间隙至标准范围，安川机器人制动器间隙通常控制在0.1-0.3mm，间隙过大易导致制动失效，过小则会引发运行卡顿，调整完成后手动测试制动器解锁、抱死动作，确保动作灵活可靠、无卡滞。检查制动盘磨损状态，若磨损严重、表面不平整，需及时更换，避免因制动不稳引发基板检测信号异常，影响基板正常工作。



基板复装与通电预测试需严格按规范推进，重点保障连接可靠性与功能完整性。将修复后的基板按之前标记的位置复位，精准对齐接口针脚插接线束，按压卡扣固定牢固，按对角顺序分次拧紧固定螺丝，力矩值严格遵循设备手册要求，避免受力不均导致基板变形、接口松动。复装完成后，先断开制动器线圈连接，接通电源开展基板空载测试，观察基板指示灯状态，用示波器检测输出电压、信号反馈是否正常，确认无异常后再接回制动器线圈。手动控制制动器完成多次解锁、抱死动作，通过控制柜实时监测基板工作状态，确保无报警提示、信号传输顺畅，为后续分级联动测试做好充分准备。



分级联动测试是验证安川机器人维修效果的核心环节，需模拟实际生产工况开展全面校验。空载测试阶段，控制机器人各关节完成全行程运动，实时监测基板工作温度、指示灯状态及制动动作响应速度，确保基板温升不超过环境温度+40℃，制动解锁、抱死及时迅速，无卡顿现象。负载测试阶段，让机器人携带额定负载80%的重物连续运行1.5小时，全程观察基板工作稳定性，无突发制动、无报警提示，制动间隙保持在标准范围，各项参数无异常波动。故障模拟测试阶段，人为模拟线路接触不良、供电电压波动等场景，验证基板故障检测与保护功能，确保能及时触发报警、切断制动回路，有效避免设备损坏。



常态化运维防护能显著降低制动器基板故障发生率，有效延长设备使用寿命。建立分级定期点检机制，每400小时对基板连接线束紧固状态、接口氧化情况进行全面检查，及时清洁基板表面粉尘；每1500小时测量基板输出电压、制动线圈阻值，精准捕捉电路老化、线圈损耗等潜在问题；每3000小时拆解基板，检查芯片、电容等元件老化状态，提前更换易损部件，同时校准制动间隙与基板检测参数，确保设备性能稳定。优化操作规范，避免机器人超负载运行、频繁急停制动，减少基板内部驱动元件损耗；针对多粉尘、高湿度作业环境，为控制柜加装专用防尘防潮装置，定期通电运行驱散内部潮气，强化线路屏蔽防护，降低电磁干扰影响。



特殊故障场景需采取靶向处置策略，兼顾故障修复与根源治理，杜绝问题反复。基板因进水受潮导致短路，立即断开电源，取出基板用无水酒精彻底清洁电路，放置于通风干燥处自然晾干，或用40℃低温热风缓慢烘干，烘干后更换损坏元件，同时全面排查控制柜防水隐患，做好密封防护，避免再次进水。因强电磁干扰导致基板信号紊乱，修复后强化线路屏蔽处理，检查接地线连接牢固性，调整控制柜安装位置，远离变频器、电焊机等强干扰源。多关节基板同时出现故障，优先排查控制柜电源模块、总线系统，解决供电与信号传输核心问题后，再逐一检修单块基板，大幅提升维修效率，减少停机损失。



安川机器人制动器基板故障维修的核心，在于精准划分故障表现类型，实现电气电路与机械系统的解耦排查、协同修复。维修人员需熟练掌握基板结构原理、驱动与检测模块工作特性，以及制动系统与基板的适配要求，依托专业工具突破故障表象，精细化开展每一步修复操作。规范的排查流程、精准的修复动作与全面的分级测试相结合，再搭配常态化运维防护措施，能彻底消除故障隐患，维持制动系统与基板的稳定联动，为机器人在各场景下的安全、连续化作业提供坚实保障。
