安川安川机器人控制基板维修

时间:2025-06-21 点击: 来源:互联网作者:匿名

简介：控制基板作为安川机器人系统的核心部件，其稳定性直接影响设备运行状态。安川机器人维修数据显示，控制基板故障约占电气系统故障的35%，这类问题往往导致整机功能异常。掌握专业维修方法，能够有效恢复设备性能并降低维修成本。……

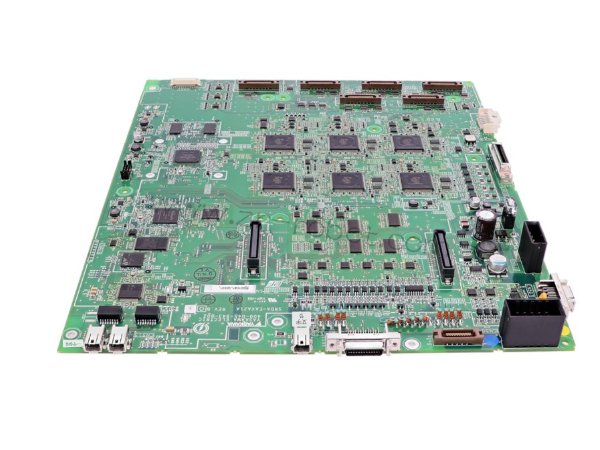

控制基板作为安川机器人系统的核心部件，其稳定性直接影响设备运行状态。安川机器人维修数据显示，控制基板故障约占电气系统故障的35%，这类问题往往导致整机功能异常。掌握专业维修方法，能够有效恢复设备性能并降低维修成本。

电源模块故障是最常见的现象。控制基板上的DC-DC转换电路可能因电压波动损坏，表现为系统无法上电或频繁重启。安川机器人维修时应当先测量各供电节点的电压值，异常波动通常意味着电源管理芯片出现问题。更换电源模块前，需要确认外部供电质量，有时候电网干扰才是根本原因。

内存故障会导致多种异常现象。系统启动失败、程序无故丢失或运行中死机，都可能与内存条有关。安川机器人维修过程中，可以尝试重新插拔内存模块，用专业清洁剂处理金手指氧化层。内存插槽的针脚变形也是常见问题，需要借助放大镜检查确认。

BIOS芯片故障会使控制基板无法完成自检。表现为开机无显示、蜂鸣器报警或卡在初始化界面。安川机器人维修时可以尝试使用编程器重刷BIOS程序，但芯片物理损坏则需要更换。操作时需做好防静电措施，不规范焊接可能扩大故障范围。

总线通信异常是较难排查的问题。控制基板与各扩展板卡间的数据交换障碍，可能引发各种看似不相关的故障。安川机器人维修时需要检查PCIe插槽的接触状态，有时候简单的重新插拔就能解决问题。总线驱动芯片的损坏较为隐蔽，需要示波器检测信号波形。

时钟电路故障会影响系统同步性能。实时时钟芯片电池耗尽会导致参数丢失，时钟信号发生器异常则可能造成通信中断。安川机器人维修过程中，时钟信号的测量往往被忽视，其实这是排查间歇性故障的重要环节。

I/O接口损坏在实际维修中经常遇到。控制基板上的串口、网口或USB接口可能因插拔不当而失效。安川机器人维修时要检查接口保护电路中的TVS二极管是否击穿，这种小元件损坏有时候会牵连整个接口电路。

散热问题导致的故障具有季节性特征。高温环境下，控制基板上的主控芯片可能因过热而性能下降。安川机器人维修时应该检查散热风扇运转状态，散热膏干涸也是常见现象。长期高温运行会加速电解电容老化，这类问题在老旧设备上更为普遍。

电容失效是典型的年龄相关故障。控制基板上的电解电容随着使用年限增加，可能出现鼓包、漏液等情况。安川机器人维修时应该重点检查CPU供电电路中的滤波电容，这些部件的损坏会导致电源纹波增大。更换时要注意耐压值和容量的匹配，随意替换可能带来隐患。

电路板变形引发的故障较为特殊。长期振动或温度变化可能导致控制基板物理变形，这种应力会破坏板内走线。安川机器人维修时需要将基板放置在平整表面检查，微小的变形有时候需要用专业设备检测。

维修后的测试验证非常重要。控制基板修复后应该进行至少24小时的老化测试，模拟实际工作负荷。安川机器人维修规范要求记录测试期间的各项参数，这些数据对判断维修质量很有帮助。

预防性维护能有效降低故障率。定期清洁控制基板灰尘，检查连接器状态，可以避免许多潜在问题。安川机器人维修手册中会标注控制基板的建议检查周期，这个周期或许需要根据实际环境调整。

专业工具的使用提升维修效率。热成像仪可以快速定位短路点，逻辑分析仪能够检测总线通信质量。安川机器人维修团队应该配备必要的检测设备，这些投入能显著提高故障诊断准确率。

维修资料的完整性很关键。控制基板电路图、元件位置图和信号流程图是高效维修的基础。安川机器人维修中心通常建有完善的技术资料库，这些资源对复杂故障的排查至关重要。

静电防护措施不容忽视。控制基板维修过程中，不规范的操作可能造成静电损伤。安川机器人维修工作台应该配备防静电垫和腕带，敏感器件存放也要采取防静电措施。

替代元件的选择需要谨慎。控制基板上的专用芯片可能难以采购原装配件。安川机器人维修时如果要使用替代元件，必须确保电气参数和封装形式完全匹配，随意代换可能造成二次损坏。

控制基板维修需要系统化的思维。从现象分析到故障定位，从部件更换到功能验证，每个环节都关系着最终效果。安川机器人维修人员应该培养全面的技术视角，单一因素的过度关注可能导致误判。

规范的维修流程保障工作质量。从故障现象记录到维修方案制定，从实际操作到测试验证，标准化的步骤能减少人为失误。安川机器人维修作业指导书提供了详细的流程规范，这些经验值得遵循。

控制基板故障的维修需要综合考虑多方面因素。电气特性、机械结构、散热条件都会影响维修效果。安川机器人维修人员应该具备跨学科的知识储备，这种综合能力在处理复杂故障时尤为重要。
