KUKA库卡机器人GA12平衡缸断裂维修

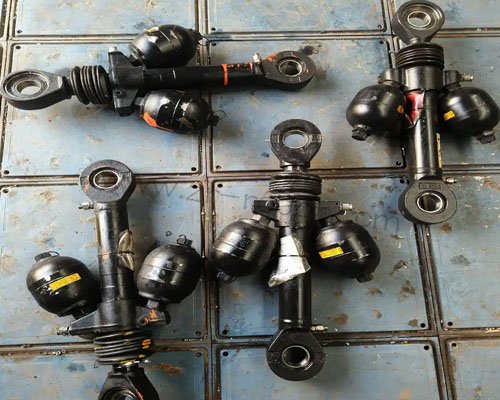

KUKA库卡机器人GA12平衡缸是中大型机型（如KR90R27000、KR210R2700）的核心液压组件，主要承担机械臂重力平衡、负载缓冲与运动精度保障的关键任务。它通过液压压力调节抵消臂部重量，有效减少关节电机负荷，让机械动作更柔顺，重复定位更精准。一旦平衡缸发生断裂，机械臂会直接失去支撑力，可能引发突发下坠、动作卡滞甚至设备碰撞事故，不仅威胁生产安全，还会造成设备严重损坏。因此库卡机器人维修工作必须围绕安全可控的拆解流程、精准的故障成因定位、标准化的部件更换与严格的平衡校准展开，确保维修后设备能恢复设计负载能力与运动精度。



GA12平衡缸断裂故障的前兆与显性特征辨识度很高，可通过多维检测快速判定。空载状态下，机械臂会出现明显下沉趋势，停靠不同角度时下沉量不一致，手动推动关节时阻力会突然变化，甚至出现“弹跳式”卡顿；负载作业时，臂体抖动会明显加剧，抓取物料后定位偏差会超出允许范围，导致垛型堆叠歪斜。运行过程中，平衡缸区域可能发出金属撞击声或液压泄漏的嘶嘶声，关节运动时伴随不规则震动，示教器会显示关节电流波动异常，还会频繁出现“负载过大”的报警代码。直观检查能看到缸体表面有明显裂纹或断裂痕迹，连接部位的螺栓可能松动、变形甚至剪切损坏；库卡机器人维修时借助探伤仪可检测出缸体内部的隐藏裂纹，液压系统压力监测会显示压力不稳定或无法建立压力；拆卸防尘罩后，能观察到活塞杆弯曲、表面划伤严重或密封件破损漏油的情况。若机械臂出现无征兆下坠、平衡缸完全断裂分离或液压油大量泄漏，需立即停机断电，禁止继续操作，避免故障进一步扩大。



GA12平衡缸断裂的本质是应力过载、材料疲劳或系统异常共同作用的结果，结合库卡机器人的作业特性可具体分析。长期超额定负载运行是首要诱因，抓取重量超出设备限制或作业时重心偏移，会导致瞬时负载剧增，使缸体受力集中部位产生疲劳裂纹，这些裂纹会逐步扩展直至断裂；机械臂频繁急停急启、高速换向产生的冲击载荷，会加剧缸体与活塞杆的疲劳损伤，断裂断面通常会呈现明显的疲劳纹特征。安装与配合偏差也会引发断裂，安装时缸体与关节臂同心度超标、连接螺栓未按额定力矩紧固，会导致运行时受力不均，引发偏磨与应力集中；长期使用后连接支架变形、销轴磨损，会进一步破坏受力平衡，加速缸体断裂。液压系统异常同样不可忽视，液压油污染严重、油位不足或油质老化，会导致缸内活塞卡滞，增加运动阻力与局部压力；液压系统压力频繁波动，过高时缸体过度膨胀，过低时支撑力不足，反复伸缩后会引发材料疲劳；油路堵塞或泄漏导致压力建立异常，会让平衡缸承受不规则应力。环境与材料因素也会影响平衡缸寿命，高温、潮湿或腐蚀性气体环境会导致缸体表面腐蚀，降低材料强度，低温环境则会使缸体材料韧性降低，承受冲击时易脆裂；长期使用后密封件老化失效，杂质侵入缸体内部，会加剧活塞与缸筒磨损，间接引发应力分布不均。未按周期进行液压油更换与滤芯清洁，未及时紧固连接螺栓，忽视缸体表面划痕、锈蚀等微小损伤，会导致隐患累积，最终引发断裂。



拆解操作的核心是“卸力、防坠、护件”，必须严格遵循库卡机器人安全操作规程。前期准备工作要细致周全，首先需断开机器人总电源与液压系统电源，悬挂“维修中，禁止合闸”警示标识，释放液压系统残余压力，缓慢打开放气阀，待压力完全归零后关闭阀门。随后用专用支撑装置固定机械臂，支撑点要选择关节臂刚性部位，确保臂体处于水平或自然受力状态，避免拆解后臂体下坠。同时要准备好专用工具，清洁作业区域并铺设防护垫，防止部件磕碰损伤。

拆解步骤需按顺序逐步推进，先标记管路与连接位置，用标签标注平衡缸进油口、回油口管路的连接关系，拍照记录缸体与支架、关节臂的装配位置，为后续复位提供准确参考。接着拆卸液压管路，使用扳手缓慢拧松管路接头，用容器承接泄漏的液压油，拆卸后立即用密封堵头封堵管路接口与缸体油口，防止杂质侵入。然后分离连接部件，用扭矩扳手按对角线顺序拆卸平衡缸与支架、关节臂的连接螺栓，若螺栓锈蚀难以拆卸，可涂抹除锈剂浸润后操作，禁止硬撬；用铜锤轻敲销轴端部，取出连接销轴，注意保护销轴孔配合面。之后平稳吊放或托举平衡缸，避免缸体碰撞周边部件，将其放置在库卡机器人维修平台上，清理表面油污与杂质，仔细检查缸体、活塞杆、密封件等部件的损坏情况。最后同步检查连接支架、销轴、螺栓等部件，若存在变形、磨损或裂纹，需一并更换，避免二次故障。



GA12平衡缸断裂后以更换为主，修复仅适用于轻微损伤。配件选型需遵循严格标准，优先选用库卡原厂正品平衡缸，型号需与机器人机型完全匹配，确保缸体长度、接口规格、额定压力（通常为330Bar）等参数一致；非原厂配件需提供兼容性检测报告，避免因参数不符导致平衡失效。同时要配套更换密封件、密封圈、连接螺栓等易损件，密封件需选用耐高温、耐液压油腐蚀的专用材质，螺栓需符合库卡规定的强度等级。



更换操作有明确的要点要求，首先彻底清理支架与关节臂的连接面，去除油污、锈迹与杂质，确保贴合紧密无间隙。新平衡缸开箱后要检查外观无损伤，活塞杆伸缩顺畅，密封件安装到位；在销轴表面、螺栓螺纹处涂抹专用润滑脂，减少装配阻力与磨损。按标记位置将平衡缸吊装就位，调整缸体角度，确保与关节臂同心度达标；插入连接销轴，用开口销固定防止脱落，按额定力矩紧固连接螺栓，采用对角线分次紧固方式，避免受力不均。按标签对应关系连接液压管路，更换新的密封垫圈，确保管路走向顺畅，无扭曲、拉伸现象；紧固接头时力度适中，避免过度拧紧导致螺纹损坏或密封失效。



仅当缸体表面轻微划痕、活塞杆轻微弯曲且未断裂时可尝试修复，划痕用细砂纸研磨抛光，活塞杆弯曲通过校直工具校正，修复后需通过压力测试与探伤检测，确保强度达标；若缸体出现裂纹、活塞杆断裂或内部密封腔损坏，禁止修复，必须更换新缸体。



校准调试是确保平衡缸功能恢复的关键环节，需分阶段逐步推进。基础校准阶段，首先加注库卡指定型号的液压油，启动液压系统，打开排气阀排除管路内空气，直至油液无气泡溢出，关闭排气阀后补充油液至标准油位。通过控制柜调节液压压力至设备标准值，参考对应机型参数，确保空载时机械臂能平稳停留在任意角度，无下沉现象。用示教器控制机械臂在全行程范围内做往复运动，检查各角度平衡效果，若存在轻微下沉，微调液压压力或缸体安装位置；测量关节重复定位精度，确保符合设备要求。



分阶段测试需层层递进，空载测试阶段连续运行1小时，监测平衡缸运行状态，确保无异常声响、震动与泄漏；记录关节电流值，确保稳定无波动，示教器无报警代码。负载测试阶段逐步增加负载至额定值，运行典型作业程序，观察机械臂运动平稳性，检查定位精度是否恢复；监测平衡缸温度变化，正常工作温度应低于60℃，无过热现象。连续运行验证阶段负载运行4小时以上，定期检查连接部位紧固性与液压管路密封性，确保无松动、泄漏；通过库卡诊断系统读取运行数据，与库卡机器人维修前对比，确保各项指标达标。



科学的日常维护能显著降低平衡缸断裂概率，延长使用寿命。定期检查需遵循固定周期，每周检查液压油位与油质，观察油液颜色是否正常，有无杂质沉淀；每月检查平衡缸表面状态、连接螺栓紧固性与密封件完好性，用扭矩扳手复核螺栓力矩；每季度更换液压油滤芯，每年进行一次全面探伤检测与液压系统压力校准。液压系统维护要严格规范，选用库卡指定型号液压油，禁止混用不同类型油液；更换液压油时彻底清洗油箱与油路，去除杂质残留；保持液压系统清洁，避免油污、粉尘侵入。作业规范也需优化，避免超负载运行，合理规划作业流程，减少频繁急停急启与高速换向；机械臂闲置时停靠在中位，使平衡缸处于自然伸缩状态，减少长期拉伸或压缩损伤；在平衡缸区域安装防撞装置，避免作业时意外碰撞导致缸体损伤。建立完善的维护台账，记录每次检查结果、维护内容与故障处理情况，便于及时发现潜在隐患，制定针对性预防措施。



库卡机器人GA12平衡缸断裂维修的核心是在保障安全的前提下，精准定位故障成因，严格遵循标准化流程完成拆解、更换与校准。库卡机器人维修过程中需注重细节把控，选用合规配件，确保装配精度与液压系统稳定性。规范的日常维护与科学的作业方式，能从源头减少断裂故障的发生，保障机器人长期稳定运行，降低生产中断带来的损失。
