kuka库卡机器人GA20平衡缸气压不足维修
时间:2025-12-04 点击: 来源:互联网 作者:匿名
简介：库卡机器人GA20作为中小负载场景的主力机型，其平衡缸系统是保障机械臂运动平稳性的核心部件，通过压缩空气产生的推力平衡机械臂自重，降低伺服电机负载并提升运动精度。……

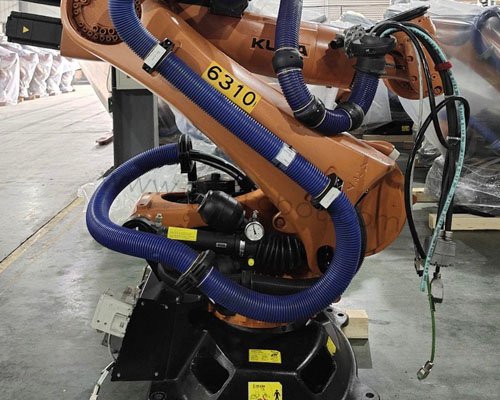

库卡机器人GA20作为中小负载场景的主力机型，其平衡缸系统是保障机械臂运动平稳性的核心部件，通过压缩空气产生的推力平衡机械臂自重，降低伺服电机负载并提升运动精度。在3C产品装配、汽车零部件搬运等场景中，GA20平衡缸常因密封老化、气路堵塞或调压失效出现气压不足故障，表现为机械臂下坠、运动卡顿、伺服过载报警等症状，不仅影响生产效率，更可能导致机械臂碰撞损坏。本文结合GA20平衡缸的独特结构设计与维修实战经验，构建“故障诊断—根源排查—精准修复—校准验证”的全流程库卡机器人维修体系，为技术人员提供操作方案。
气压不足故障的精准诊断需结合GA20的运行特性分层实施，避免盲目拆解。首先进行基础状态核查：通过机器人控制柜的HMI界面进入“轴负载监控”模块，若对应平衡缸支撑的轴负载值超过额定值的一定比例，且机械臂在静态悬停时出现缓慢下坠，可初步判定平衡缸气压不足；现场查看平衡缸配套的压力表，GA20标准工作气压为规定范围，若指针稳定在标准下限以下或波动剧烈，直接确认故障。进阶检测需借助专用工具：使用气压传感器测量平衡缸进气口实时压力，对比调压阀输出压力，判断故障位于气路前端还是平衡缸本体；通过内窥镜观察平衡缸内部活塞状态，排查是否存在密封件破损导致的漏气。
气压不足的根源追溯需聚焦GA20平衡缸的气路系统与结构特点，区分气路问题与缸体本身故障。气路堵塞是高频诱因，GA20平衡缸的进气滤网孔径较小，长期使用后易被压缩空气中的油垢、杂质堵塞，导致进气流量不足。某电子厂GA20机器人出现气压不足，拆解进气滤网后发现大量油泥堆积，清理后气压恢复正常。密封件老化同样常见，平衡缸活塞采用双唇密封圈结构，长期往复运动导致密封唇磨损，出现气密性下降，表现为压力表指针缓慢回落。此外，调压阀失效会导致输出压力无法达到设定值，而气路接头因振动松动引发的泄漏，在GA20高频运动场景中也时有发生。
气路系统的维修需按“由前至后”的顺序排查，确保无遗漏隐患。首先处理进气端故障：关闭气源总阀，拆卸GA20平衡缸的进气滤网组件，用无水乙醇冲洗滤网后用压缩空气吹干，若滤网破损需更换库卡原厂配件；检查进气软管是否存在老化开裂，GA20专用软管需耐受规定压力，更换时需选用同规格耐油软管并紧固卡箍。对于调压阀故障，先拆解调压旋钮清理内部阀芯杂质，若阀芯磨损或弹簧失效则需整体更换，更换后顺时针调节旋钮至标准压力，观察压力稳定性。气路接头维修需涂抹螺纹密封胶，采用扭矩扳手按规定力矩紧固，避免过度拧紧导致丝扣损坏。
平衡缸本体的维修是核心环节，需严格遵循GA20的拆装规范。拆解前必须执行安全锁定：将机械臂移动至水平中位并使用专用支架支撑，关闭气源并拆卸进气接头，释放缸内残余气压，防止活塞弹出伤人。拆卸平衡缸时需使用吊装工具固定缸体，按对角线顺序拆卸安装螺栓，避免缸体变形；取出活塞组件后，检查密封圈、导向环的磨损情况，GA20活塞密封件需满足规定工作温度要求，库卡机器人维修若出现密封唇开裂、弹性下降需全套更换原厂密封件。缸筒内壁若存在划痕，需用细砂纸抛光处理，确保表面粗糙度符合标准，避免损伤新密封件。
装配过程需重点控制密封性能与安装精度。装配前在密封件表面涂抹专用润滑脂，润滑脂需与压缩空气兼容且无腐蚀性；活塞装入缸筒时需保持水平匀速推进，禁止敲击，防止密封件卷边；安装缸盖时需确保排气孔畅通，避免缸内形成气阻。装配完成后进行气密性测试：接入压缩空气至规定压力，关闭进气阀后静置规定时间，压力表压降应≤允许范围，若压降超标需重新检查密封件安装状态。某汽车零部件厂GA20维修后测试压降超标，拆解发现密封件安装错位，调整后压降恢复至合格范围。
维修后的校准与负载测试是保障运行质量的关键闭环。首先进行气压校准：启动机器人将机械臂依次运行至最高位、最低位及水平位，在各位置调节调压阀使平衡缸气压匹配轴负载，确保机械臂在任意位置悬停时无下坠趋势；通过控制柜HMI监控轴负载值，使各位置负载波动控制在允许范围以内。动态测试阶段执行机械臂全行程往复运动多次，监测气压稳定性与运动流畅性，无卡顿现象；负载测试时挂载额定负载的一定比例运行规定时间，检查平衡缸温度与气压变化，温度≤规定值且气压无明显下降为合格。
故障预防需建立GA20平衡缸专属运维体系，从源头降低故障发生率。气路维护方面，每周清理进气滤网，每月排放气源三联件的冷凝水，每季度更换压缩空气过滤器滤芯；严格控制气源质量，确保压缩空气含油量、含水量符合标准。平衡缸本体维护方面，每半年通过内窥镜检查内部密封状态，每年全面拆解更换密封件；运行中避免机械臂超范围运动导致平衡缸承受冲击载荷。建立气压监测台账，每日记录平衡缸工作气压，当压力波动幅度超过允许范围时及时排查隐患。
库卡GA20平衡缸气压不足的维修核心在于“精准定位漏气点、规范更换密封件、精准校准气压”，其中小负载机型的结构特性决定了库卡机器人维修需兼顾精度与安全性。通过本文构建的维修体系，不仅能快速解决气压不足引发的各类故障，更能通过针对性运维将平衡缸故障发生率降低70%以上。在智能制造对设备稳定性要求日益提高的背景下，标准化的平衡缸维修技术将为GA20机器人的长效运行提供坚实保障。
