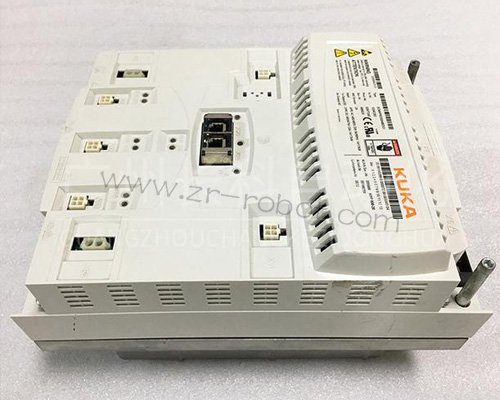

库卡机器人C4驱动模块维修
时间:2026-02-27 点击: 来源:互联网 作者:匿名
简介：库卡机器人C4驱动模块是机器人动力传输的核心组件，负责将控制柜的控制信号转换为动力信号，驱动机器人关节精准运动，适配库卡各系列工业机器人，广泛应用于汽车制造、机械加工、物料搬运等规模化生产场景。……
库卡机器人C4驱动模块是机器人动力传输的核心组件，负责将控制柜的控制信号转换为动力信号，驱动机器人关节精准运动，适配库卡各系列工业机器人，广泛应用于汽车制造、机械加工、物料搬运等规模化生产场景。驱动模块一旦出现故障，会直接影响机器人的运动精度和运行稳定性，常见表现为机器人关节运动卡顿、速度异常，控制柜面板弹出驱动故障报警，严重时驱动模块无法输出动力，机器人彻底停机，中断生产流程。库卡C4驱动模块内部集成了功率模块、控制芯片、散热系统等核心部件，结构精密且设计专属，其故障诱因和维修方式与普通驱动模块、控制柜存在本质区别，库卡机器人维修需贴合其结构特性，精准溯源故障根源，规范完成修复作业，才能恢复设备正常运行。
库卡C4驱动模块的故障并非单一因素导致，不同故障表现对应不同的内部部件异常，精准区分故障表征的关键，是避免盲目拆解、提升维修效率的核心。一线库卡机器人维修实践中，C4驱动模块的常见故障可通过具体表现快速定位诱因：驱动模块无动力输出，机器人关节完全无法运动，多与内部功率模块损坏、电源输入异常相关；机器人关节运动卡顿、速度忽快忽慢，伴随轻微异响，多是驱动模块内部散热不良、风扇损坏，导致部件过热触发保护机制；控制柜频繁弹出驱动报警，多与控制芯片故障、信号传输异常、线路接触不良有关；驱动模块外壳发热严重，甚至出现焦糊味，多是内部短路、元器件老化烧毁所致。
维修库卡C4驱动模块，安全防护是不可忽视的前提，既要保障维修人员的人身安全，也要杜绝操作失误造成模块二次损坏。库卡机器人维修前需彻底切断库卡机器人总电源，断开C4驱动模块与控制柜、机器人关节电机的所有连接线缆，包括动力线和信号线，等待模块内部电容完全放电，预留放电时间，严禁带电操作，防止触电事故发生，同时避免静电击穿内部精密元器件。维修人员需全程佩戴绝缘手套、防静电手环和防护眼镜，避免手部静电、尖锐工具对人身造成伤害，同时防止车间粉尘、油污侵入驱动模块内部，加剧部件损坏。
工具与配件的准备需严格贴合库卡C4驱动模块的专属规格，不可用通用款替代，否则会直接影响维修效果，甚至缩短模块后续使用寿命。需提前筹备万用表、示波器、功率模块测试仪、专用螺丝刀、镊子、电烙铁、散热硅脂、清洗剂、压缩空气枪等专用工具，确保能够满足驱动模块拆解、元器件检测、故障修复的全流程需求。配件方面，需备齐与C4驱动模块型号完全匹配的功率模块、控制芯片、散热风扇、接线端子、电容、保险丝等常用耗材，避免因工具、配件不符导致维修工作停滞。同时，需提前熟悉库卡C4驱动模块的结构图纸和维修规范，明确内部部件的安装位置、接线方式和工作逻辑，掌握故障报警代码对应的异常类型，为库卡机器人维修作业提供精准指引。
针对驱动模块无动力输出的故障，优先排查电源输入和功率模块。先检查驱动模块的电源输入线路，查看线路有无破损、断裂，接线端子有无松动、氧化，用万用表测量输入电压，确认电压符合模块额定要求，若线路破损需及时修复，端子松动则重新紧固，确保电源输入稳定。随后拆解驱动模块外壳，检查内部功率模块，查看模块表面有无焦糊、鼓包、烧毁痕迹，用功率模块测试仪检测模块的输出信号，若模块无输出或输出异常，说明功率模块已损坏，需更换同型号功率模块，更换后重新测量输出信号，确保动力传输正常。
机器人关节运动卡顿、速度异常的故障，核心排查方向是驱动模块的散热系统。拆解模块后，库卡机器人维修重点检查内部散热风扇是否正常转动，有无卡顿、异响，若风扇损坏或无法转动，需更换同规格散热风扇。查看散热片表面是否积尘、油污过多，用清洗剂清理散热片，涂抹足量散热硅脂，确保散热效果良好，避免因部件过热触发保护机制，导致运动异常。同时检查内部线路，查看有无松动、粘连，及时紧固或修复，确保信号传输顺畅。
控制柜频繁弹出驱动报警的故障，重点排查控制芯片和信号传输线路。检查驱动模块内部的控制芯片，查看芯片有无发热、烧毁现象，用万用表检测芯片的导通性，若芯片损坏，需用专用电烙铁更换同型号芯片。检查驱动模块与控制柜、电机的信号传输线路，查看线路有无破损、接触不良，清理端子氧化层，重新紧固接线，确保信号传输无干扰、无中断。同时检查模块内部的保险丝，查看是否熔断，若熔断需更换同规格保险丝，更换前需彻底排查短路隐患，防止再次熔断。
驱动模块外壳发热严重、有焦糊味的故障，多为内部短路或元器件老化所致。拆解模块后，全面检查内部线路和元器件，查看有无线路粘连、短路，电容、电阻有无鼓包、烧毁，及时修复短路线路，更换损坏的元器件。库卡机器人维修重点检查功率模块和控制芯片的连接部位，查看有无虚焊、脱焊，用电烙铁重新焊接牢固，确保电路连接正常，避免局部短路导致发热。
驱动模块的拆解和装配需严格按规范操作，用专用螺丝刀拧下外壳固定螺丝，轻轻取下外壳，对各部件做好拆卸标记，详细记录接线方式和安装位置，便于后续装配。拆解过程中，用清洗剂清理各部件表面的粉尘、油污，用压缩空气枪轻轻吹除内部杂物，避免杂质残留导致部件短路。更换元器件时，确保配件与模块型号完全匹配，安装时精准对齐接口，紧固接线端子，避免装配错位。
所有部件修复或更换完成后，按照拆卸时的标记和顺序，逐步装配驱动模块，装配过程中确保各部件安装到位、线路连接牢固，散热硅脂涂抹均匀，风扇安装顺畅。装配完成后，先进行空载测试，将驱动模块接入电源，用示波器检测输出信号，查看信号是否稳定，模块外壳有无异常发热，有无故障报警提示。
空载测试无异常后，进行联机测试，将驱动模块与控制柜、机器人关节电机连接，启动机器人，检查关节运动是否顺畅、速度是否稳定，控制柜是否有驱动故障报警，确保驱动模块能够正常输出动力，机器人运动精度符合生产要求。测试过程中，若发现异常，库卡机器人维修需重新排查对应部件，及时调整修复，直至驱动模块运行正常。
日常运维管控能有效减少库卡C4驱动模块的故障发生率，延长模块使用寿命。定期清理驱动模块表面和内部的粉尘、油污，用压缩空气枪吹除散热片积尘，确保散热良好；定期检查电源输入线路和信号线路，紧固松动端子，及时更换老化、破损线路；定期检测功率模块、控制芯片的运行状态，查看有无发热、异响等异常，及时处理潜在问题；避免驱动模块长期处于高温、高湿、多粉尘环境，做好防护措施；定期检查散热风扇和散热硅脂，及时更换损坏的风扇、补充散热硅脂，保障散热效果。
