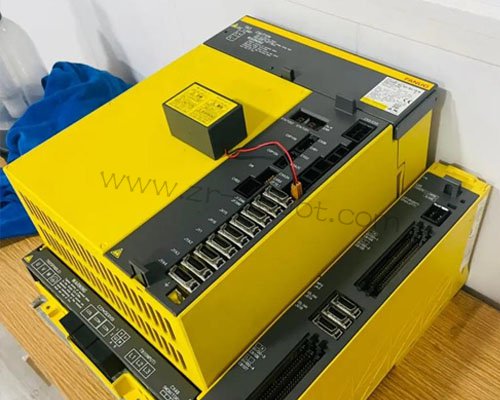

FANUC发那科机器人驱动器上电报警维修

FANUC发那科机器人驱动器在上电瞬间即报故障，是产线调试或停机重启阶段常见且棘手的问题。典型表现为：控制柜主电源接通后，驱动器指示灯闪烁红色，示教器立即弹出“Overcurrent”“DC Bus Overvoltage”“Abnormal Voltage”或“Initialization Failed”等报警，伺服无法使能，机器人完全处于锁定状态。此类故障不同于运行中突发异常，其核心特征是“未动先报”，说明问题并非由机械负载或运动指令引发，而是源于供电质量、硬件连接、内部元件状态或系统配置在上电自检阶段即被判定为异常。若发那科机器人维修仅聚焦于驱动器本体，忽视前端电源链路与外围回路，极易陷入反复更换模块却无法根治的困境。



驱动器上电报警的本质，是其内部自检程序在启动过程中检测到关键参数超出安全阈值。FANUC驱动器在通电后会依次执行母线电压检测、IGBT状态测试、编码器通信握手及电流回路校准。任一环节失败，即触发对应保护代码。发那科机器人维修必须从“输入—接口—本体—配置”四个层级展开，避免单一维度排查。



首要排查供电系统完整性。使用高精度万用表测量三相输入电压是否平衡且处于额定范围。若存在缺相、严重不平衡或电压骤升，驱动器会在整流后检测到直流母线异常而报过压或欠压。特别注意，部分车间采用老旧变压器或长距离电缆供电，空载时电压正常，但一旦驱动器上电，因线路阻抗导致压降过大，引发欠压报警。此时需测量带载电压，而非仅测空载值。



其次检查制动单元与制动电阻连接。FANUC驱动器内置或外接制动IGBT，用于消耗电机减速时产生的再生能量。若制动电阻开路、接线松动或阻值漂移，上电自检时会检测到制动回路不通，报“Brake Circuit Fault”或类似代码。发那科机器人维修中可用万用表测量制动端子间电阻，确认是否与标称值一致。同时观察制动IGBT散热片是否有烧蚀痕迹，判断是否已击穿短路。

第三步验证动力与反馈线缆连接可靠性。驱动器输出端至伺服电机的动力电缆若内部短路，上电瞬间即产生大电流，触发过流保护。可断开电机侧接头，单独给驱动器上电，若报警消失，则问题在电机或电缆；若仍报故障，则指向驱动器内部。同样，编码器线缆若屏蔽层破损或接插件进水，会导致上电时通信握手失败，报“Encoder Error”。应检查插头是否氧化、针脚是否弯曲，并确保屏蔽层单端可靠接地。



若外部回路正常，则聚焦驱动器内部状态。打开驱动器外壳，目视检查：直流母线电容是否鼓包漏液，IGBT模块是否有炸裂痕迹，驱动板光耦是否烧毁。发那科机器人维修重点检测预充电电路，FANUC驱动器上电时通过限流电阻对母线电容缓慢充电，若预充电继电器触点粘连或电阻开路，会导致浪涌电流过大，烧保险并报故障。测量预充电电阻阻值及继电器通断，可快速判断。



主板配置错误亦不可忽视。若近期更换过驱动器或主控板，但未正确写入电机型号、编码器分辨率等参数，驱动器在初始化阶段无法匹配硬件特性，会拒绝使能并报“Parameter Mismatch”。此时需通过FANUC BOOT画面或PARAMETER SETTING菜单，重新加载对应轴的伺服参数。



值得注意的是，环境因素常被低估。控制柜若处于高湿环境，PCB表面可能形成凝露，造成信号线间漏电，干扰自检逻辑；粉尘堆积则可能桥接高压节点，引发闪络。发那科机器人维修前应清洁驱动器内部，用热风枪低温烘干，再行测试。



完成修复后，必须进行隔离验证。先断开所有电机与编码器，仅给驱动器上电，观察是否正常完成自检；再逐轴接入负载，确认无报警；最后全系统联调，监测母线电压稳定性与温升。



预防性措施至关重要。建议在电网入口加装电能质量监测仪，记录电压波动趋势；定期紧固动力端子，防止接触电阻增大；在潮湿区域加装柜内加热器或除湿模块；建立驱动器上电自检日志，分析高频报警类型。



fanuc机器人驱动器上电报警维修，表面是保护动作，实质是对整个功率传输链初始状态的严格审查。它要求技术人员既掌握电力电子原理，又具备系统思维，能够区分“真故障”与“假报警”。在现代智能制造对设备启动可靠性高度依赖的背景下，唯有通过结构化诊断与前瞻性维护，才能真正实现“一次上电，稳定运行”，保障自动化产线高效启停与连续作业。任何草率处置，都可能将一次可预防的上电异常演变为重复性停机与高昂备件消耗。
