三菱机器人伺服电机带不动负载故障维修
时间:2026-04-13 点击: 来源:互联网 作者:匿名
简介：三菱机器人凭借高性价比、灵活的工况适配性，广泛应用于电子加工、五金制造、汽车零部件装配等自动化场景，伺服电机作为其关节动力核心，承担着驱动负载、精准定位的关键职责。……

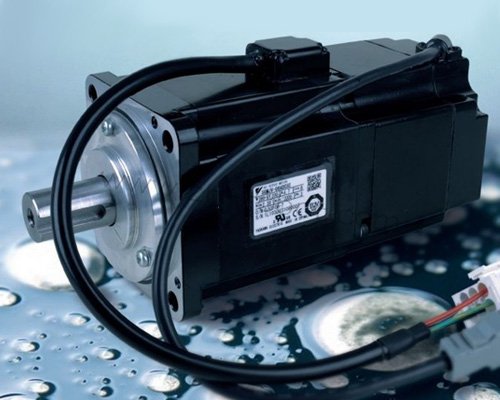

三菱机器人凭借高性价比、灵活的工况适配性，广泛应用于电子加工、五金制造、汽车零部件装配等自动化场景，伺服电机作为其关节动力核心，承担着驱动负载、精准定位的关键职责。在实际生产中，伺服电机带不动负载是高频故障，表现为机器人启动后关节无法正常运转、负载运行时动作迟缓、加速无力，严重时触发控制柜过载报警，常见AL.50、AL.12等故障代码，直接中断生产进度。该故障并非单一因素导致，而是机械传动、电气系统、参数设置等多方面问题的综合体现，三菱机器人维修需跳出“单一排查”的误区，采用“机电分层溯源、精准定位、针对性处置”的思路，才能彻底解决故障，避免反复复发。
故障排查的核心是先划分场景、精准归类，再分层溯源，这是提升维修效率、避免盲目拆解的关键。结合三菱机器人常见作业工况，带不动负载故障主要分为三类场景：一是空载运行正常，加载后立即停机或动作卡顿，多源于负载超出电机额定扭矩、传动机构损耗过大；二是启动即带不动负载，且电机伴随异常发热、异响，大概率是电机本身故障或供电系统异常；三是间歇性带不动负载，故障随机出现，多与参数设置不当、编码器反馈异常或机械卡滞有关。不同场景对应不同故障根源，需针对性开展排查，避免“一刀切”的三菱机器人维修方式。
三菱机器人维修前需做好安全管控与前期准备，兼顾操作安全与设备防护。先将三菱机器人调整至安全停靠姿态，按下急停按钮，彻底切断控制柜总电源与伺服电机供电线路，等待内部电容完全放电，至少10分钟，避免带电操作引发触电或元件烧毁。维修人员需穿戴绝缘手套、防静电手环，使用高精度万用表、500V兆欧表、红外测温仪、专用拆装机工具等，同时备好同型号联轴器、轴承、编码器、绝缘漆等易损配件。提前查阅三菱机器人技术手册，明确伺服电机额定扭矩、编码器型号、驱动器核心参数标准，记录电机与减速机的连接点位、线缆走向，为后续复装做好准备。
机械侧故障是导致三菱机器人伺服电机带不动负载的首要诱因，需优先排查，避免因机械问题误判电气故障。手动转动电机输出轴与负载传动机构，感受运动阻力是否均匀，若存在卡顿、阻滞感，需进一步拆解检查：联轴器松动、磨损或皮带打滑，会导致电机输出扭矩无法有效传递至负载，需更换同型号联轴器或皮带，安装时严格校准电机与负载的同轴度；减速机润滑失效、齿轮磨损或轴承卡死，会增大传动阻力，需清理减速机内部杂质，补充三菱专用润滑脂，更换磨损齿轮或轴承；若负载重量超出电机额定扭矩，需重新评估负载需求，要么优化作业流程减轻负载，要么升级更大功率的伺服电机。
机械侧排查无异常后，转入电气系统排查，重点关注电机本体、供电系统与编码器反馈三大核心。先用万用表测量伺服电机三相绕组电阻，三菱伺服电机多为三相永磁同步电机，正常情况下U-V、V-W、W-U三组阻值差值不超过2%-3%，若某组阻值异常，说明绕组存在短路、绝缘老化等问题，需拆解电机进行重绕维修或更换线圈，三菱机器人维修后用兆欧表检测绝缘电阻，确保不低于10MΩ。检测供电系统时，用万用表测量驱动器输入三相电压，确保在AC200V±10%的额定范围，电压过低或波动过大会导致驱动器输出功率不足，需加装稳压器优化供电环境。
编码器反馈异常是三菱机器人伺服电机带不动负载的隐蔽性诱因，需重点检测。三菱伺服电机多采用22位以上绝对值编码器，其位置数据实时反馈至驱动器，若编码器线缆破损、接触不良，或码盘污染、电池电压不足，会导致反馈信号失真，驱动器误判负载状态并限制输出扭矩。检查编码器线缆是否有破损、氧化，清洁接口针脚后重新插拔，测量编码器电池电压，若电压过低及时更换；若编码器本身故障，需更换同型号编码器并完成零点校准，确保反馈信号准确。
驱动器参数设置不当，会导致电机输出扭矩与负载需求不匹配，也是常见故障根源。通过三菱专用调试软件MR Configurator2连接驱动器，重点检查三项核心参数：Pr0.08扭矩限制值，若设置低于实际负载需求，需逐步增大至120%-150%，不超过额定范围；速度环、位置环增益参数，增益过低会导致系统响应迟缓，无法跟随负载变化，需逐步调整至适配范围，避免增益过高引发振荡；加减速时间参数，过短会导致启动时电流峰值过高，触发过流保护，需适当延长，减少电流冲击。同时核对电子齿轮比参数，确保与机械传动参数匹配，避免指令与实际运动比例失调。
针对不同故障根源，采取针对性三菱机器人维修措施，兼顾维修质量与操作规范。机械侧故障处置：清理传动部件油污、杂质，更换磨损的联轴器、齿轮或轴承，补充专用润滑脂，校准电机与负载的同轴度；电气侧故障处置：绕组短路或绝缘老化的电机，按原厂参数重绕线圈并做好绝缘处理，更换损坏的编码器或线缆；参数异常则按规范逐步调整，调整后保存参数并重启驱动器测试。维修过程中，避免使用功率过大的电烙铁焊接线圈端子，防止烫坏绝缘层；拆解、复装时保护好编码器等精密部件，避免碰撞、划伤。
驱动器硬件故障虽不常见，但也需重点排查。打开驱动器外壳，观察功率模块IGBT、电容等元件是否有鼓包、烧蚀痕迹，用万用表测量模块三相输出端子电阻，若阻值异常，说明模块损坏，需更换同型号模块；驱动芯片、电流传感器失效，会影响PWM信号输出，导致电机运行无力，需更换对应元件，建议由专业人员操作，避免二次损坏。若驱动器损坏严重无法修复，直接更换同型号驱动器，通过软件备份原参数导入新驱动器，减少调试时间。
三菱机器人维修完成后，需进行分阶段联动验证，确保故障彻底解决，电机性能恢复正常。先进行机械联动检查，手动转动电机轴与传动机构，确认无卡顿、异响，连接牢固、同轴度达标。随后接通电源，进行空载测试，通过示教器监控电机转速、温度及电流变化，确保空载运行平稳，无异常发热、无故障报警，空载运行1小时后，机身温度控制在正常范围。
空载测试合格后，进入负载验证阶段，模拟实际生产工况，逐步增加负载，监测电机动力输出、定位精度，检查驱动器电流、扭矩波形是否稳定，确保无过载报警、动作迟缓等问题。若出现电流持续超标、扭矩波动剧烈，需立即停机排查，调整参数或检查机械传动部件，直至所有参数符合三菱机器人伺服电机运行标准。验证完成后，清理三菱机器人维修现场，整理维修记录，标注故障根源与维修措施，为后续故障追溯提供依据。
常态化日常运维，能有效降低该故障发生率，延长伺服电机使用寿命。每月检查机械传动部件的润滑状态，及时补充润滑脂，清理表面积尘、油污；每季度用兆欧表检测电机绕组绝缘性能，测量三相电流平衡度，检查编码器线缆与接口状态；每半年备份驱动器参数，清洁驱动器散热风扇与电机散热片，确保散热通畅。合理安排作业负荷，避免机器人长期处于重载、高频工况，定期评估负载惯量，确保与电机额定参数匹配，从根源减少故障发生。
