怎么样设定负载信息以及安装在FANUC机器人上的设备信息?
时间:2017-03-09 点击: 来源:互联网 作者:匿名
简介:注意 FANUC机器人运转之前,务必进行负载设定。请勿在过载状态下进行运转。包括与周边设备连接用电缆等在内的负载质量不可超过FANUC机器人的可搬运质量。否则将有可能导致减速机的寿命缩短。 动作性能画面,具有一览画面、负载设定画面以及设备设定画面。在……
注意
FANUC机器人运转之前,务必进行负载设定。请勿在过载状态下进行运转。包括与周边设备连接用电缆等在内的负载质量不可超过FANUC机器人的可搬运质量。否则将有可能导致减速机的寿命缩短。
动作性能画面,具有一览画面、负载设定画面以及设备设定画面。在本画面设定负载信息以及安装在FANUC机器人上的设备信
息。
1. 按下MENU(菜单)键,显示菜单画面。
2. 选择下页“6 SYSTEM”(系统状态)。
3. 按下F1 TYPE(类型),显示画面切换菜单。
4. 选择“MOTION”(动作性能)。出现一览画面。
5. 可以设定条件编号No.1~No.10 共10 类负载信息。将光标移动到任一编号的行,按下F3 DETAIL(详细),即进入负载设定画面。

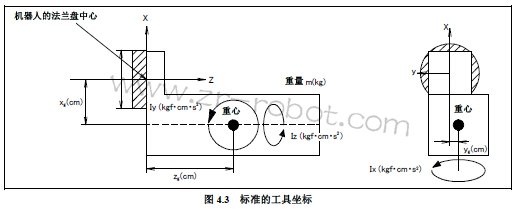

6. 分别设定负载的重量、重心位置、重心周围的惯量。负载设定画面上所显示的X、Y、Z 方向,相当于标准的(尚未设定工具坐标系状态的)刀具坐标。输入设定值时,显示出“Path and Cycle time will change. Set it?”(轨迹/循环时间将会变化,是否设定?)这样的确认信息,输入F4 YES(是)或F5 NO(否)。
7. 按下F3 NUMBER(编号),即可移动到其他的条件编号的负载设定画面。此外,若采用多组系统,按下F2 GROUP(组)即可移动到其他组的设定画面。
8. 按下PREV(上一步)键,返回到一览画面。按下F5 SETIND(切换),输入要使用的负载设定条件编号。
9. 在一览画面上,按下F4 ARMLOAD(设备设定),进入设备设定画面。
10. 分别设定J2 机座部以及J3 手臂部的负载重量。
ARM LOAD AXIS #1[kg] :J2 机座部负载重量 (安装机器时,请向我公司洽询)
ARM LOAD AXIS #3[kg] :J3 手臂部负载重量
输入上述值后,
显示“Path and Cycle time will change. Set it?”(轨迹/循环时间将会变化,是否设定?)这样的确认信息,输入F4 YES(是)或F5 NO(否)。
设定了设备重量,并断电重启后,这些设定才会生效。
注释
试图设定超过允许值的负载时,显示「Load is OVER spec! Can’t set to this.」(超过负载。不能设定)。此时,将负载降至允许值以下后,再次设定。
