KUKA机器人如何利用“3-点”来确认基座标的参考点
时间:2017-01-20 点击: 来源:互联网 作者:匿名
简介：用这种方法确定工件[基坐标]的参考点。 它将通过用工具到达和存储三个特殊点来实现，控制部分已经知道工具的尺寸。这三个点即 决定原点的位置，也决定了工件坐标系的取向。 执行 将一个控制部分已经知道尺寸的工具安装在KUKA机器人法兰上。 通过菜单键开机运……
用这种方法确定工件[基坐标]的参考点。

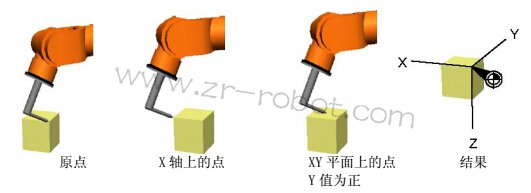

它将通过用工具到达和存储三个特殊点来实现，控制部分已经知道工具的尺寸。这三个点即 决定原点的位置，也决定了工件坐标系的取向。
执行
将一个控制部分已经知道尺寸的工具安装在KUKA机器人法兰上。
通过菜单键“开机运行”打开菜单，接着打开子菜单“基坐标”和指令“3点

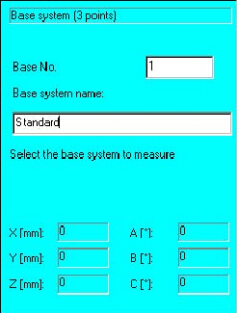

基坐标系的输入窗口将被打开：
用+/-状态键[显示屏的右下侧]选择基坐标系统。
你能用箭头键进入基坐标系统代号输入条，输入基坐标系统代号。
按软键“基坐标正确”[显示屏的底部]，以便打开下一个输入窗口。接着打开选择参考工具的输入窗口：
用状态键+/-（显示屏的底部）选择工具号。
按软键“工具准备好”[显示屏的底部]，以便用这个工具进行检测^ 将打开下列窗口。

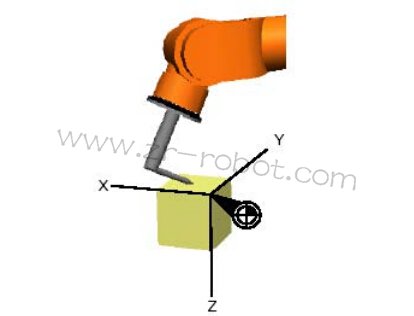

系统将提示你用TCP [工具中心点]到达未来的工件坐标系[基坐标]的原点。
在工件附近降低进给速度，以避免相撞。
为此重复按状态键[显示屏的右上侧]
当TCP [工具中心点]准确地与工件坐标系[基坐标]希望的原点重叠，按软键“点正 」确”接受这个位置。
下一个窗口打开：

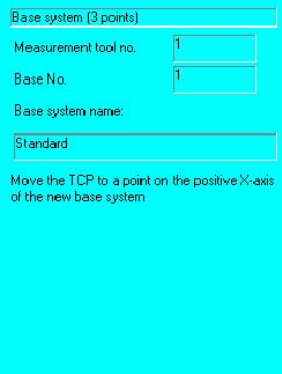

系统将要求你通过驶近某点来告诉控制部分X轴的取向……
先将工具从工件移开：
在工件附近降低进给速度，以避免相撞。
为此重复按状态键[显示屏的右上侧]。
当TCP [工具中心点]准确地与所需的点重叠，按软键“点正确”接受这个位置。

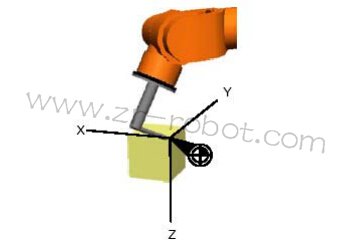

系统将要求你通过抵达某个Y值为正的点，来告诉控制部分XY平面的取向情况。 先将工具从工件移开：
下列对话窗口打开：
在工件附近降低进给速度，以避免相撞。
为此重复按状态键[显示屏的右上侧]
当TCP [工具中心点]准确地与Y值为正的点[在XY平面]重叠，请按软键“点正确 接受这个位置。
启动
启动
按下软键“检测点”，再次列出单独测量值的窗口出现。
按软键“存储”[显示屏的下面]，存储这些工件数据。此功能结束。
