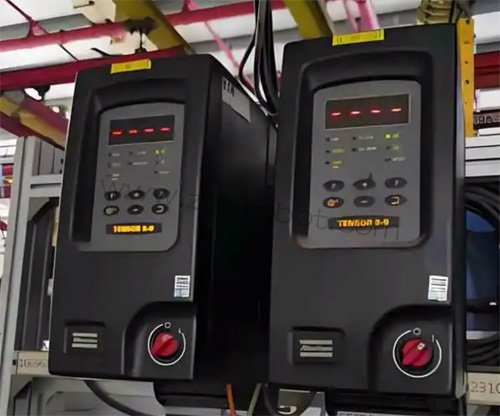

AtlasCopco阿特拉斯拧紧控制器上电无显示维修

拧紧控制器是自动化装配产线当中管控螺栓扭矩输出的核心单元，AtlasCopco系列控制器依靠扭矩控制精度高、数据记录完整的特性，大量投放于汽车零部件装配、重工部件锁付工位。设备运行阶段跟随产线节拍持续工作，车间电网波动、切削油雾侵入、外设负载异常，都会对控制器内部电路带来冲击。上电之后屏幕完全没有画面输出，整机风扇、状态指示灯没有任何响应，是现场运维经常碰到的一类故障。故障表象较为单一，但背后的诱因分布在外围线路、外部负载、内部电源回路以及主控单元多个层面，简单更换电源线无法处理深层硬件损伤，需要结合设备运行环境做分层甄别，找准故障点位之后再开展对应的阿特拉斯拧紧控制器维修作业。



故障处理的前期阶段，优先完成外围回路的状态核验，排除外部因素带来的整机无响应。很多现场遇到黑屏故障，直接拆开控制器外壳检修内部电路板，忽略供电回路本身存在的隐患。使用测量工具核对输入端子的实际电压，确认进线电压处在设备允许的区间范围，工位配电箱空开、漏保器件的工作状态也要一并确认。电源线本体磨损、插头触点烧蚀，会造成供电通路间断，更换完好线缆做对比测试，能够快速定位线路层面的问题。机身自带的电源开关长期反复拨动，触点会出现烧蚀氧化，开关外部形态看不出异常，内部已经无法导通，断电状态下检测开关通断，就可以甄别这类隐性损坏。车间零线地线虚接也会造成开关电源无法起振，这类问题容易被运维人员忽略，需要纳入外围排查的范畴。



外部供电确认正常之后，执行负载隔离测试，区分故障来源于外接工具还是控制器本体。拧紧枪电缆破损、航空插头渗入切削液，或是拧紧轴电机绕组出现击穿短路，会向控制器反向灌入异常电流，触发电源硬件保护机制，直接造成上电无显示。将控制器完全断电，留出足够时长让内部电容充分释放残余电量，把拧紧枪航空线缆、IO接线、通讯网线全部摘除，只保留主供电线缆完成空载上电。空载状态下屏幕可以正常点亮，说明故障根源来自后端外接部件，逐一对拧紧枪本体、连接电缆、航空接头做绝缘检测，清理插头内部油泥杂质，修复线缆破损点位之后再重新接入系统。空载上电依旧维持黑屏状态，故障就锁定在控制器机身内部硬件范围。

打开控制器机壳之后，首先观察电源板的物理状态。电网浪涌冲击、后端负载短路，会直接造成输入回路保险丝熔断，电路板表面可以观察到保险管壁发黑痕迹。阿特拉斯拧紧控制器维修过程不能直接替换同规格保险就通电试机，内部存在短路隐患的情况下，重新上电会进一步扩大损坏范围，整流器件、电源芯片都有可能被连带击穿。仔细查看板卡上面电解电容的外观，长期车间高温环境下，电容会出现鼓包、电解液渗漏，电源转换输出随之出现异常，整机各个模块得不到额定电压供给，屏幕也就无法点亮。电路板局部出现焦黑痕迹，代表功率器件已经发生击穿，需要对整流桥、开关电源芯片做元件级检测，确认损坏器件之后完成替换，同时清理板卡表面残留的碳化物，避免残留杂质造成二次短路。



电源板输出电压全部恢复正常，上电依旧没有屏幕画面，就要转向主控单元与显示链路开展检修。电源板输出的各路直流电压满足标准，说明故障不再集中在供电转换环节。设备长期处在振动较大的装配工位，屏幕连接排线会出现接触偏移，排线接口氧化、针脚形变，显示信号无法传递到屏幕面板，整机其余部分可以正常运行，只是屏幕没有画面输出。重新整理排线，处理接口氧化点位之后再次通电观察。阿特拉斯拧紧控制器维修中排线处理完成依旧没有画面，就要对主控板开展检测，异常断电、电压冲击有可能造成主控板存储单元损坏，整机无法完成启动流程，呈现出完全无显示的状态。处理主控板相关维修，要留意设备内部存储的拧紧程序与扭矩参数，不当操作会造成工艺数据丢失，给产线调试带来额外工作量。



硬件修复完成之后，不能直接交付产线投入使用，需要分阶段完成整机验证。先保持空载状态通电，观察屏幕点亮状态，风扇转动、指示灯输出是否符合设备出厂表现。各项基础状态恢复之后，逐步把线缆、拧紧工具接回控制器，每接入一路外设就观察整机运行状态，确认不会再次触发保护锁机。完整读取控制器内部存储的拧紧工艺参数，核对参数没有出现丢失篡改，再搭建简易模拟工况开展短时试运行，监测电源板各路输出电压波动情况，确认修复之后设备运行稳定。



阿特拉斯拧紧控制器维修结束之后，结合故障形成的诱因对现场使用条件做优化。车间电网波动明显的工位，可以增加相应的浪涌防护器件，减少电压冲击对控制器内部电路的侵扰。定期检查拧紧枪线缆外层防护，及时处理线缆外皮磨损，防止出现短路倒灌损坏控制器硬件。做好控制器柜体防尘防护，减少油雾粉尘在电路板表面堆积，降低元件老化速度，减少同类故障反复出现的概率，保障装配工位拧紧工序持续稳定开展。
