KUKA库卡机器人电源模块灯不亮故障维修
时间:2026-06-22 点击: 来源:互联网 作者:匿名
简介：库卡机器人控制柜内置专用KPP电源模块，承担整机控制系统、伺服驱动单元、信号板卡以及示教器的全域供电工作，模块自带工作状态指示灯，正常上电后绿色指示灯常亮，代表输入电压、内部整流回路、输出稳压电路全部处于正常工况。……

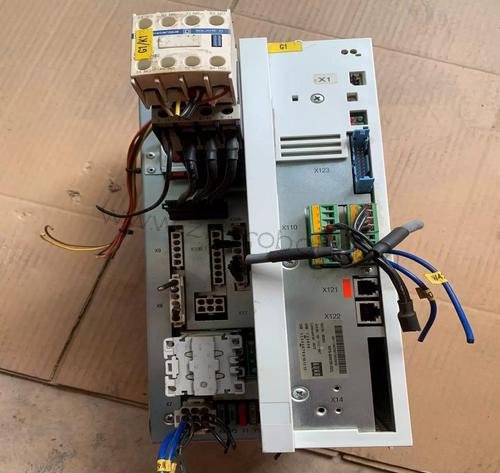

库卡机器人控制柜内置专用KPP电源模块，承担整机控制系统、伺服驱动单元、信号板卡以及示教器的全域供电工作，模块自带工作状态指示灯，正常上电后绿色指示灯常亮，代表输入电压、内部整流回路、输出稳压电路全部处于正常工况。现场设备上电后电源模块指示灯完全熄灭，控制柜无任何启动反馈，示教器黑屏无响应，机器人整机无法完成初始化启动，属于焊装与搬运产线高发电源类硬故障。该故障无系统报错代码弹窗，运维人员无法依托机器人系统诊断功能定位问题，只能依托分层电路检测开展库卡机器人维修，盲目更换模块会大幅增加不必要的设备运维成本。
结合现场大量库卡机器人维保案例来看，电源模块指示灯熄灭分为两类完全不同的故障形态，实际检修过程中可以依托整机附属部件状态快速区分。第一种为整机全无电故障，模块灯不亮、柜内散热风扇不运转、所有板卡无待机电压，故障集中在前端进线供电回路或者电源模块输入主干电路；第二种为局部有电故障，柜内风扇正常转动，部分低压信号板卡可以正常待机，仅电源主指示灯不亮，机器人无法进入伺服使能状态，故障多集中在模块内部指示灯回路、次级稳压输出电路。分清两类故障表现，能够缩减近一半无效检测步骤，提升库卡机器人维修效率。
车间电网波动、控制柜长期积尘、昼夜温差变化以及后端负载短路，是诱发电源模块熄灯故障的四大现场诱因。自动化产线用电高峰时段电网电压骤升骤降，瞬时电压浪涌会击穿电源模块输入端保护元件；控制柜长期密闭运行，粉尘堆积覆盖电源模块散热面，内部功率元件散热受阻出现过热自锁保护；后端伺服驱动器、轴控板卡出现短路故障，反向拉低电源模块输出电压，触发模块自我断电保护，直接熄灭工作指示灯。多数熄灯故障并非模块整体烧毁，外围电路异常占比超过六成，维修前期切勿直接判定模块报废。
库卡机器人维修作业需要严格遵循由外到内、由无源到有源的检测顺序，优先排查控制柜外部供电线路，不用开盖即可排除基础外部故障。首先检测车间进线三相电压与零线电压，核对电压数值是否匹配控制柜额定供电标准，排查外部空气开关是否存在隐性跳闸、触点氧化接触不良问题。其次检查控制柜进线端子排，查看接线柱是否松动打火、线缆外皮是否烧蚀老化，接线松动会造成供电断续，直接导致电源模块无法正常得电，指示灯无法点亮。完成外部回路检测，确认外网供电完全正常后，再开启控制柜柜门开展内部检修。
打开控制柜柜门后，先目视检查电源模块外观基础状态，无需万用表检测即可发现明显硬件损伤。观察模块表面有无发黑烧蚀痕迹、有无焦糊异味，查看模块自带散热风扇是否卡滞停转，检查柜内主回路熔断器是否熔断。熔断器熔断属于最常见的基础故障，后端负载短路、瞬间电压冲击都会熔断保险，切断模块输入电源，直接造成指示灯熄灭。更换同规格原装熔断器之前，必须排查后端短路点位，直接更换保险丝会出现二次熔断，扩大电路故障范围，这也是现场维修容易忽略的细节。
外围线路与保险元件无异常的情况下，故障锁定在电源模块本体内部电路，需要断电拆解模块开展深度库卡机器人维修。拆解之前务必切断总电源并静置足够时长，释放柜内所有板卡残余电压，避免带电检测造成二次电路击穿。库卡电源模块分为输入整流单元、主控驱动单元、低压输出单元以及指示灯反馈回路四个部分，指示灯单独配有小型反馈电路，主供电正常前提下指示灯电路损坏，也会出现机器正常待机、指示灯不亮的隐蔽故障。
针对整机全无电的严重熄灯故障，重点检测模块输入端整流桥、高压滤波电容与功率开关管。长期电网波动会造成整流桥单向击穿，高压电容鼓包漏液会引发内部电路断路，这类核心元件损坏后，模块无法完成交流电转直流电的基础转换，整机彻底失去供电来源。使用万用表逐一测量元器件通断状态，更换击穿老化的功率元件，清理电路板表面碳化痕迹，重新焊接松动的电路焊点，即可恢复模块基础供电能力。
针对风扇运转正常但指示灯不亮、机器人无法伺服上电的局部故障，检修重心放在次级稳压电路与指示灯信号回路。这类故障模块主高压回路正常，低压稳压输出支路异常，无法给机器人伺服系统提供适配电压，指示灯反馈信号同步中断。库卡机器人维修过程中检测低压输出端电压值，补焊松动的指示灯引脚，更换损坏的信号检测贴片元件，修复反馈回路断路点，无需改动主功率电路就能解决指示灯熄灭与伺服无法启动的问题。
模块电路板维修完成后，需要做绝缘清洗与烘干处理，控制柜内部潮湿水汽容易附着在电路板线路之间，形成微短路隐患。使用专用电路板清洗剂清理板面粉尘与残留杂质，室温自然风干后再进行上电测试，杜绝潮湿环境引发的再次短路。同时重新紧固模块所有接线插头，长期设备震动会造成插头针脚虚接，修复电路后依旧虚接，会让故障问题反复出现。
所有库卡机器人维修修复工序结束后，执行三段式循序渐进上电测试，禁止直接满载运行。第一段低压空载上电，观察电源模块指示灯是否正常亮起，散热风扇运转是否平稳，有无异响与电弧火花；第二段不带伺服使能待机测试，查看控制柜内部所有板卡待机状态是否正常，有无隐性报警；第三段机器人单轴点动测试，完成伺服上电，测试各轴手动运行状态，核验电源模块带载能力是否完全恢复。三级测试全部合格，方可接入产线正常使用。
日常设备维护可以针对性规避电源模块熄灯类故障，定期清理控制柜散热风道与模块表面粉尘，保证散热通路通畅，避免过热触发保护断电。车间电网不稳定的工位，可以加装电源稳压装置，削弱电压浪涌对电源模块的冲击。日常巡检留意模块指示灯状态与风扇运行声音，提前发现风扇异响、指示灯闪烁等前兆问题，在故障彻底爆发前完成预处理，减少突发停机带来的产线损失。
库卡机器人电源模块灯不亮故障大多源自外围供电异常、散热不良与后端负载短路，模块本体彻底烧毁的情况占比较低。按照外部线路、柜内配件、模块本体、分级测试的标准流程开展库卡机器人维修，可以在不更换全新模块的前提下修复大部分故障，有效控制机器人维修耗材成本。规范的检测流程与上电测试方式，也能避免维修过程中二次损伤控制柜精密板卡，保障库卡机器人控制系统长期稳定运行。
