库卡工业机器人CI3安全板元器件损坏维修
时间:2026-06-11 点击: 来源:互联网 作者:匿名
简介：库卡工业机器人控制系统内部搭载的CI3安全板，是保障设备安全运行的核心电气组件，主要负责统筹急停回路、安全门信号、外部安全联锁等关键信号的采集与传输，直接决定机器人的运行权限与作业安全性。……

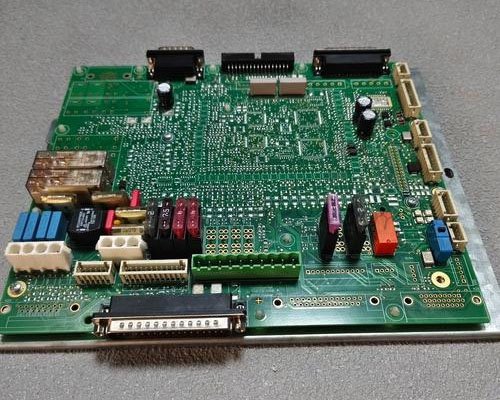

库卡工业机器人控制系统内部搭载的CI3安全板，是保障设备安全运行的核心电气组件，主要负责统筹急停回路、安全门信号、外部安全联锁等关键信号的采集与传输，直接决定机器人的运行权限与作业安全性。板卡上分布的各类分立元器件、集成芯片、隔离电路，长期处于带电工作状态，受车间电气环境、温度变化、通电时长影响，容易出现性能衰减或硬件损坏。针对性的库卡机器人维修作业可以妥善处理这类隐性元器件故障，解决设备安全信号错乱、随机锁机、联锁报错等频发问题，有效恢复设备安全控制系统的稳定运行状态。
电气应力累积是CI3安全板元器件出现损坏的主要诱因，车间电网波动、启停瞬间的电压冲击，都会让板卡元件长期承受不稳定的电气负荷。机器人高频次启停、回路通断切换，会持续产生瞬时电流波动，反复冲击板卡上的电阻、电容、光耦等基础元件，导致元件参数逐步偏移。很多反复出现的安全报错，都和这类隐性元件损伤相关，日常设备监测可以提前锁定隐患，为现场维修提供可靠的排查方向。
车间工况带来的温湿度变化，会加速板卡元器件的老化速度，密闭控制柜内部散热不畅，长期积温会让元件工作温度持续偏高。电解电容作为易损耗元件，高温环境下内部电解液会缓慢挥发干涸，容值持续下降，漏电流不断升高，失去稳压滤波的基础作用。潮湿天气还会让板卡表面形成微氧化层，干扰电路导通状态，依托专业的库卡机器人维修手段处理这类老化问题，能够有效延缓设备故障的再次出现。
板卡焊点与接口部位的物理损伤，属于CI3安全板的高发故障类型，维修排查会重点聚焦这类易损部位。设备长期运行产生的机械震动，会持续传导至控制柜内部，造成元件引脚焊点疲劳开裂、虚焊脱焊，插座引脚接触不良。频繁插拔安全回路线路，也会导致接口弹片松弛、氧化锈蚀，信号传输时断时续，引发机器人安全回路报错、设备无法解锁运行，需要借助专业检测工具精准定位隐性损伤点位。
粉尘堆积引发的电路微短路，会直接造成元器件烧毁失效。车间生产产生的金属粉尘、细微颗粒物进入控制柜后，会附着在CI3安全板的电路间隙与元件表层，积累到一定程度会形成导电通路，引发局部微短路。瞬间的电路过载会击穿光耦芯片、稳压电阻、滤波电容等精密元件，导致安全信号采集失效、设备强制停机。做好柜体清洁养护可以减少这类故障，大幅缩减日常维修的工作压力与设备停机时长。
库卡机器人维修工作开展前，处理CI3安全板元器件损坏故障需要遵循先外后内的排查逻辑，避免盲目拆解造成二次损伤。可以先核对外部安全线路、联锁开关、接线端子的工况状态，排除线路破损、端子松动、外设故障等外部问题，再聚焦板卡本体开展检测。通过设备系统自带的诊断程序读取通道报错数据，锁定异常信号回路，有效缩小故障排查范围。
完成外部排查后，可将CI3安全板拆卸放置在防静电操作台，开展硬件精细化检测。通过目视观察板卡整体状态，查看元件是否存在鼓包、发黑、烧蚀、引脚脱落等明显损伤，记录异常元件位置。借助万用表逐路测量电路通断、元件阻值，对比标准参数判断元件性能状态，为后续维修的元件更换与电路修复提供准确依据。
现场维修更换失效元件时，针对电容干涸、电阻烧损、光耦击穿等问题，需要选用同规格型号的配件开展替换作业。作业过程中保持规范的焊接操作，控制焊接温度与加热时长，避免高温波及周边完好元件与电路板焊盘。清理焊盘表面残留的旧锡与氧化层，保证新元件焊接牢固、接触稳定，规避后期出现虚焊、脱焊等次生问题，切实保障修复质量。
焊点开裂、虚焊是间歇性信号异常的主要诱因，对应的库卡机器人维修操作需要对可疑焊点逐一补焊加固，打磨去除焊点表层氧化发黑部位，重新上锡填充，保证焊点饱满导通稳定。常年受力的插座、信号引脚位置，是虚焊高发区域，需要重点加固处理，提升结构稳定性，抵御设备震动带来的影响，完善整体修复工序。
所有损坏元器件更换、焊点修复完成后，需要对板卡整体电路进行复测校验，确认各路供电、信号通道、隔离电路参数恢复标准区间，无短路、断路、参数偏移等问题。清理板卡表面残留杂质与焊锡碎屑，做好绝缘防护处理，避免残留金属碎屑引发后续电路故障，让本次维修的修复效果更加稳定可靠。
板卡修复完成后，将其装回控制柜原位，恢复所有线路接线，核对接线点位与紧固状态，避免接线错位、松动引发新故障。完成设备上电调试，逐项测试急停回路、安全门联锁、外部安全信号的响应状态，观察系统是否存在安全报错、信号异常等问题，经过完整测试验收，即可结束整套维库卡机器人修流程。
日常运维中，定期清理控制柜粉尘、检查柜内温湿度、紧固线路端子，能够有效延缓CI3安全板元器件老化速度，减少电气故障的发生概率。针对运行年限较久的设备，可定期抽检板卡关键元件参数，提前更换性能衰减的配件，做好隐患前置管控，大幅降低高频维修带来的生产成本与停机损耗，稳定库卡机器人自动化产线的运行效率。
