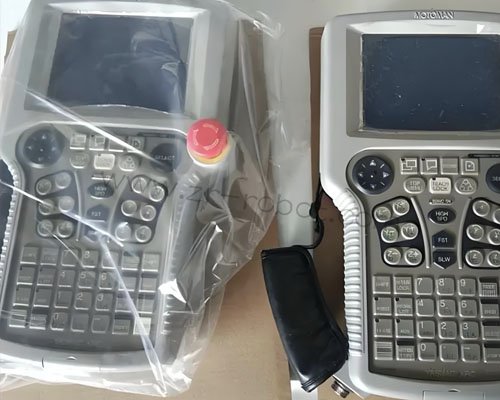

安川机器人NX100示教器无法触摸维修

安川机器人NX100示教器的触摸功能是实现编程控制与参数调节的关键交互通道，一旦出现无法触摸的问题，会直接导致机器人生产线停摆，影响生产进度。与其他型号示教器相比，NX100示教器的触摸系统采用集成化模块设计，触摸层、控制板与主板通过专用接口和排线连接，结构紧凑且关联性强。传统维修思路多从故障现象正向推导成因，易陷入排查盲区。采用“逆向拆解验证”的安川机器人维修逻辑，从触摸系统的整体结构拆解入手，通过分模块验证定位故障部件，再进行针对性修复，既能提升故障定位的精准度，又能避免对无故障部件的误操作，最大限度降低二次损伤风险。



触摸系统逆向拆解需严格遵循“从外到内、循序渐进”的原则，避免损伤部件。第一步拆解外部防护结构，用精密螺丝刀拧下示教器后壳的固定螺丝，注意保存好螺丝避免丢失，轻轻撬动后壳与前壳的卡扣连接处，分离后壳后直观观察内部排线的连接状态，初步检查是否有明显的排线松动、氧化或烧毁痕迹。第二步拆解触摸层组件，NX100示教器的触摸层通过粘性胶与显示屏贴合，安川机器人维修拆解时用塑料撬棒沿边缘缓慢撬动，避免用金属工具直接接触触摸层表面，防止划伤感应区域。分离触摸层后，断开其与触摸控制板的连接排线，注意记录排线的连接方向与位置，为后续组装提供参考。第三步拆解触摸控制板，拧下控制板的固定螺丝，断开控制板与主板的通讯排线和供电线缆，将控制板单独取出，完成触摸系统的全部分解。



分模块验证排查是逆向拆解的核心环节，通过逐一验证触摸层、控制板、排线及主板接口的功能状态，精准锁定故障部件。首先进行触摸层单独验证，将备用的正常触摸层通过原装排线连接到故障示教器的控制板上，接通电源后测试触摸响应，若触摸功能恢复正常，说明原触摸层存在故障；若仍无法触摸，则排除触摸层问题，进入控制板验证环节。控制板验证需借助万用表和示波器，用万用表测量控制板的供电引脚电压，对比NX100示教器技术手册的标准值，若电压为零或偏差过大，需检查供电线路与保险丝；用示波器检测控制板的信号输出端，触摸备用触摸层时观察是否有稳定的信号波形，无波形则说明控制板的信号处理芯片失效。



排线与主板接口的验证需兼顾物理状态与功能性能，用放大镜观察排线的金手指是否有氧化、磨损或断裂痕迹，用无水酒精清洁金手指后重新连接，测试触摸功能是否恢复；轻轻晃动排线，若触摸响应随之变化，说明排线存在虚接或内部断线问题。主板接口的验证需检查接口针脚是否有弯曲、变形或氧化，用万用表测量接口对应的供电与信号引脚，确认主板能正常为控制板供电并接收触摸信号，若接口引脚无电压输出，说明主板的触摸驱动电路存在故障。通过分模块的逐一验证，可精准定位故障部件，避免传统安川机器人维修中盲目更换配件的浪费。

模块级修复实操需根据验证结果针对性开展，确保修复质量与部件兼容性。触摸层故障的修复需更换原装匹配的触摸层，更换前用无尘布蘸取无水酒精清理显示屏表面的残留粘性胶，确保贴合面干净平整，将新触摸层精准对齐显示屏边缘，缓慢按压排出内部气泡，避免气泡影响触摸感应灵敏度，粘贴完成后静置30分钟让粘性胶充分固化。控制板故障的修复需区分故障类型，若为保险丝熔断，更换同规格的微型保险丝即可；若为电容鼓包，需用烙铁焊接更换同型号电解电容，焊接时控制烙铁温度，避免高温损伤周边芯片；若为信号处理芯片失效，建议直接更换原装触摸控制板，确保控制逻辑与NX100示教器完全匹配。



排线故障的修复可根据损伤程度处理，轻微氧化的清洁后可继续使用，存在折痕或内部断线的需更换原装排线，更换时注意排线的卡扣固定方向，确保完全扣紧避免松动。主板接口故障的修复需先矫正弯曲的针脚，用无水酒精清洁氧化的针脚，若针脚断裂或主板驱动电路故障，需由专业安川机器人维修人员对主板进行维修，必要时联系厂家进行主板检修。修复过程中需全程做好记录，标注更换的部件型号与修复部位，为后续维护提供依据。



修复后的组装与功能复校需按拆解的逆向顺序进行，确保部件连接精准、固定牢固。第一步将触摸控制板安装回原位，连接好与主板的通讯排线和供电线缆，用螺丝固定牢固；第二步将修复或更换后的触摸层精准贴合显示屏，确保边缘对齐无偏移；第三步安装示教器后壳，扣紧前后壳卡扣，拧紧固定螺丝，注意螺丝紧固力度均匀，避免后壳变形压迫内部部件。功能复校分为基础测试与精准校准，基础测试通电后触摸屏幕各区域，检查响应是否灵敏、指针跟随是否精准；精准校准需通过NX100示教器的系统设置进入触摸校准界面，按提示依次按压屏幕上的十字靶心，完成校准后保存参数，确保触摸定位精准无误。



工况适配优化是提升修复后触摸功能稳定性的关键，需结合工业生产现场的实际环境调整防护措施。针对焊接现场的油污、粉尘，为示教器加装密封性良好的工业防护套，定期清理防护套表面的污染物，避免进入机身内部影响部件连接；针对机器人作业产生的振动，在示教器的安装支架处加装防震垫，减少振动对内部排线和接口连接的影响。同时，优化示教器的摆放位置，远离焊接电源、变频器等强电磁干扰源，避免电磁信号干扰触摸信号传输。建立定期维护机制，每季度对示教器触摸系统进行一次全面检查，包括排线连接、触摸灵敏度等，提前发现潜在问题并处理。



通过“逆向拆解验证”实现故障部件的精准定位与模块级修复。这种维修思路打破了传统正向推导的局限，从结构拆解入手，通过分模块验证排除无故障部件，让修复工作更具针对性。安川机器人维修过程中，严格的前置安全准备、规范的拆解组装流程、精准的模块修复与全面的功能复校，共同保障了维修质量与示教器的运行稳定性。结合工况适配优化与定期维护，能进一步延长触摸系统的使用寿命，减少故障复发，为机器人生产线的连续稳定运行提供可靠保障。
