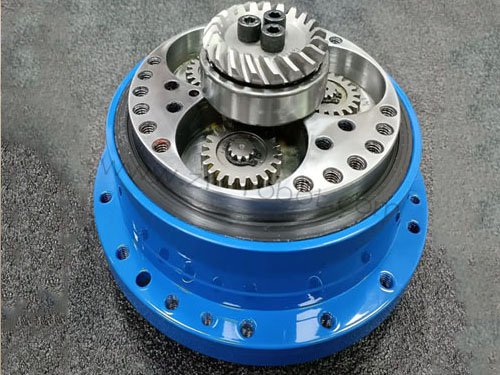

Yaskawa安川机器人减速机齿轮磨损维修

Yaskawa安川机器人的减速机作为动力传递核心部件，齿轮啮合精度直接决定机器人的运动精度与负载能力。齿轮磨损是减速机长期运行中的高频故障，初期表现为运动异响、定位偏差增大，后期可能引发齿轮咬合失效、轴系卡滞，严重时导致机器人无法正常作业。不同于常规部件更换，齿轮磨损维修需兼顾磨损诱因的精准排查与维修后的精度复原，若仅简单更换齿轮而忽视根源问题，极易导致磨损故障再次复发。安川机器人维修结合各机型减速机的共性结构特点与现场维修经验，梳理齿轮磨损维修的完整流程与核心技术要点，为维修作业提供精准指引。



齿轮磨损的诱因溯源是维修工作的前置关键，需从润滑、负载、安装、环境四个核心维度全面排查。润滑失效是最常见诱因，安川机器人减速机需使用专用齿轮油，若油液选型错误、更换周期过长，或油液中混入金属碎屑、粉尘等杂质，会导致齿轮啮合面润滑不充分，形成干摩擦或磨粒磨损。负载异常同样会加剧齿轮磨损，长期超载运行、频繁急加速急减速，会使齿轮承受的冲击载荷远超设计阈值，导致齿面剥落、齿顶磨损加剧。安装偏差也不可忽视，减速机与电机、关节轴的同轴度偏差过大，会造成齿轮啮合受力不均，出现局部过度磨损。环境因素方面，高温、高湿度环境会导致齿轮锈蚀，粉尘较多的作业场景中，杂质侵入减速机内部会直接引发齿轮磨粒磨损。



磨损程度的分级检测是制定维修方案的核心依据，需结合外观观测、参数读取与仪器检测综合判定。轻度磨损表现为齿轮齿面存在轻微划痕、光泽度下降，机器人无故障报警，但重复定位精度偏差较初始值增大0.02-0.05mm，运行过程中无明显异响。中度磨损时，齿面出现明显磨损沟槽、齿厚均匀性偏差超过0.1mm，机器人运行时产生周期性啮合异响，负载运行时定位偏差波动增大，部分机型会触发“减速机负载异常”预警。重度磨损的特征更为直观，齿轮出现齿顶崩裂、齿面剥落或轮齿变形，机器人运动时伴随强烈振动，定位精度偏差超过0.1mm，严重时无法完成正常运动轨迹，甚至出现轴系卡滞。检测过程中需借助内窥镜观察齿面状态，使用千分尺测量齿厚偏差，通过机器人控制系统读取各轴运动参数，确保分级结果精准。



维修作业的安全管控需贯穿全程，规避设备误动作与部件损伤风险。首先需将机器人切换至手动模式，通过示教器将机械臂调整至无负载的安全姿态，通常将各轴置于中位，确保减速机处于卸载状态，随后锁定各轴制动装置，断开机器人主电源与控制柜电源，悬挂“维修中”警示标识。对于需拆解的减速机，需提前准备专用吊装工具与支撑工装，避免拆解过程中机械臂重力直接作用于减速机轴系，导致轴系变形。拆解前需清理减速机表面油污与粉尘，检查并记录各连接部件的安装位置与紧固扭矩，绘制装配示意图，为后续重装提供参考。同时准备好专用维修工具，包括扭矩扳手、拉马、轴承加热器、内窥镜、千分尺及专用齿轮油等，确保安川机器人维修过程有序开展。

针对不同磨损程度的安川机器人维修实操需采取差异化策略，确保维修效果与设备原有性能匹配。轻度磨损维修以养护修复为主，无需拆解减速机主体。先将减速机内旧油完全排空，拆除放油螺塞与加油螺塞，使用专用清洗剂冲洗油腔内部，去除残留杂质与磨损碎屑，待清洗剂完全排出后，安装放油螺塞。随后加注指定型号的安川专用齿轮油，油位需符合技术手册要求，避免油位过高或过低影响润滑效果。加注完成后，通过示教器控制机器人各轴完成5次全行程运动，排出油腔内部空气，随后检查油位并补充至标准值。最后紧固各连接螺栓，检测机器人重复定位精度，确保偏差恢复至允许范围。



中度磨损维修需拆解减速机进行局部部件修复或更换，重点解决齿面磨损与啮合精度问题。拆解时按装配示意图逐步拆除减速机与电机、关节轴的连接螺栓，使用拉马平稳分离减速机输入端与电机输出轴，注意保护联轴器与键槽结构。打开减速机端盖后，借助内窥镜观察齿轮啮合状态，标记磨损齿轮的位置，使用专用工具拆除磨损齿轮轴，测量轴系磨损情况。对于磨损较轻的齿轮，可采用研磨抛光的方式修复齿面，恢复啮合精度；若齿面磨损沟槽较深，则需更换同型号的原厂齿轮。更换过程中需确保齿轮安装方向正确，齿轮轴与轴承的配合间隙符合标准，装配完成后涂抹专用润滑脂，按逆序重装减速机端盖、联轴器等部件，紧固螺栓时需按对角顺序分次拧紧，扭矩值严格遵循技术手册要求。



重度磨损维修需对减速机进行整体拆解与核心部件更换，必要时进行减速机整体更换。整体拆解需在专业安川机器人维修台进行，先拆除减速机与机器人关节的连接部件，将减速机平稳放置于维修台，逐步拆除端盖、轴承、齿轮轴、行星架等部件，记录各部件的装配关系与间隙参数。全面检测拆解后的部件，更换磨损严重的齿轮、轴承、密封圈等核心部件，所有新部件需选用安川原厂配件，确保型号匹配。重装过程中，需使用轴承加热器对轴承进行加热装配，控制加热温度不超过120℃，避免高温损伤轴承精度。齿轮装配后需检查啮合间隙，通过塞尺测量确保间隙在0.03-0.08mm之间，若间隙不符可通过调整垫片厚度修正。重装完成后加注专用齿轮油，进行密封性测试，确保无油液泄漏。



精度复校与试运行是验证维修效果的关键环节，需覆盖定位精度、运动平稳性与负载性能三个维度。定位精度复校采用激光跟踪仪，检测机器人各轴在不同姿态下的重复定位精度与绝对定位精度，确保偏差符合技术手册要求。运动平稳性测试通过示教器控制机器人完成预设的10组复杂运动轨迹，监听运行过程中有无异响，观察各轴运动是否顺畅，无卡顿现象。负载测试模拟实际作业工况，在机器人额定负载下连续运行8小时，期间监测减速机温度、振动值及电流变化，温度不超过80℃，振动值控制在允许范围，无异常报警即为合格。



齿轮磨损的寿命延保措施能有效降低故障复发概率，需结合诱因溯源结果制定针对性管控方案。润滑管理方面，严格遵循安川技术手册要求，按时更换专用齿轮油，更换周期根据作业环境调整，恶劣环境下需缩短更换周期，同时定期检查油位与油质，及时处理油液污染问题。负载管控方面，优化机器人运动程序，避免频繁急加速急减速与超载运行，合理规划运动轨迹，降低齿轮承受的冲击载荷。定期维护方面，每运行3000小时对减速机进行全面检测，包括齿轮磨损状态、轴承间隙、连接螺栓紧固情况等，及时处理潜在故障。环境管控方面，在粉尘较多的作业场景为机器人加装防护罩，避免杂质侵入减速机，高温环境下需采取降温措施，保障减速机正常工作温度。



安川机器人减速机齿轮磨损维修不能仅关注部件更换而忽视磨损诱因，会导致安川机器人维修后故障反复。从诱因排查到磨损分级，从安全管控到分阶段维修，再到精度复校与寿命延保，每一步都需严格遵循设备技术标准，同时结合现场工况灵活调整。通过科学的维修流程与长效的防护措施，既能快速恢复减速机的正常功能，又能延长减速机使用寿命，保障机器人作业的稳定性与精准性，为生产连续性提供有力保障。
