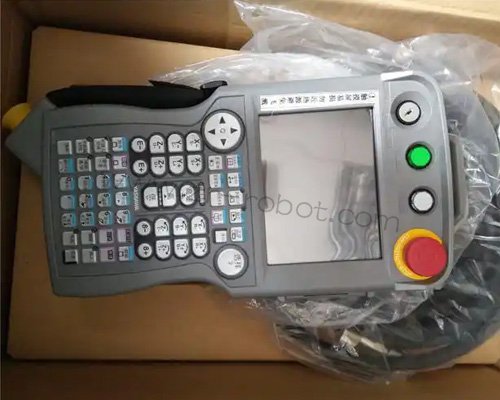

YASKAWA安川机器人DX200示教器花屏故障维修
时间:2025-12-22 点击: 来源:互联网 作者:匿名
简介：YASKAWA安川机器人DX200示教器作为人机交互的核心部件，承担着程序编写、参数调试、状态监控的关键职能，其显示清晰度直接影响操作人员对机器人运行状态的判断和指令输入的准确性。……
YASKAWA安川机器人DX200示教器作为人机交互的核心部件，承担着程序编写、参数调试、状态监控的关键职能，其显示清晰度直接影响操作人员对机器人运行状态的判断和指令输入的准确性。在长期现场作业中，受振动冲击、环境粉尘、线路老化、温度波动等因素影响，DX200示教器易出现花屏故障，表现为屏幕出现条纹、色块、模糊不清或闪烁等现象，若未及时处理可能导致操作失误，影响生产进度甚至引发设备故障。本文结合实操经验，梳理DX200示教器花屏故障的核心成因及对应的安川机器人维修要点，为现场维修人员提供针对性参考。
外部连接与供电异常是引发花屏的常见诱因，维修时应优先排查此类基础问题。首先检查示教器与DX200控制柜之间的连接线缆，确认信号线缆和电源线缆连接牢固，接口处无松动、氧化或破损痕迹。可拔下线缆重新插拔，同时用无水酒精擦拭接口触点，去除氧化层和粉尘杂质，避免接触不良导致信号传输异常。随后使用万用表检测供电电压，确认输入示教器的电压符合额定要求，若存在电压波动或偏低情况，需排查控制柜内电源模块是否正常，必要时更换电源模块或加装稳压装置。此外，需检查线缆是否存在挤压、磨损导致的内部断线，若发现线缆损伤应及时更换原厂同规格线缆。
显示面板或背光组件故障是花屏的核心成因之一，需拆解示教器进行针对性检查。拆解前需切断示教器电源，拆除外壳固定螺丝，注意保护内部线路避免拉扯损伤。打开外壳后，首先检查显示面板与主板的连接排线，确认排线插头插装到位，卡扣无松动，若排线存在弯折、氧化或针脚损坏，需更换同型号排线。若排线连接正常，观察显示面板表面是否存在划痕、按压痕迹或漏液现象，若存在此类问题，说明显示面板已损坏，需更换原厂显示面板。安川机器人维修同时检查背光组件，查看背光板是否存在老化发黄、灯管损坏情况，若背光异常会导致屏幕亮度不均或局部花屏，需更换背光板或灯管，并确保安装时贴合紧密。
主板故障或内部元件损坏会导致信号处理异常，进而引发花屏，此类故障需重点排查核心电路。在确保断电安全的前提下，检查主板上的电容、电阻、芯片等元件，查看是否存在电容鼓包、电阻烧黑、芯片引脚氧化或虚焊现象。若发现电容鼓包，需更换同规格优质电容；若存在虚焊问题，可使用热风枪对虚焊部位进行补焊，注意控制温度避免损伤周边元件。此外，需检查主板上的显示驱动芯片，若驱动芯片故障会导致信号无法正常传输至显示面板，可通过替换同型号驱动芯片的方式验证，确认故障后及时更换芯片。安川机器人维修过程中需做好静电防护，佩戴防静电手环，避免静电损坏主板精密元件。
环境因素引发的内部受潮或粉尘堆积也可能导致花屏，维修时需同步进行清洁处理。若示教器长期处于潮湿环境，内部易产生冷凝水，导致电路短路或元件腐蚀，可拆开外壳后用干燥的压缩空气吹扫内部，去除潮气和粉尘，必要时放置在干燥通风处自然晾干，严禁使用高温烘烤以免损坏元件。对于长期在多粉尘环境作业的示教器，需重点清洁主板、显示面板周边的散热通道和元件表面，避免粉尘堆积导致散热不良，进而引发元件过热损坏出现花屏。清洁完成后，检查各部件连接状态，确保无松动后重新装配外壳。
DX200示教器维修需遵循严格的安全规范和操作流程。维修前必须切断示教器及控制柜的总电源，等待内部电容完全放电后再开展拆解工作，避免触电风险。拆解过程中需做好零件标记，记录各组件的安装位置和顺序，防止装配时出现错装、漏装。更换的配件必须为YASKAWA原厂或同规格优质配件，尤其是显示面板、驱动芯片等核心部件，避免因配件不匹配导致二次故障。安川机器人维修完成后，先进行通电空载测试，检查屏幕显示是否清晰、无花屏现象，同时测试各按键功能是否正常，确认故障完全排除后再投入现场使用。
日常预防维护能显著降低花屏故障发生率。建议定期清洁示教器表面和接口，避免粉尘、油污堆积；在搬运和使用过程中避免剧烈振动和冲击，防止屏幕和内部元件损坏；保证作业环境干燥通风，避免潮湿、高温或腐蚀性气体侵蚀；定期检查连接线缆和接口状态，及时处理松动或老化问题；根据使用年限，定期更换显示面板、背光组件等易损件。通过科学的预防维护和规范的故障维修，可有效延长DX200示教器的使用寿命，保障YASKAWA安川机器人的稳定运行。
